5.3.3　DSC分析

采用示差扫描量热法对BAMO-r-THF共聚醚交联弹性体聚集形态进行分析。测试在配有冷却系统F204型Netzsch示差扫描量热仪上进行。将5～10 mg样品放入坩埚中，置于DSC样品池中，液氮冷却到-85 ℃，保温2 min，氮气保护下以10 K·min-1升温速率进行热扫描，N2气体流量为50 mL·min-1。

图5-20是N-100/TDI、N-100/IPDI不同配比复合固化剂固化交联BAMO-r-THF共聚醚弹性体的DSC扫描曲线。由图可知，采用固化剂N-100、N-100/TDI（1/1）、N-100/TDI（1/4）、N-100/IPDI（1/1）、N-100/IPDI（1/4）固化交联后，所得弹性体玻璃化转变温度分别为-49.6 ℃、-49.2 ℃、-48.8 ℃、-48.6 ℃、-48.2 ℃，玻璃化转变温度较为接近，复合固化剂对弹性体温度影响不大。高于玻璃化转变温度后，所有弹性体没有明显吸、放热效应，表明采用N-100/TDI、N-100/IPDI制备的聚氨酯交联BAMO-r-THF共聚醚弹性体在玻璃化转变温度以上无相变发生。

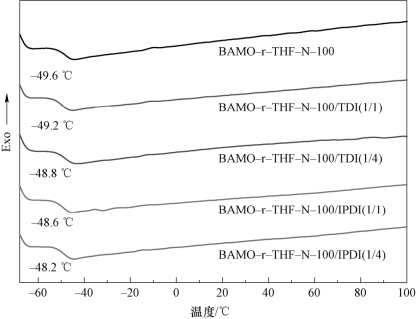

图5-20　不同固化剂配比制备的BAMO-r-THF弹性体的DSC曲线
