6.1.8　FT-IR分析

分析聚氨酯交联BAMO-r-THF共聚醚弹性体中氢键特性，可进一步揭示其网链间相互作用。采用配备有全反射（ATR）附件的Nicolet FTIR-6700型红外光谱仪对弹性体进行红外光谱测试，分辨率为2 cm-1，扫描次数为32次。使用OMNIC软件对1 770～1 635 cm-1范围内羰基吸收峰进行基线校正，使用XPSpeak软件对吸收峰进行分峰拟合处理。

图6-9是弹性体S1～S5在1 770～1 635 cm-1处羰基红外伸缩振动吸收峰及其拟合曲线。由于羰基与氨基中的活泼氢存在双氢键缔合（有序氢键）和单氢键缔合（无序氢键）两种情况，采用OMNIC软件对羰基分峰，分别在1 734 cm-1、1 710 cm-1及1 675 cm-1处出现游离羰基、单氢键缔合羰基和双氢键缔合羰基的红外吸收峰[7,8]。

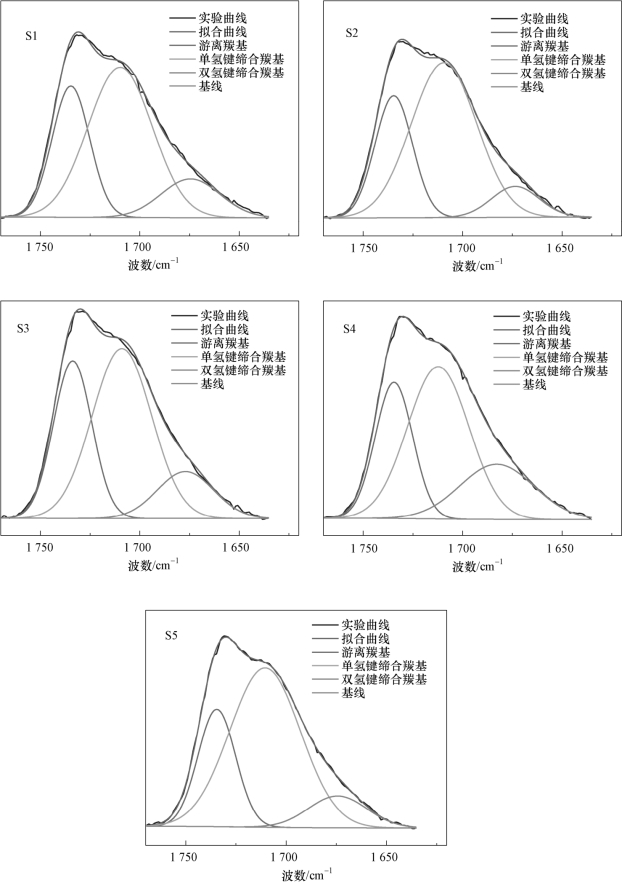

图6-9　弹性体S1～S5羰基实验测试及分峰拟合图（附彩插）

基于羰基在1 770～1 635 cm-1区间内摩尔吸光系数不变，根据朗伯-比尔定律，分峰面积比即可视为各类型羰基摩尔比[9]。利用BAMO-r-THF共聚醚弹性体S1～S5羰基红外吸收峰面积计算各类型羰基摩尔比结果如表6-4所示。可以看出，随弹性体配方中交联剂TMP含量下降，弹性体S1～S5中游离羰基摩尔含量由29.1%逐渐减至26.1%，表明减少交联剂TMP含量，化学交联点对网链链段运动受限作用减弱，交联点间网链平均分子量增大，弹性体中的羰基更易与氨基进行缔合，形成氢键。因此，BAMO-r-THF共聚醚弹性体中游离羰基含量随交联剂含量降低而逐渐减小，缔合羰基含量逐渐上升。缔合羰基含量增加，增强了弹性体网链间的相互作用，提高了物理交联程度；因此，弹性体硬段表观氢质子含量随交联剂含量下降、扩链剂含量增加而增加（见图6-8）。

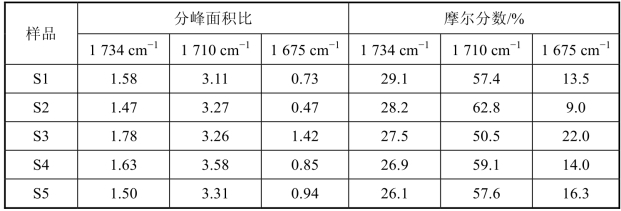

表6-4　羰基伸缩振动吸收峰分峰拟合结果
