6.3.2　化学交联网络

室温下，以四氢呋喃为溶剂，采用平衡溶胀法研究弹性体化学交联网络。图6-18是四种不同支化结构扩链剂制备BAMO-r-THF弹性体的溶胀曲线。可以看出，在固化参数1.0、交联剂TMP含量、扩链剂与交联剂摩尔比3:1不变条件下，改变扩链剂结构，溶胀420 min后达到平衡。弹性体S9～S12平衡曲线几乎重叠，体积溶胀率qv值相同。这表明BAMO-r-THF共聚醚弹性体S9～S12具有相同的化学交联点密度，弹性体化学交联网络相同。

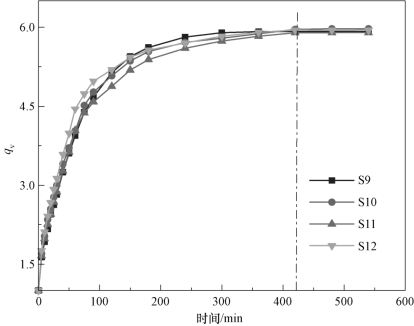

图6-18　BAMO-r-THF弹性体S9～S12溶胀曲线
