4.3.1　弹性体制备

以数均分子量为4 000 g·mol-1、PDI为1.68、羟值为0.31 mmol·g-1的等摩尔比准理想无规BAMO-r-THF共聚醚为预聚物，六次甲基二异氰酸酯与水加成的无定形低聚物N-100（Mn为728 g·mol-1，官能度为3.87）为固化剂、二月桂酸二丁基锡（T12）为固化促进剂，固定异氰酸酯与羟基官能团摩尔比为1.0，按比例称取BAMO-r-THF共聚醚预聚物、固化剂N-100和催化剂T12，充分搅拌均匀。将混合物倒置于两块聚四氟乙烯模具中，50 ℃真空除气泡。其中，一块样品迅速冷却、置于密封袋中，在10 ℃恒温箱中固化10天；另一块样品置于50 ℃恒温箱中固化10天。

为确保不同固化温度所得弹性体化学交联网络结构，室温下以甲苯为溶剂，采用平衡溶胀法对其进行网络结构表征。图4-16是不同固化温度下所得BAMO-r-THF弹性体的平衡溶胀曲线。可以看出，经过400 min后，弹性体体积溶胀曲线达到平衡，低温10 ℃固化BAMO-r-THF共聚醚弹性体的平衡体积溶胀率为3.853，略高于常规50 ℃固化所得弹性体的体积平衡溶胀率3.645。依据Flory-Huggins理论，通过式（3-5）～式（3-9）可获得不同固化温度制备BAMO-r-THF共聚醚弹性体的网链表观平均分子量Mc和表观有效网链密度N0。

不同固化温度制备弹性体的网络结构参数如表4-9所示。固化温度为50 ℃时制得的弹性体的表观网链分子量和网链密度分别为3 576 g·mol-1、0.333 9 mmol·cm-3；10 ℃时分别为3 140 g·mol-1、0.380 3 mmol·cm-3。不同固化温度导致弹性体交联网络存在差异，原因可归结如下：

（1）较低的固化反应温度降低了BAMO-r-THF共聚醚端羟基与固化剂异氰酸酯的反应速率，使得低温交联反应完全程度略存不足。

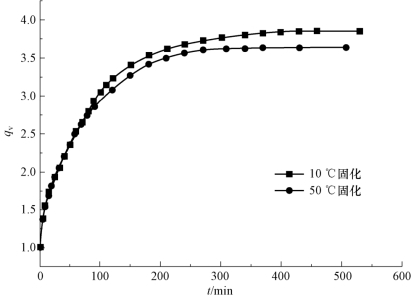

图4-16　不同固化温度下BAMO-r-THF弹性体平衡溶胀曲线

（2）10 ℃时，BAMO-r-THF共聚醚链段运动能力减弱、体系黏度高，也不利于固化剂异氰酸酯与预聚物端羟基的反应。

基于以上两点，低温固化制得的BAMO-r-THF共聚醚弹性体交联网络较常规高温固化存在一定差异，不过两者差别不大。

表4-9　不同固化温度下制备的BAMO-r-THF弹性体网络结构参数
