6.3.3　力学性能测定

室温下，采用SANS公司的CMT4104电子万能试验机对弹性体S9～S12进行力学性能测试，拉伸速率为1.25 min-1。图6-19为弹性体S9～S12的典型应力-应变曲线。可以看出，弹性体S9～S12样条在单轴拉伸过程中出现两个阶段，在第1阶段拉伸模量随应变增加而减小，应力-应变曲线呈现抛物线形；第2阶段是应变高于200%时，拉伸模量随应变增加而增大。

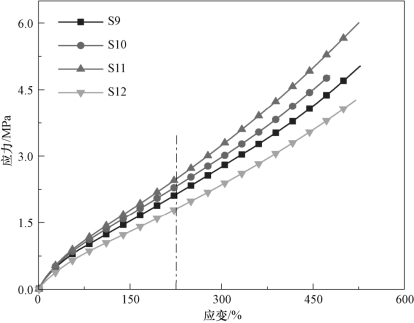

图6-19　弹性体S9～S12应力-应变曲线

表6-12为室温下BAMO-r-THF弹性体S9～S12的拉伸力学性能。可以看出，S9～S12四种弹性体拉伸断裂应变在482%～533%之间，较为接近。弹性体起始拉伸模量分别为：弹性体S9约为2.27 MPa，S10约为2.30 MPa，S11约为2.38 MPa，S12约为1.85 MPa，拉伸模量S11＞S10＞S9＞S12。鉴于弹性体S9～S12具有相同化学交联网络，组成区别仅在于扩链剂上的支化结构。在乙二醇扩链剂分子一端引入甲基可使得弹性体初始拉伸模量上升；若两端各引入一个甲基，弹性体S11的初始拉伸模量最大；若在乙二醇扩链剂分子一端引入一长链乙基基团，则弹性体初始拉伸模量下降。

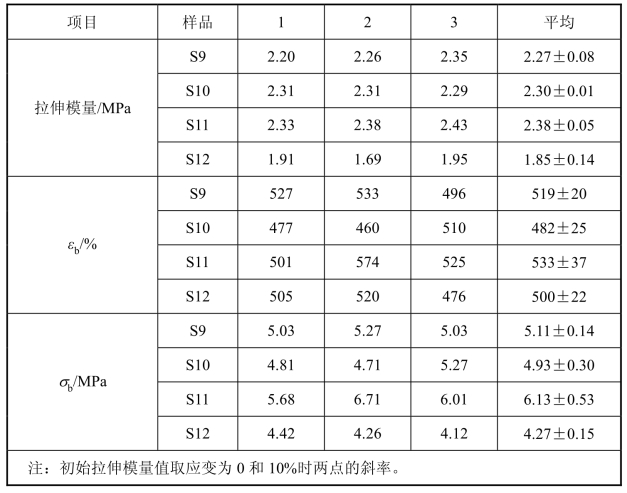

表6-12　BAMO-r-THF弹性体S9～S12力学性能
