5.1.6　DMA分析

为揭示N-100交联BAMO-r-THF共聚醚弹性体S0与TMP/HDI交联BAMO-r-THF共聚醚弹性体S4宏观力学性能的差异，利用METTLER公司的SDTA861e型动态热机械分析仪对其进行动态力学分析，测试升温速率为2 K·min-1，振幅为5 μm，动态剪切力为5 N，频率为1 Hz。

图5-5为BAMO-r-THF弹性体S0和S4的储能模量、损耗模量和损耗因子曲线。由图可知，弹性体S0玻璃化转变温度为-38 ℃，弹性体S4为-31 ℃；由于测试方法不同，与DSC测试结果存在一定差异。20～60 ℃温度范围内，弹性体S0和S4的储能模量、损耗模量及模量损耗因子曲线上均无明显突变，表明该弹性体在此温度区间内无相变发生，与DSC测试结果一致。高于20 ℃后，弹性体S4较弹性体S0具有更高的损耗模量和损耗因子，较低的储能模量。这说明弹性体S4在外力作用下更易发生分子间滑移，产生内摩擦，导致较高的模量损耗[5]。弹性体S0相比弹性体S4更低的损耗因子，表明S0在撤去应力后具有更好的应变恢复能力，也就是具有更高的刚性，这与弹性体硬度测试结果相一致。

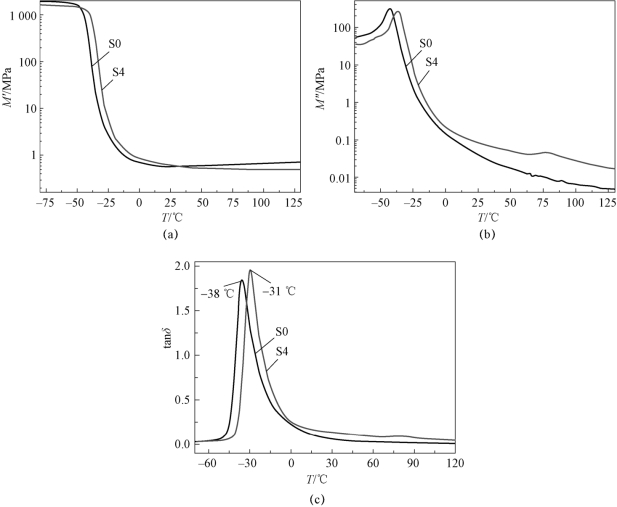

图5-5　BAMO-r-THF弹性体S0和S4的DMA曲线

（a）储能模量曲线；（b）损耗模量曲线；（c）损耗因子曲线

上述结果表明，虽然弹性体S0和S4具有相同的化学交联网络，且弹性体S0的硬段含量也低于弹性体S4，但弹性体S0较S4具有较强的分子链间相互作用力。在外力作用时，弹性体S4分子链更易滑移，因此其力学拉伸模量低于弹性体S0。
