6.2.4　DMA分析

利用METTLER公司的SDTA861e型动态热机械分析仪对弹性体S6～S8进行动态力学性能测试，将样品先快速降温后缓慢升温，升温速率为2 K·min-1，振幅为5 μm，动态力为5 N，频率为1 Hz。图6-12是BAMO-r-THF共聚醚弹性体S6～S8的损耗因子-温度曲线。可以看出，弹性体S6～S8在低温条件下仅有一个损耗因子峰，对应于弹性体基体中软段结构的玻璃化转变温度。弹性体S6、S7和S8基体中软段结构玻璃化转变温度分别为-20 ℃、-21 ℃和-22 ℃，较为接近，线性扩链剂结构对弹性体软段玻璃化转变温度影响不大。高于玻璃化转变温度后，弹性体S6～S8表现出截然不同的能量损耗特性，损耗因子由高到低分别为S8＞S7＞S6。

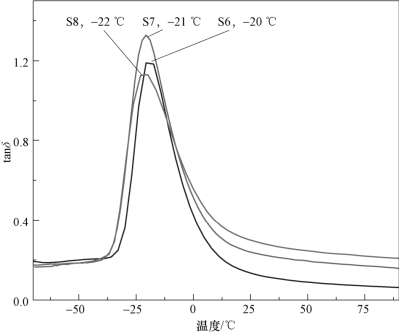

图6-12　BAMO-r-THF弹性体S6～S8损耗因子-温度曲线
