7.2.3　增塑剂对复合推进剂性能的影响

对制备表7-8所示的两种固体复合推进剂的燃速测定在室温下进行，将样品制成5 mm × 5 mm × 30 mm药条，垂直放置于有透明视窗的高压密闭容器中，氮气加压，药条通过顶端镍铬电阻丝加热引燃，利用CCD燃速测试系统获得推进剂燃速。

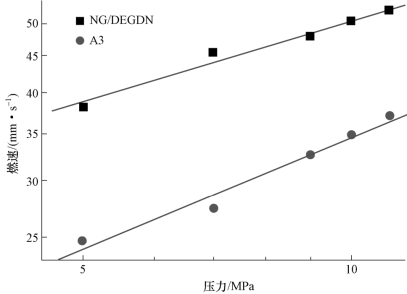

图7-6　两种增塑条件下BAMO-r-THF复合推进剂燃速-压力曲线

图7-6给出了两种增塑条件下推进剂燃速测定结果。5～11 MPa范围内，NG + DEGDN增塑制备的固体复合推进剂S1燃速明显高于A3增塑制备的固体复合推进剂S2；11 MPa压力下，前者燃速为52 mm·s-1，后者为37 mm·s-1。对于NG + DEGDN增塑体系S1，燃速-压力拟合式为：u = 20.968P0.380，相关系数为0.985；对于A3增塑体系S2，燃速-压力拟合式为：u = 10.84P0.495，相关系数为0.988。分析认为：NG + DEGDN含能基团为—ONO2，A3含能基团为—NO2，NG + DEGDN的能量高于A3；且NG + DEGDN热分解温度低于A3，所以NG + DEGDN增塑的推进剂燃速相对较高。
