2.5.2　端羟基类型测定

正如2.5.1节构建的端羟基化学环境模型，BAMO-r-THF共聚醚分子链中存在两种端羟基结构，一种为BAMO单元封端，另一种为THF单元封端。由于单元化学结构不同，与羟基相连特征碳原子的化学位移也不同。BAMO-r-THF共聚醚13C-NMR测试结果如图2-21所示。可以看出，与羟基相连碳原子的核磁共振峰大约出现在63 ppm处。局部放大后发现，大约在63 ppm处共振峰由63.7 ppm、62.7 ppm、62.5 ppm三个共振峰组成。由于叠氮基较强的磁屏蔽效应，BAMO结构单元中，与羟基相连碳原子的化学位移出现在62.7 ppm、62.5 ppm 处；THF结构单元中，与羟基相连碳原子的化学位移为63.69 ppm，两特征峰积分面积之比为1:0.31，即BAMO-r-THF共聚醚中，反应活性较低的BAMO单元占全部封端结构的76%，反应活性较高的THF单元占24%。

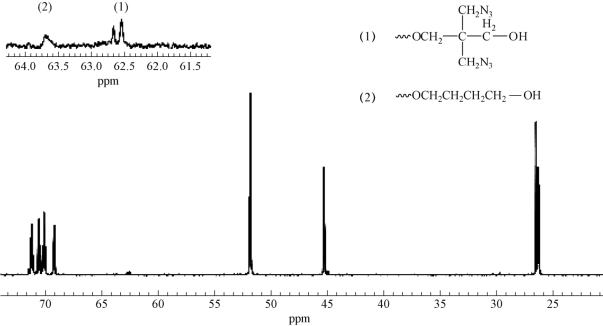

图2-21　BAMO-THF共聚物的13C-NMR谱
