5.3.1　弹性体制备

以数均分子量为6 500 g·mol-1、羟值为0.31 mmol·g-1的BAMO-r-THF共聚醚为黏合剂，甲苯二异氰酸酯（TDI）、异佛尔酮二异氰酸酯（IPDI）和六次甲基二异氰酸酯与水加成产物N-100（平均官能度为3.87，数均分子量为728 g·mol-1，—NCO含量为5.32 mmol·g-1）为固化剂，二月桂酸二丁基锡（T12）为固化促进剂，固定弹性体固化参数1.0不变，将BAMO-r-THF共聚醚预聚物、固化剂按表5-13所列配比混合、搅拌均匀，然后加入T12固化促进剂，搅拌均匀后注入聚四氟乙烯模具中，50 ℃真空除泡，固化至红外检测异氰酸酯基团完全消失，得到反应完全的聚氨酯交联BAMO-r-THF共聚醚弹性体。

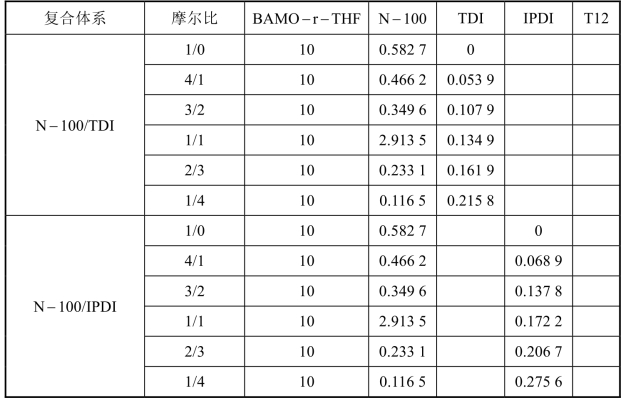

表5-13　BAMO-r-THF共聚醚弹性体配方（质量比）
