7.4.5　燃烧界面电镜分析

将推进剂样品S7～S10制成药条，将其放入乘有液氮的保温烧杯中，保持药条直立，使药条部分露出液氮表面。待药条完全冷却后（液氮不再沸腾），用丙丁烷火焰点燃药条。火焰熄灭后，用夹子取出剩余药条（注意：取出药条时避免与燃烧界面接触），将其放入干燥器中待恢复至室温。利用JSM-35C扫描电镜对推进剂S7～S10燃烧界面进行电镜观察（见图7-15）。

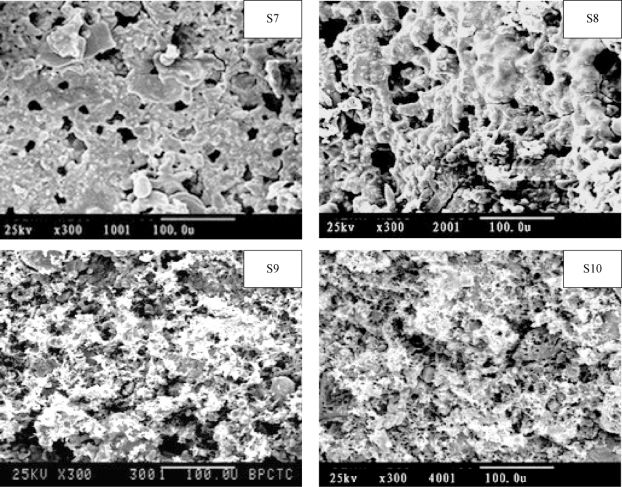

图7-15　样品S7～S10燃烧界面电镜图片

空白推进剂样品S7淬火后的燃烧界面被一连续层覆盖，连续层中存在间隔的小孔；与S7相比，含Fe2O3的推进剂样品S8燃烧界面的连续覆盖层有所破坏，出现的孔洞较大，燃烧界面显得不太平整；对于含OME催化剂样品S9的电镜观察发现，燃烧界面的连续覆盖层已完全不复存在，可看到复合推进剂中固体填料颗粒存在。此外，碎纤维状产物出现在燃烧界面上；在Fe2O3和OME共同存在下，样品S10的燃烧界面电镜图片与S9相似，燃烧界面也有碎纤维状产物出现，除此以外，还可发现S10中固体填料颗粒周围的空隙并没有样品S9那么明显。
