6.4.4　底泥的粒径分布

筛分法通常只能检测粒径＞0.075 mm材料的粒径分布情况，为此采用英国Malvern公司的Mastersizer 2000E型激光粒度仪对炉渣底泥和石灰岩矿粉进行粒度分析，测试前将炉渣底泥或矿粉在200℃烘箱恒温烘干48 h。炉渣底泥和矿粉在各个粒径上的分计体积百分率见图6-23。

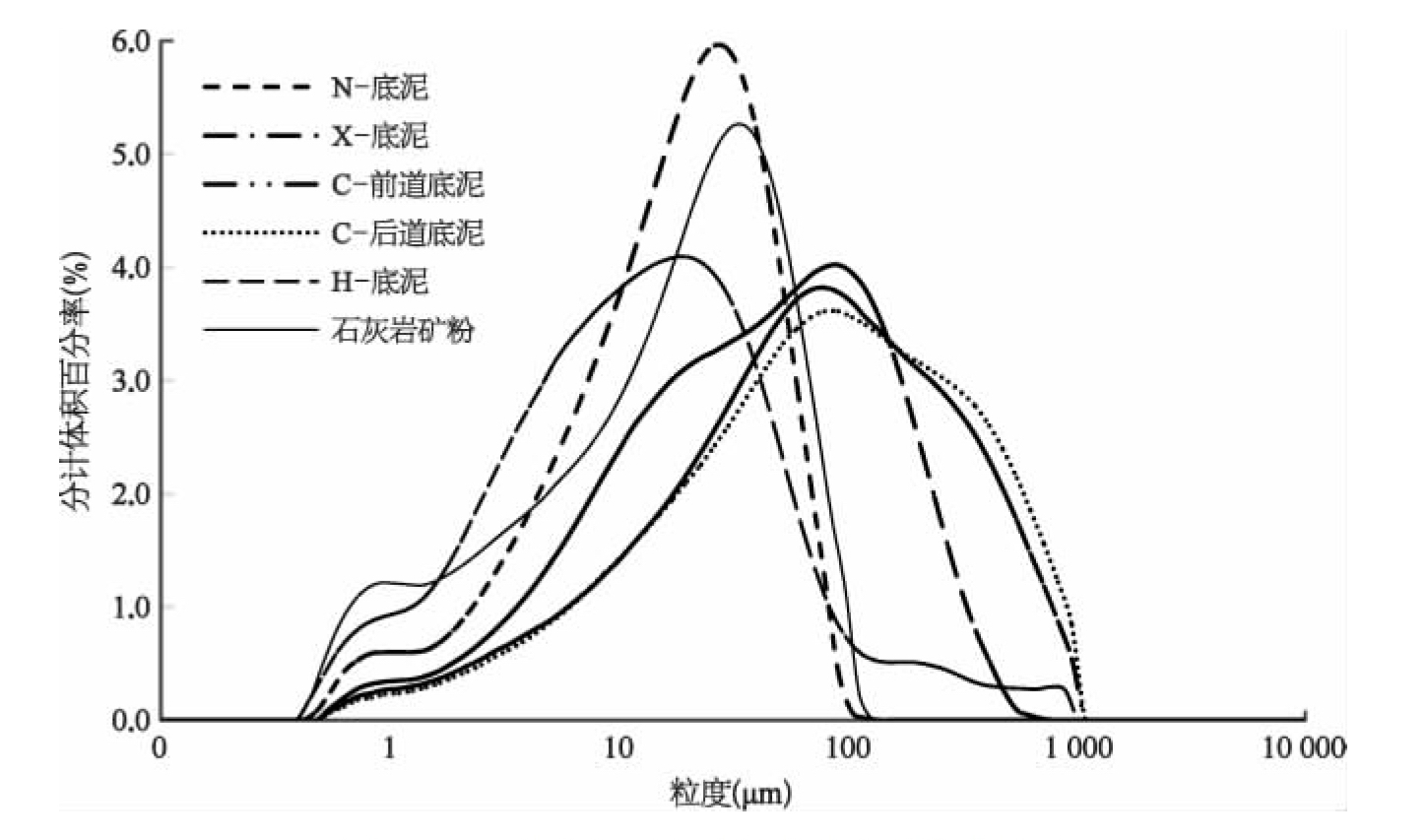

图6-23　炉渣底泥与矿粉的粒度分布曲线图

由图6-23中曲线可以计算得到炉渣底泥和矿粉的粒度特征参数d（0.1）、d（0.5）和d（0.9）以及比表面积，如表6-9所示。表中d（0.1）指累计粒度分布百分数达到10％时所对应的粒径，它的物理意义是小于该粒径的颗粒占10％；d（0.5）是中位径，指累计粒度分布百分数达到50％时所对应的粒径，它的物理意义是小于该粒径的颗粒占50％，大于该粒径的颗粒也占50％；d（0.9）指累计粒度分布百分数达到90％时所对应的粒径，它的物理意义是小于该粒径的颗粒占90％；D［4，3］是体积或质量动量平均径。

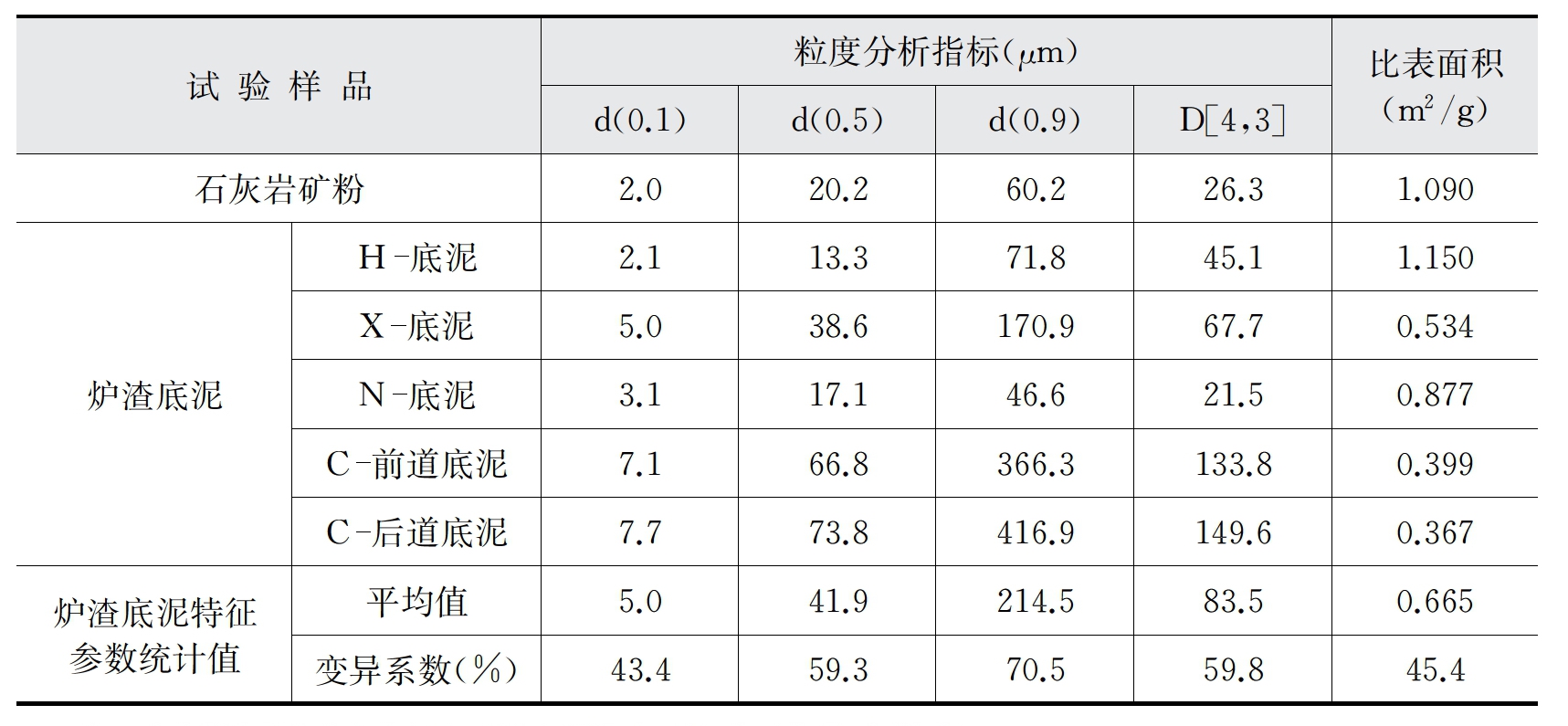

表6-9　粉料的激光粒度特征参数

注：试验样品中的英文字母为取样地点代号，后缀表示底泥，取样时间2018.3。

与矿粉相比，炉渣底泥的粒度分布范围较宽，比表面积平均水平较低。几种炉渣底泥粒度分布、比表面积之间均存在着较大的差异。
