13.3.3　沥青结合焚烧炉渣

一些研究人员采用焚烧炉渣作为沥青混凝土部分集料，对其环境影响评价获得了较为一致的调查结果，相关出处如表13-3所示。炉渣使用量从10％～40％，按照TCLP毒性浸出标准方法进行了环境评价，尽管原状炉渣的浸出液中部分重金属含量较高，但都低于相关监管限值。炉渣集料替换部分天然集料并为沥青结合料完全裹覆后；进行浸出测试，发现浸出液中的重金属浓度低于可检出水平。Huang等人在生产热拌沥青混合料时，使用25％、50％、100％焚烧炉渣替换天然集料，在毒性浸出研究中也得出了类似的结果。

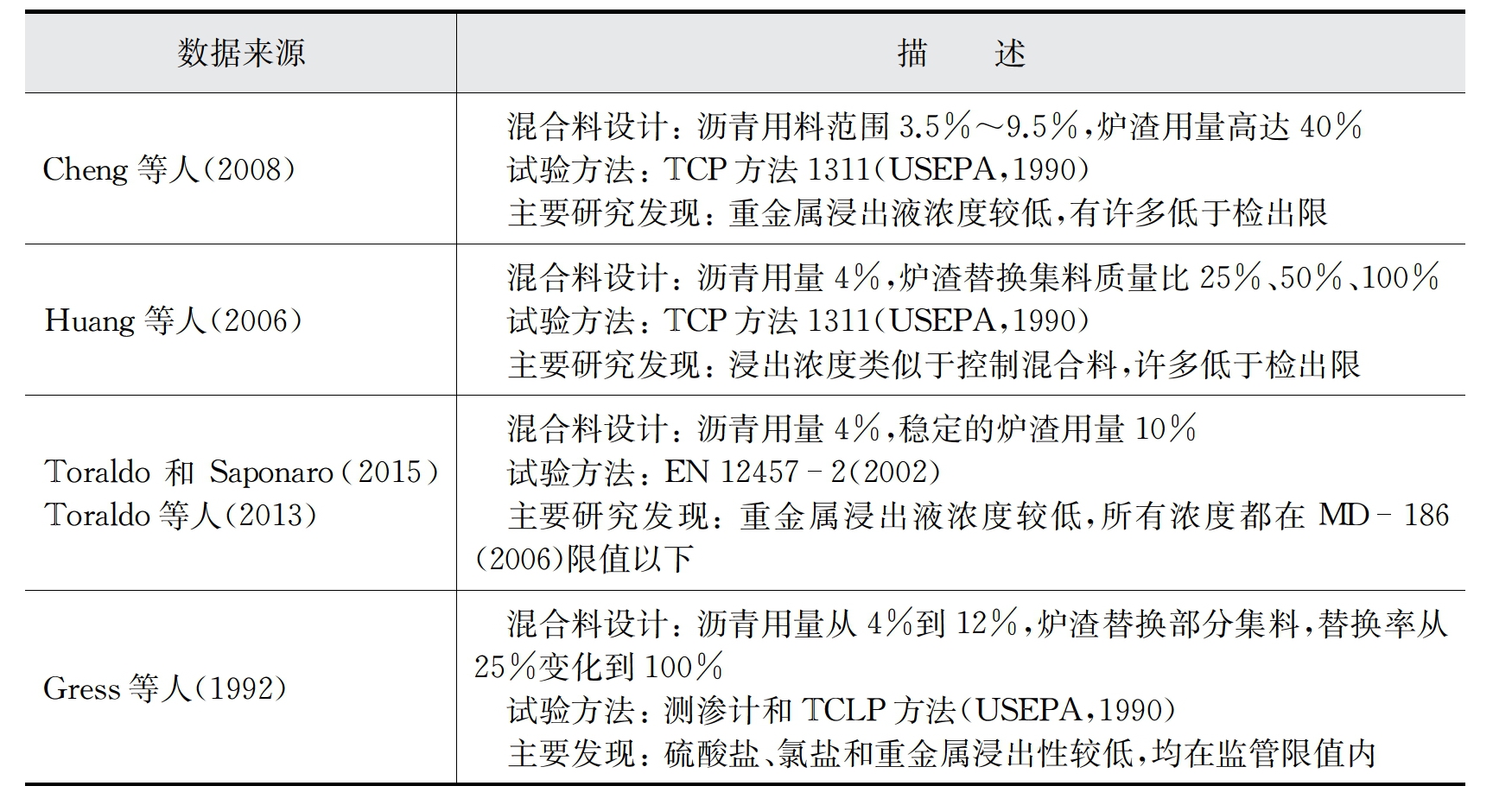

表13-3　有关沥青结合应用中城市焚烧底灰使用的研究的描述与主要发现

前一节（图13-9）中分析的某一道路铺装试槽获取的浸出试验结果表明，加有10％稳定焚烧炉渣的基层（下面层）与结合层（中面层）沥青混凝土，其重金属浸出液浓度普遍低于无结合炉渣和水泥稳定炉渣碎石的浸出浓度，甚至低于检出限。但是与粒料层和水硬结合层相比，沥青混凝土中铅浸出的数量增加，这可能来自沥青结合料自身而不是来自焚烧炉渣。Eighmy等人研究也表明被沥青裹覆的焚烧炉渣集料具有较低污染元素浸出特性，这可以被解释为该体系迂曲性以及被裹覆颗粒表面的疏水性，限制了污染物与水的接触，约束了污染物的入渗与迁移，从而抑制了炉渣中毒性元素的释放。
