9.3.3　炉渣集料替代细集料在混凝土中的应用

9.3.3　炉渣集料替代细集料在混凝土中的应用

以强度等级42.5的普通硅酸盐水泥、粒径范围5～31.5 mm的粗集料、细度模数均为2.7的天然河砂和炉渣集料为原材料，将炉渣集料进行破碎、湿化预处理。

9.3.3.1　炉渣集料替代率对混凝土拌合物拌和性能的影响

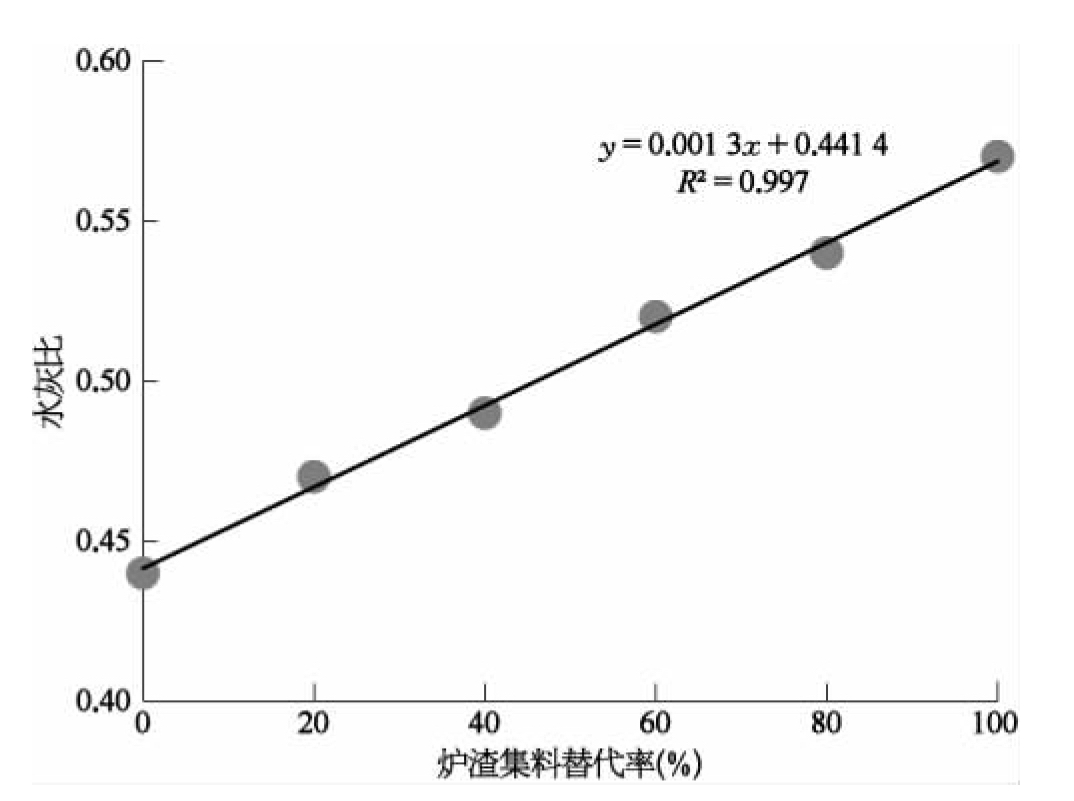

由于炉渣集料的多孔隙结构、高吸水率，替代天然砂等细集料后，会引起混凝土拌合物稠度增大，坍落度降低，进而影响施工和易性。在不同的炉渣集料替代率下，以混凝土拌合物的坍落度达到（150±10）mm为基准，调整混凝土的水灰比，如图9-13所示。随着炉渣集料对细集料（河砂）替代率的增加，为了保证混凝土拌合物的坍落度，拌和所需用水量不断增加，水灰比不断增大。

9.3.3.2　炉渣集料替代率对水泥胶砂强度的影响

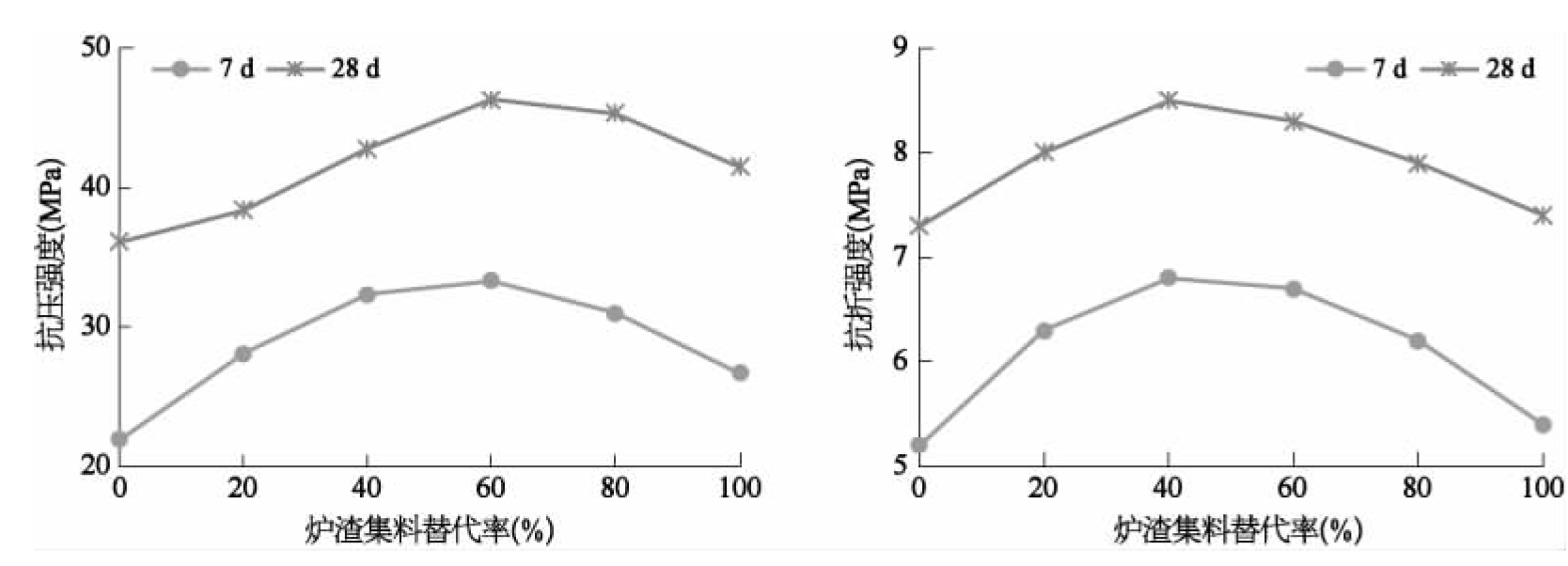

按照《水泥胶砂强度检验方法（ISO法）》（GB/T 17671—1999）配制水泥胶砂、成型试件和测试强度，如图9-14所示。当炉渣集料替代率为60％、40％时，水泥胶砂试件的抗压强度、抗折强度依次取得最大值。由于炉渣集料的级配组成优于河砂，从填充效应上，掺加炉渣集料后水泥胶砂的密实度增加，对其强度有提升作用。但炉渣集料的孔隙率高、吸水率大，替代率过高时，水灰比增大会使水泥胶砂强度受到影响。

9.3.3.3　炉渣替代率对水泥胶砂收缩性能的影响

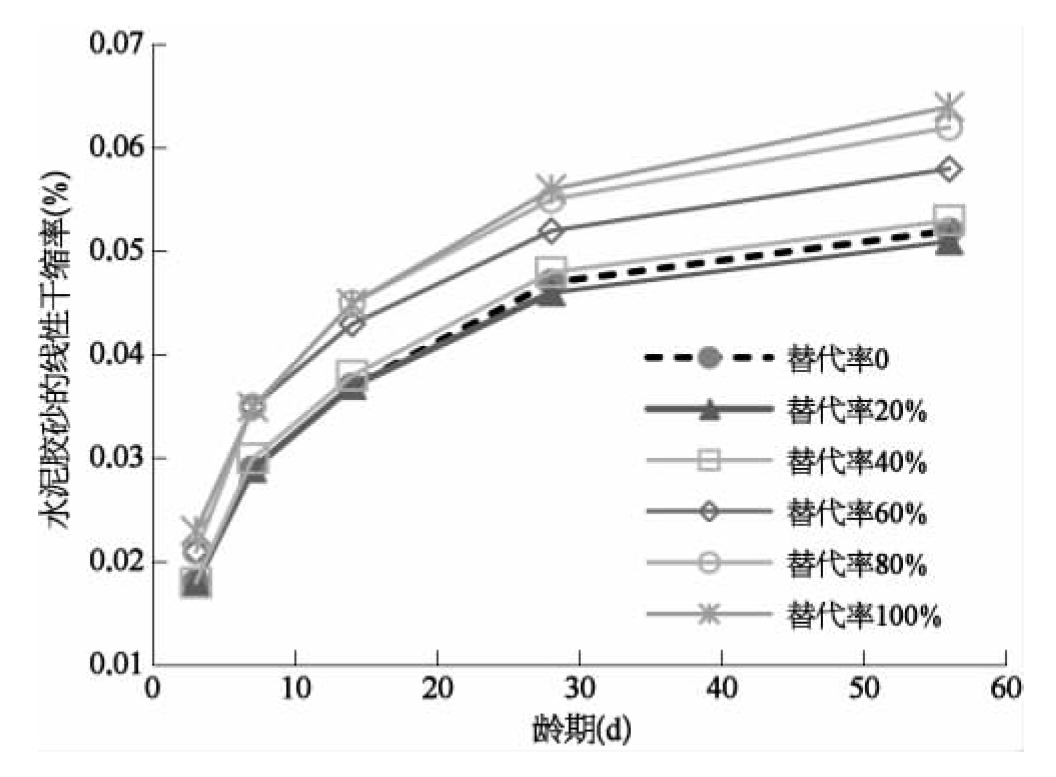

按照《水泥胶砂干缩试验方法》（JC/T 603—2004）测试炉渣水泥胶砂的干缩率，结果如图9-15所示。随着炉渣集料替代率的增加，水泥胶砂的干缩率增大。当炉渣替代率小于40％时，对水泥胶砂干缩率的影响不大；当炉渣集料替代率在60％以上时，炉渣水泥胶砂的干缩率明显增加，对混凝土的抗裂性有不利影响。

试验结果表明，当炉渣集料的替代率不超过40％时，水泥胶浆的抗折强度和抗压强度有所提升，同时对水泥胶砂干缩率的影响较小，可得到性能良好的炉渣水泥混凝土。
