7.2.2　渗透性

在回填工程中，填料的渗透性与结构排水特性有关，进而影响结构稳定性和耐久性。对于路基回填工程，良好的排水性能可防止荷载下孔隙压力的发展，提高结构的整体稳定性。而在填埋场回填工程中，水的渗入可能导致回填材料中潜在有害组分浸出，如炉渣集料中可溶盐、重金属和氯离子的浸出，从而对周围环境产生不利影响。

材料的渗透性采用渗透系数评价。根据Ravindra K.Dhir等所汇总的国内外学者的研究成果，炉渣集料的渗透系数范围在2×10-9～1×10-3 m/s。Cosentino等（1995）测试了两种不同焚烧方式炉渣集料的渗透系数，发现试件含水率对其渗透系数影响很大。如：当试件采用小于最佳含水率的条件成型时，两种炉渣集料的渗透系数为4×10-3 cm/s、2×10-2 cm/s；在最佳含水率下成型时，两种炉渣集料的渗透系数急剧下降至2×10-6 cm/s和8×10-6 cm/s。这种变化实际上是由于试件成型时的含水率影响到试件的密实程度，进而影响了试件的空隙率水平。

大多数炉渣集料的渗透系数与洁净的砂土较为接近，远大于黏土、粉土、粉质黏土等路基填土的渗透系数（见表7-11），处于良好排水范围内，是一种良好的路基回填材料。而在填埋场等回填工程中，则应采用渗透性低的炉渣集料，或采用其他材料，如粉煤灰、水泥、黏土对炉渣集料进行处治，以降低炉渣集料渗透性能。

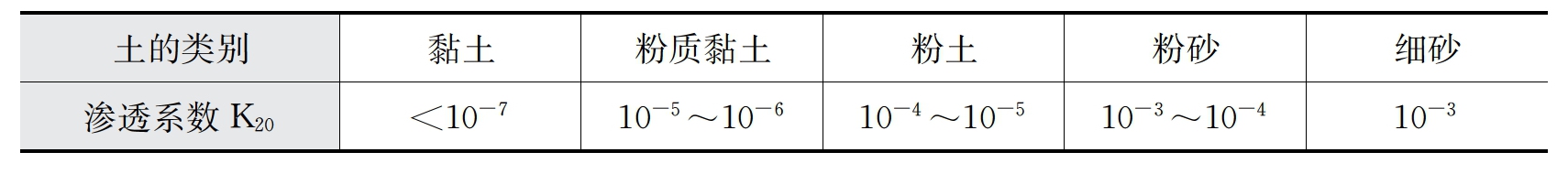

表7-11　常见土的渗透系数范围　（cm/s）
