4.5  DSPC程序举例

4.5 DSPC程序举例

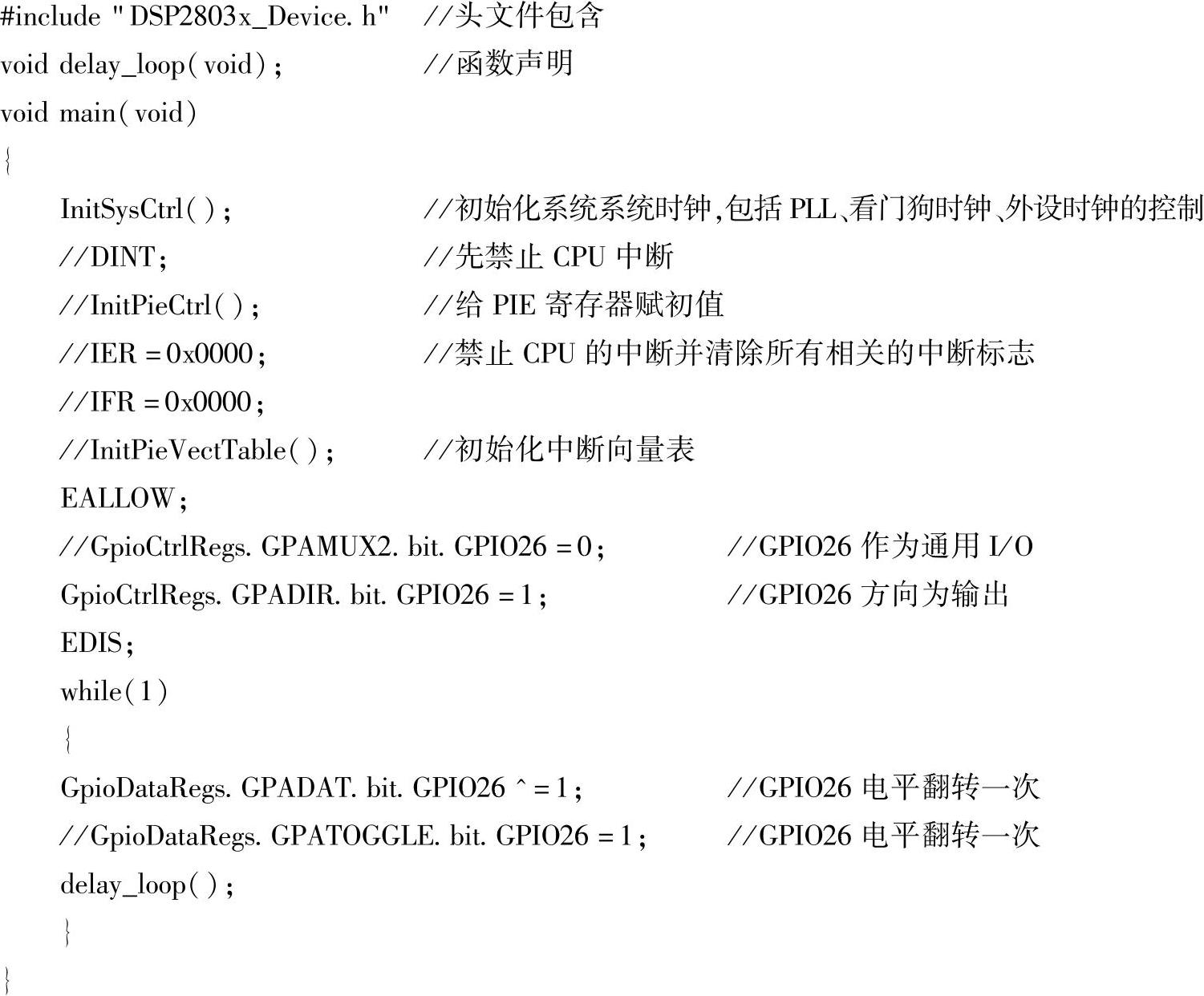

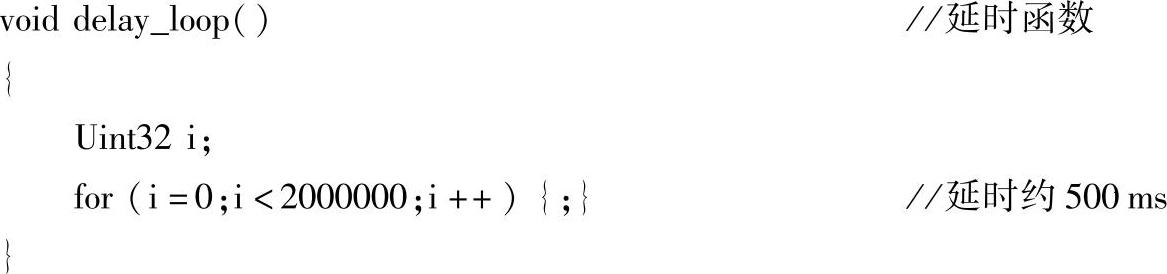

例4-6 通过延时函数，实现2803x DSP引脚GPIO26上的LED指示灯闪烁。

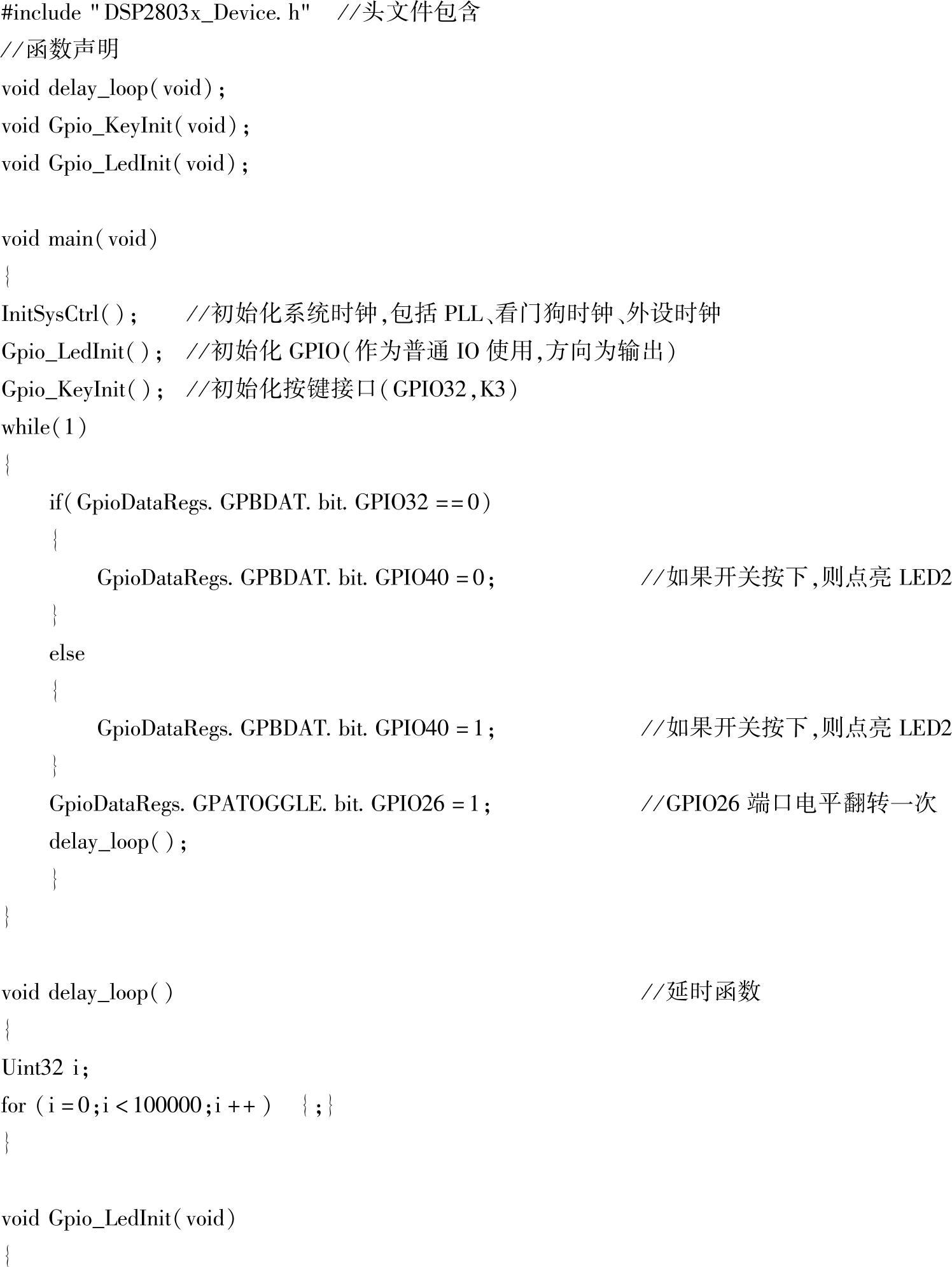

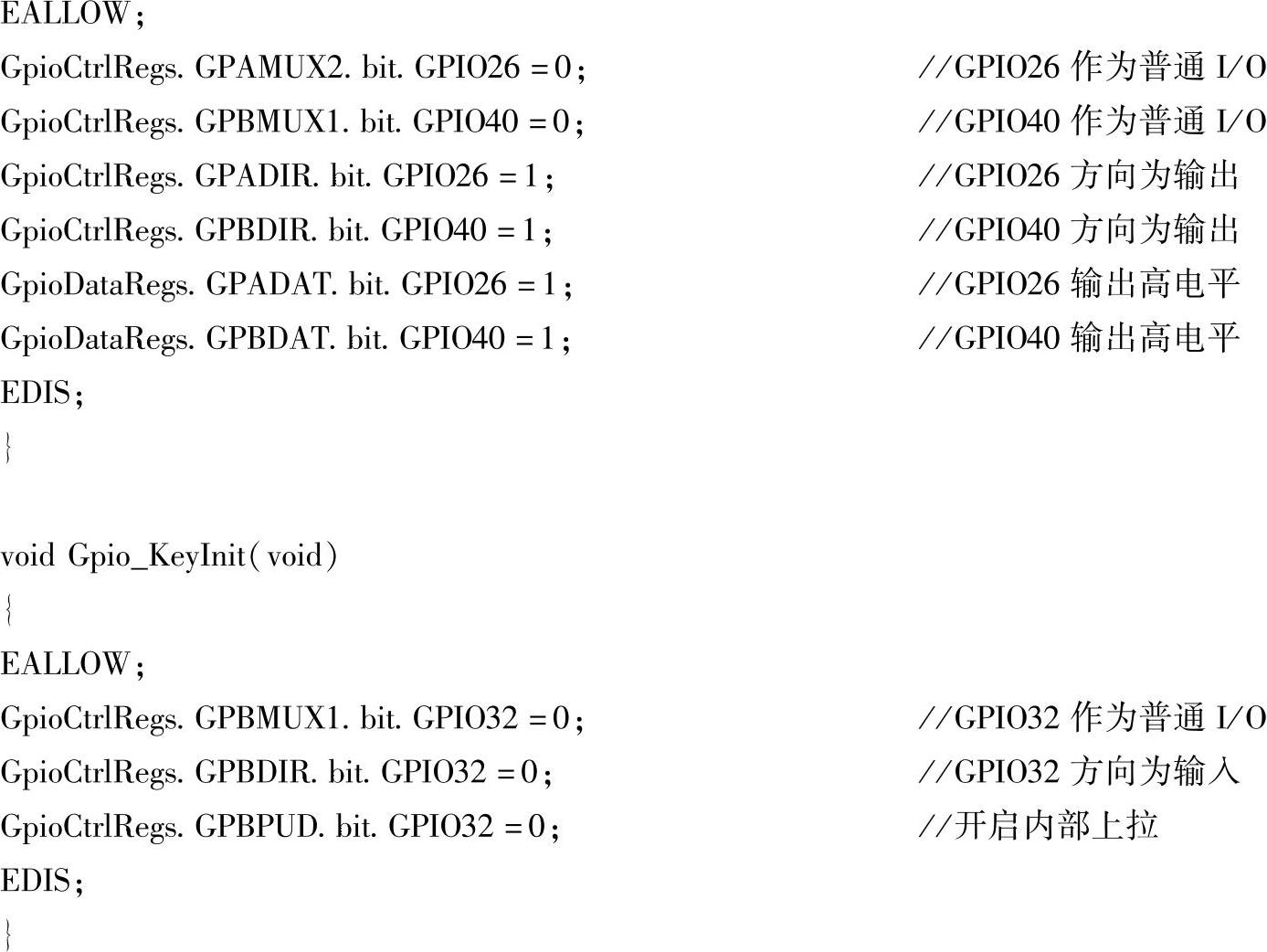

例4-7 指示灯亮/灭控制和按键检测。指示灯LED1连接2803xDSP引脚GPIO26，指示灯LED2连接引脚GPIO40。LED1一直闪烁。按键K连接引脚GPIO32，未按下时为高，LED2熄灭。按下后为低，LED2点亮。

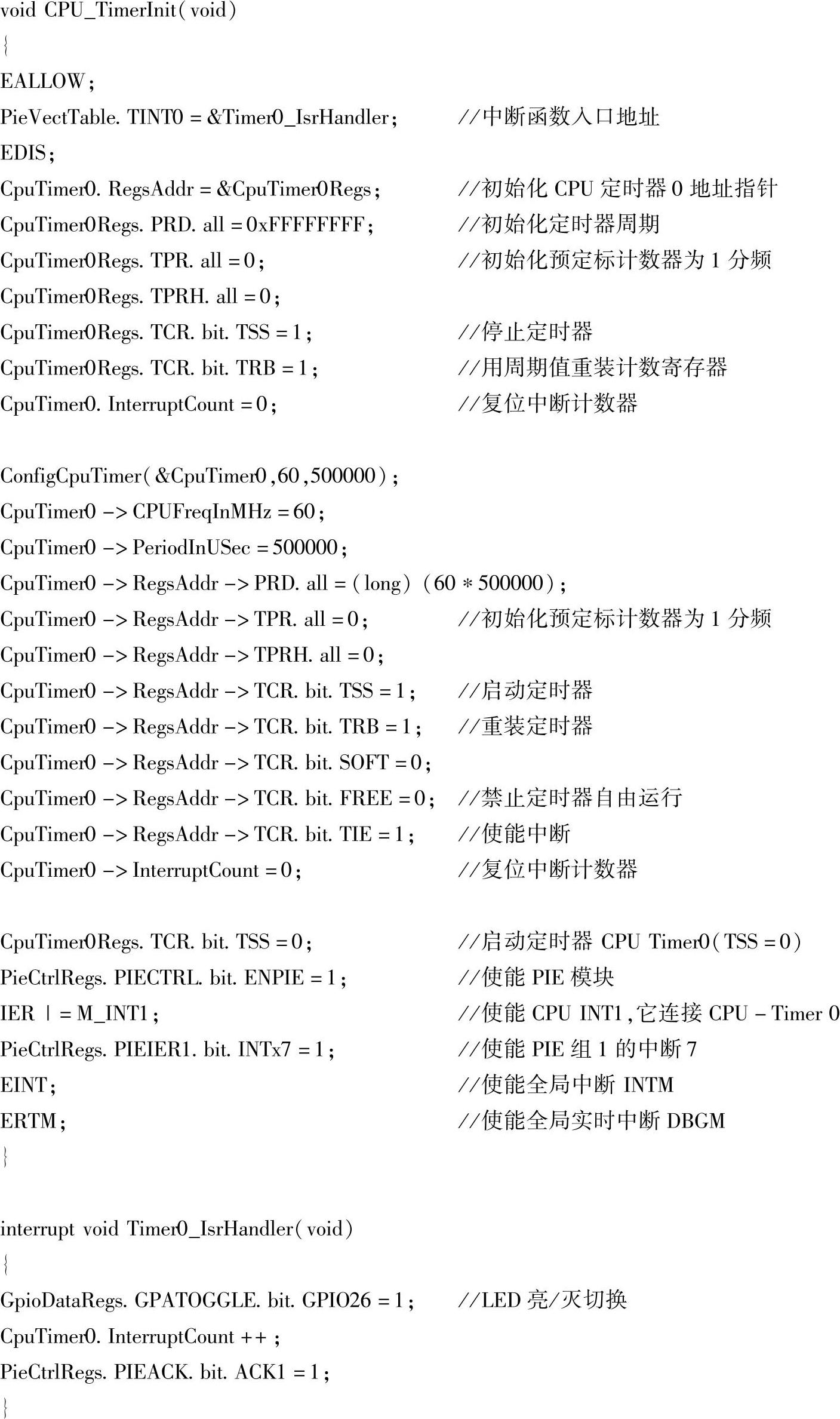

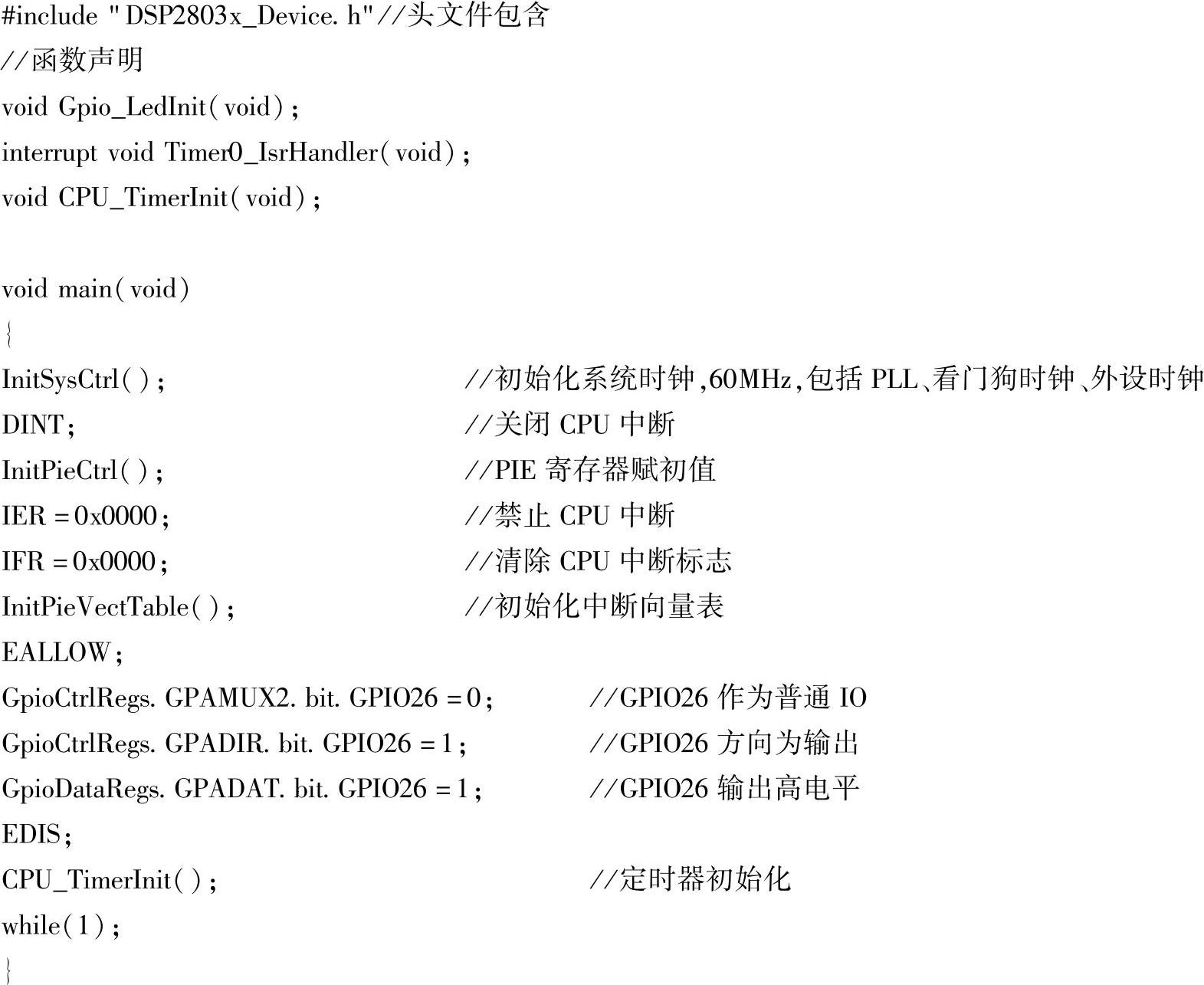

例4-8 使用CPU定时器0定时中断，让连接到2803xDSP的引脚GPIO26的LED指示灯每隔0.5s闪烁一次。

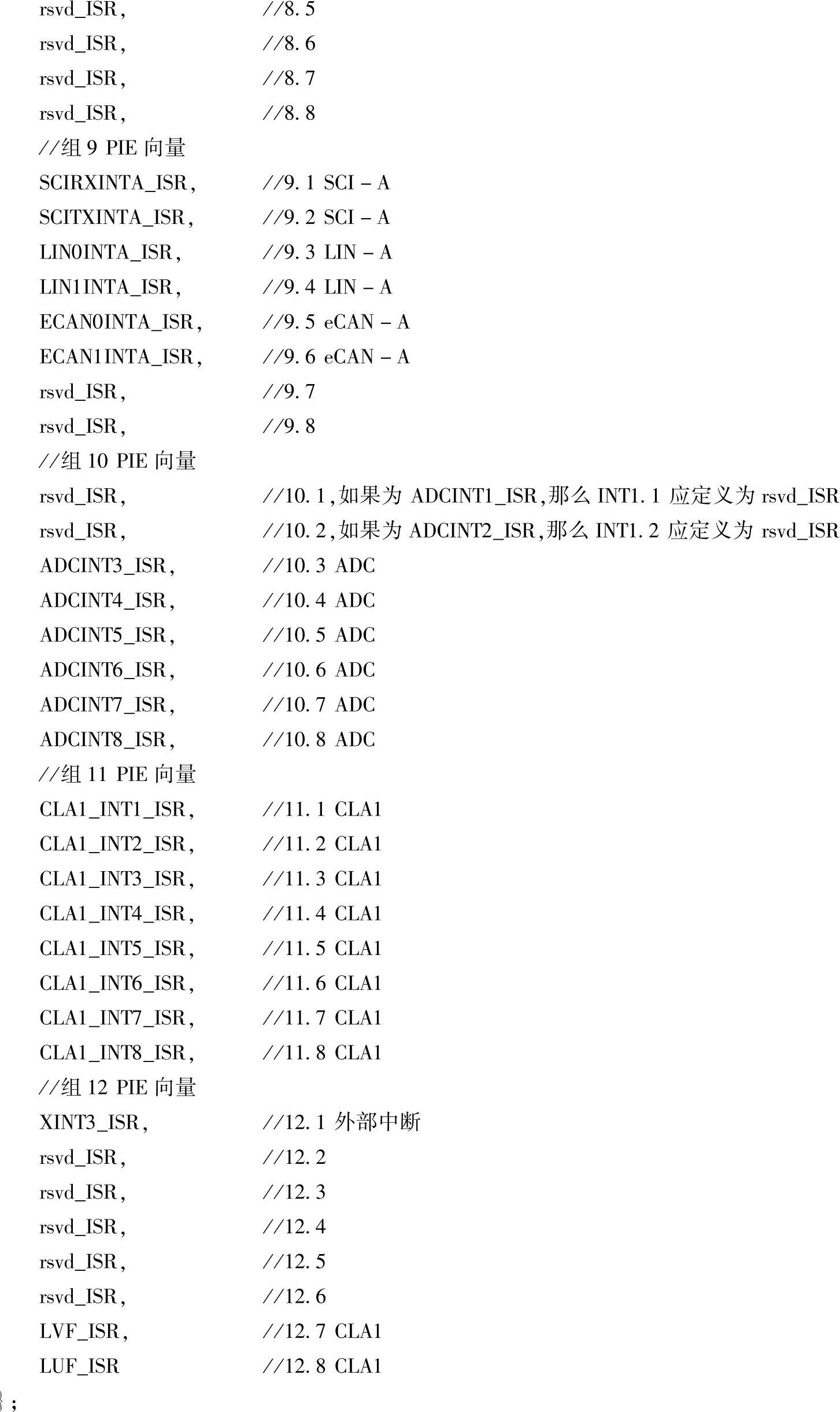

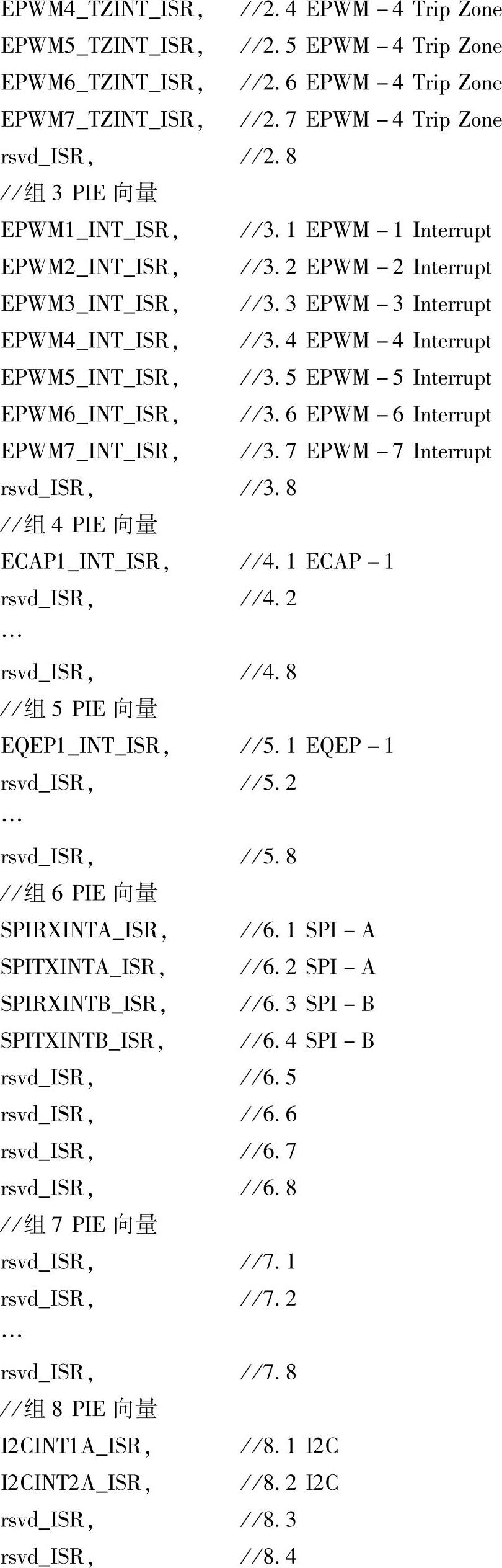

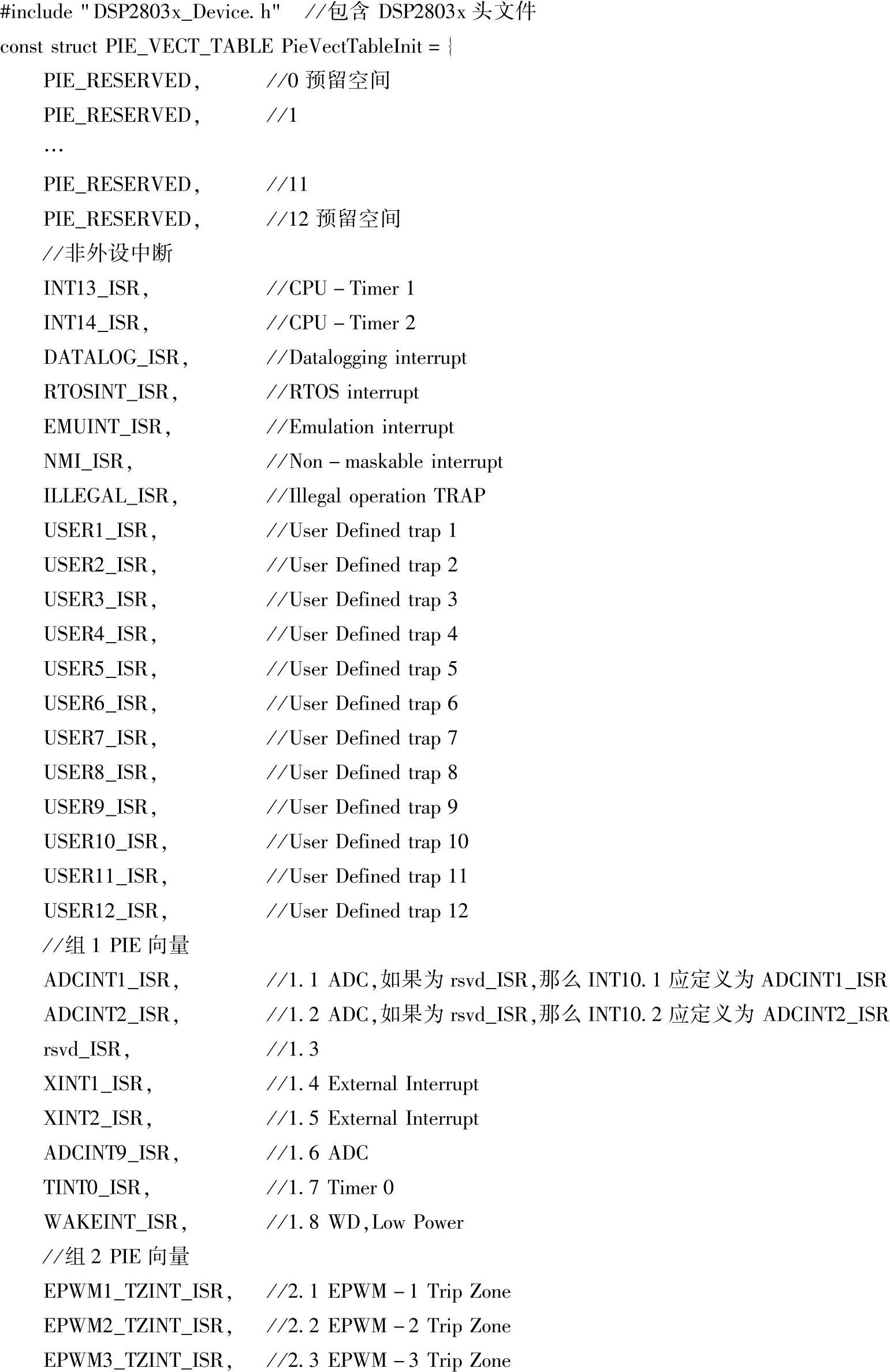

这是中断服务程序编写的一个实例，关键是PIE中断向量表的建立。为了处理PIE中断，在DSP2803x_PieVect.h头文件中建立了一个结构PIE_VECT_TABLE，它实际上是指向PIERAM区的一个中断函数的地址集，并定义了该结构类型的一个结构变量PieVectTableIn-it，以便其他文件查用。该头文件的主要内容如下：

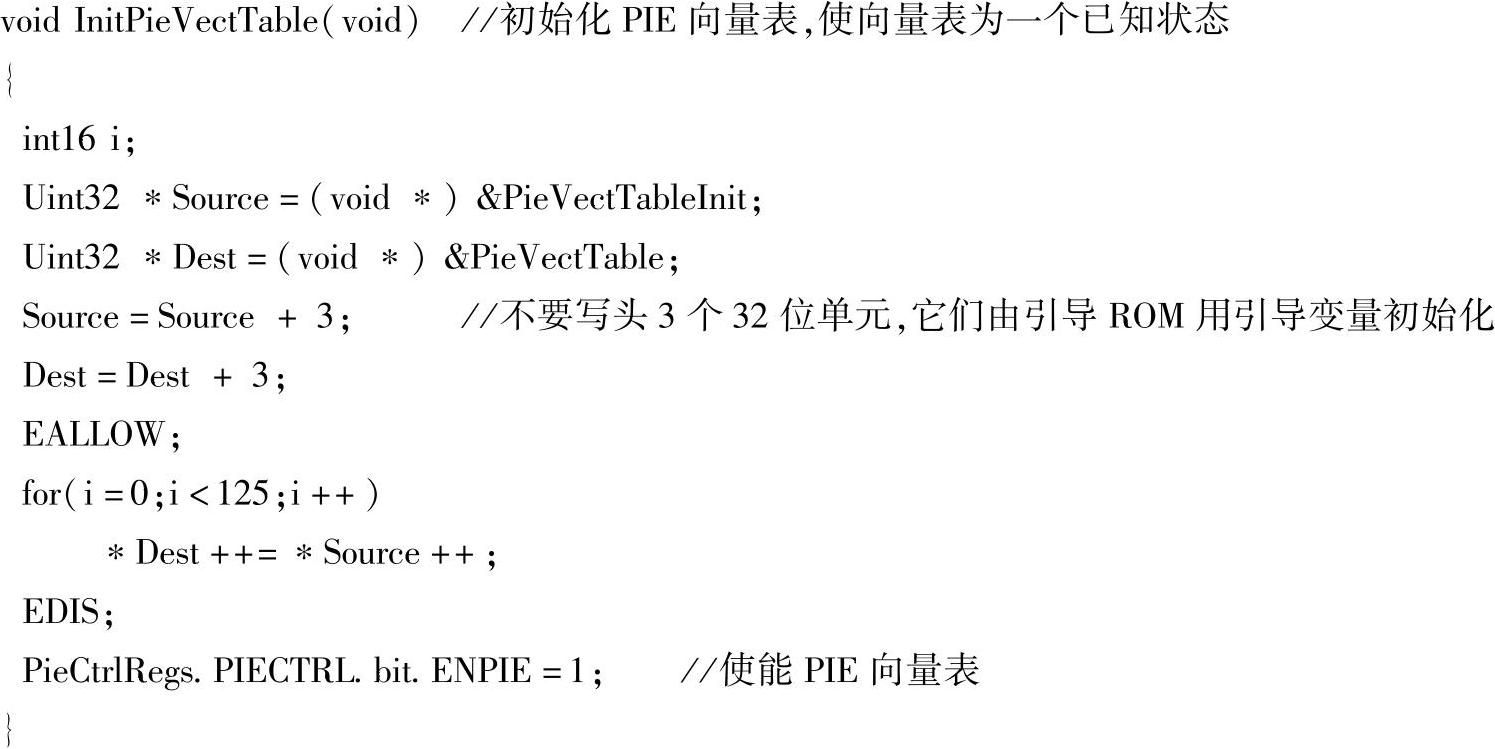

主函数中的初始化PIE向量表函数InitPieVectTable（）为

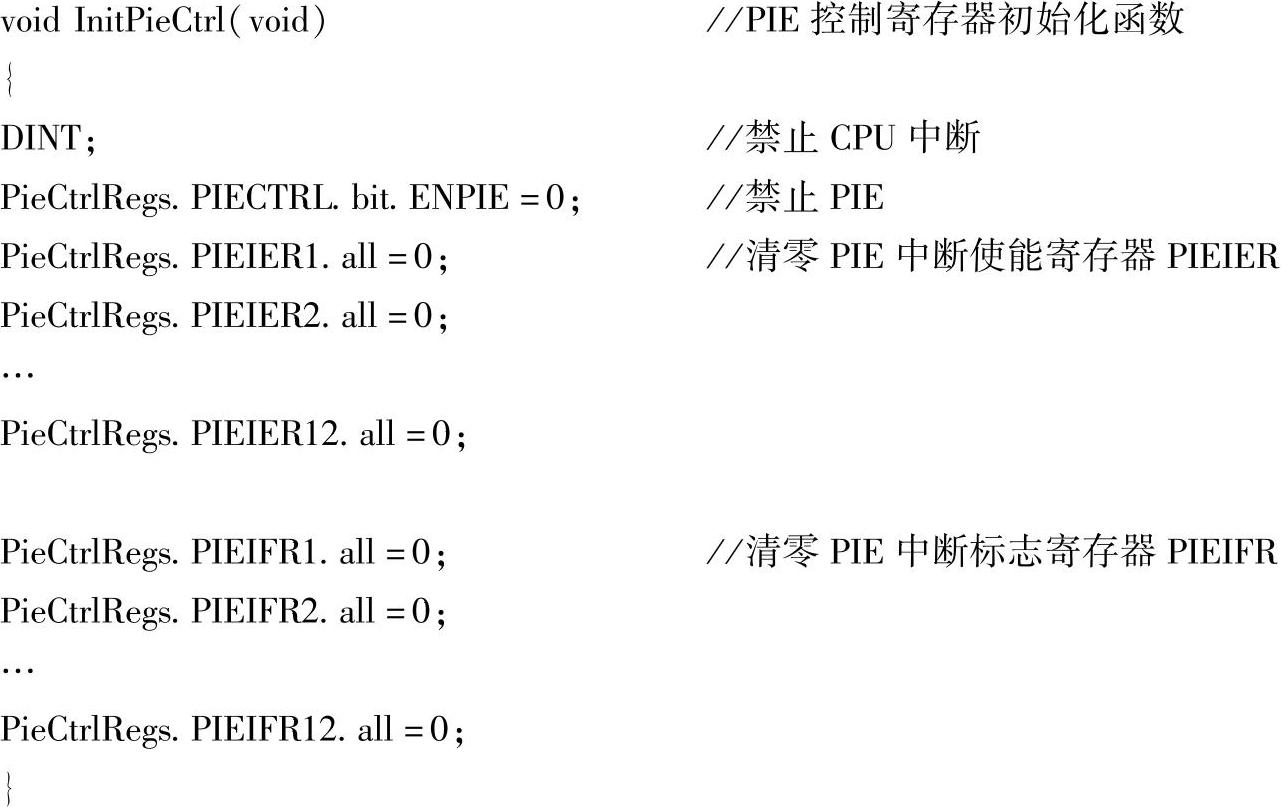

主函数中的初始化PIE函数InitPieVectCtrl（）为

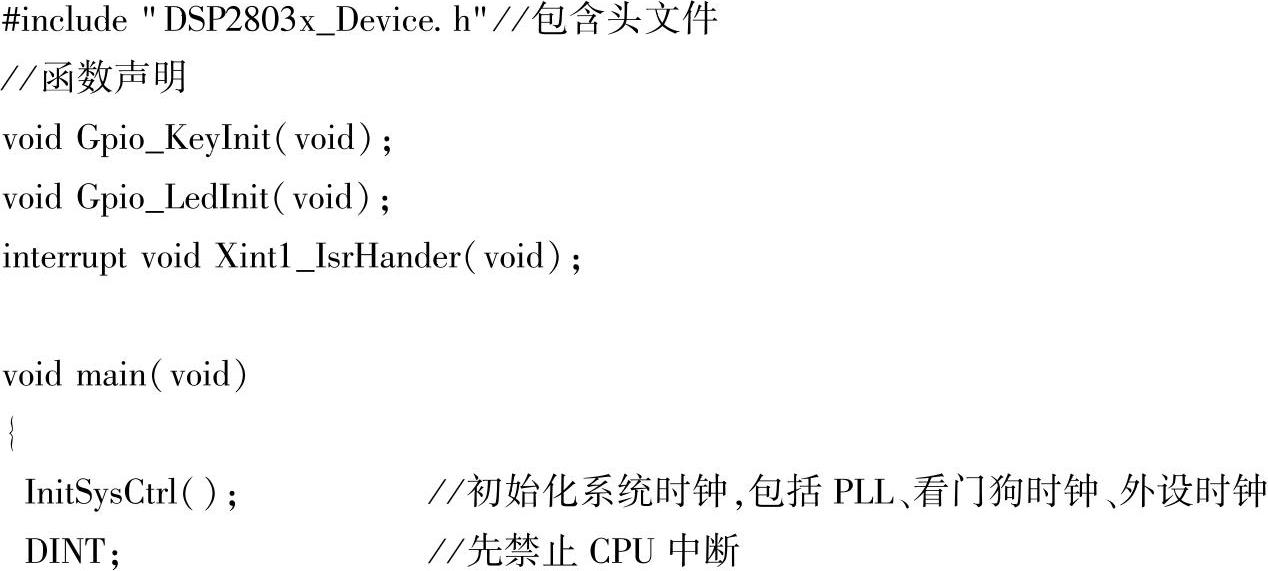

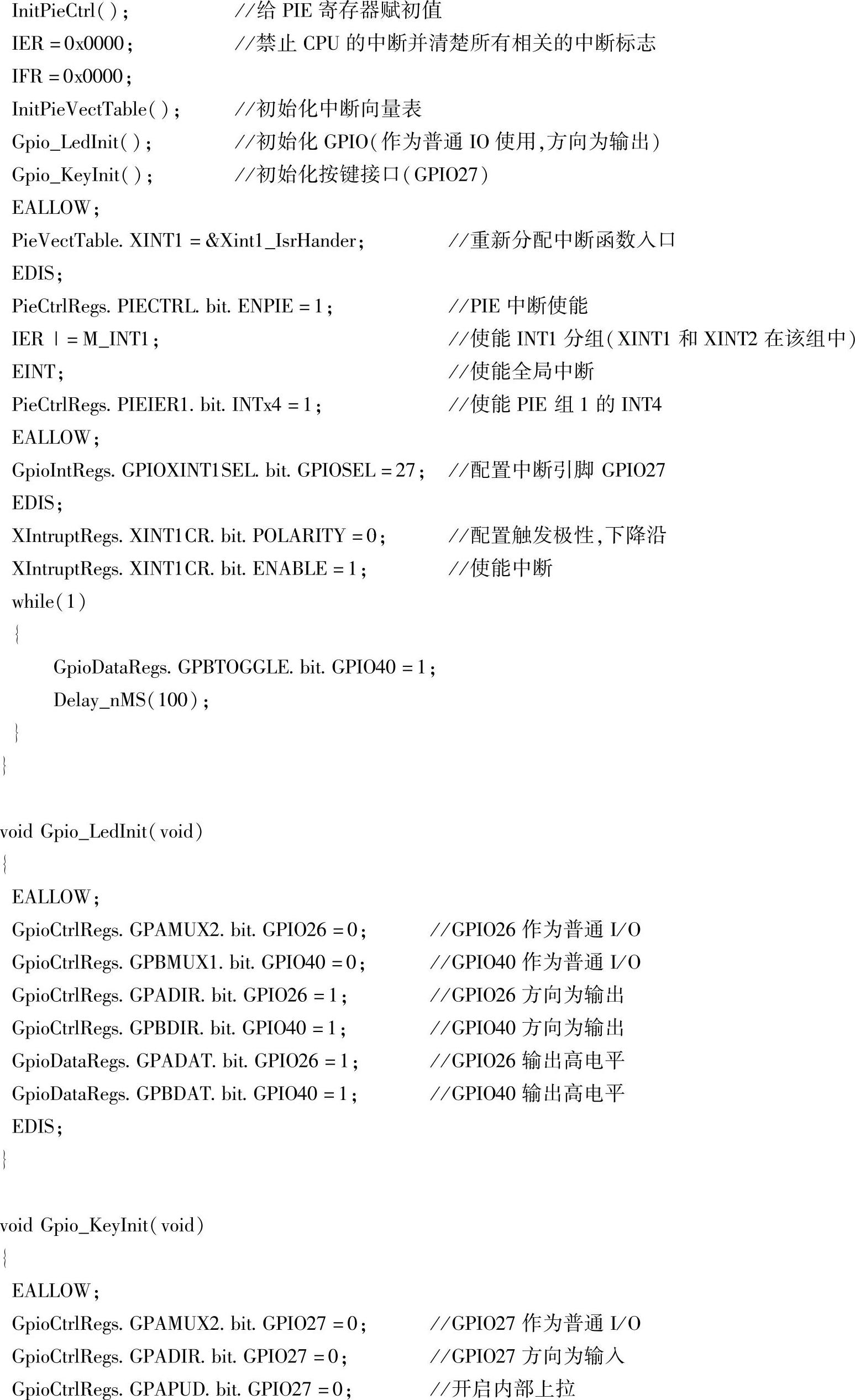

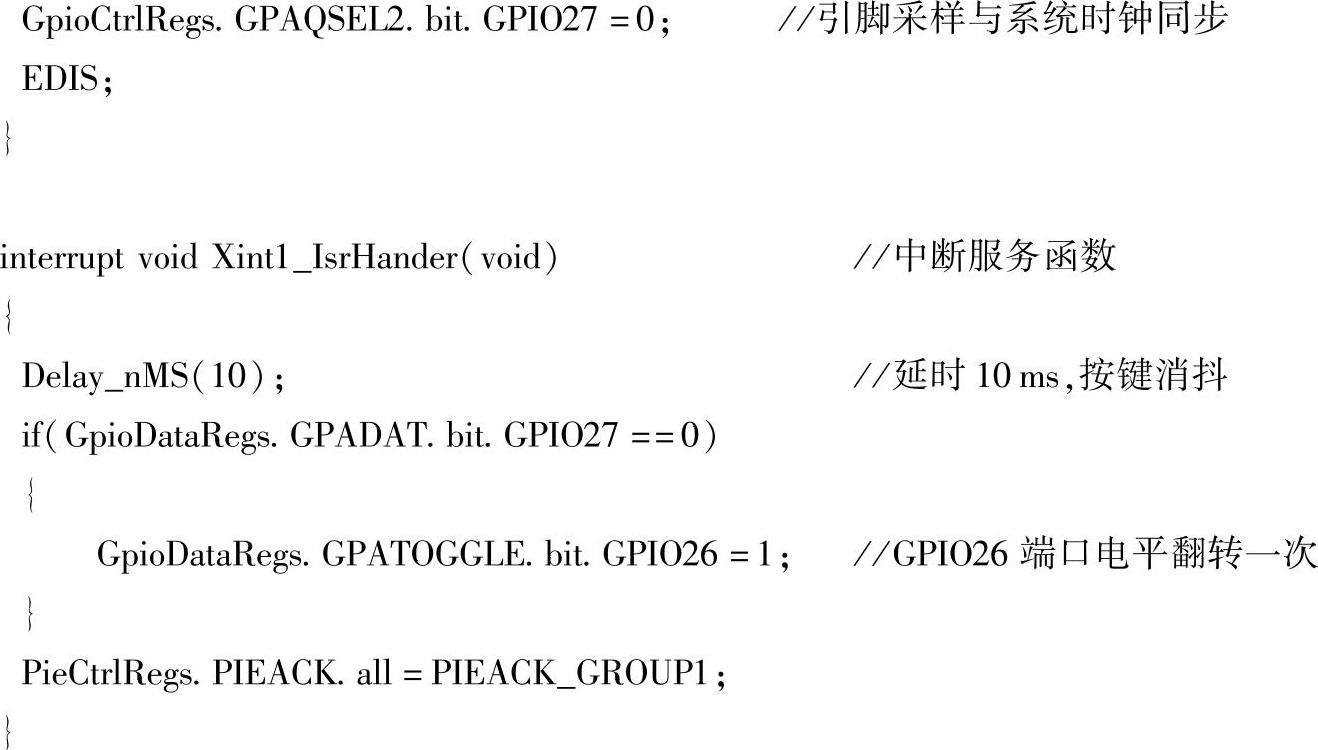

例4-9 将GPIO27配置为XINT1（28035三个外中断的中断触发源可配置为GPIO0～GPIO31之间的任意一个）。如果按键按下，一个下降沿将触发进入中断XINT1，在中断中将让连接到GPIO26的LED的状态翻转一次。
