3.8.3 小波分析在需水时间序列组成分析中的应用
小波分析（WaveletAnalysis）是近年发展起来的一门新的数学分支，由于小波函数具有许多优良特性，现已成为众多学科研究的热点，并已广泛应用于信号处理、图像处理、语音合成和处理、模式识别和地震勘探等非线性科学领域。水资源需求是一种社会现象，需水时间序列是一个统计样本，是一种离散信号。如何把合成序列中的各种成分划分出来，并采用适当的数学模型去描述这些成分，是需水序列机制的重要研究内容。小波分析通过将需水序列信号分解成一族小波函数（由同一母小波或基小波演化而来，称小波变换），借助于小波函数特征，便可以同时从时频域上分析需水序列信号的时序特征，且其采样步长是可调的。对于需水序列信号中的高频特征，采样步长较小；而对于需水序列信号中的低频特征，采样步长较大，因而小波分析具有局部放大作用。同时小波分析中选用同一个基函数，在对其进行伸缩和平移中，保持自相似结构。这对于分析需水时间序列具有很大的优越性。
下面以需（用）水时间序列为例，利用小波分析时频局化性质分析用水的变化特征，了解在不同时间尺度上的详细结构及变化规律，并将用水时间序列的趋势项、细节项的不同频率成分分离，以便预测未来需水的长期变化过程。
以1970～1999年的黄河流域需水序列数据作为测试样本，利用MATLAB的小波工具箱的‘db6’函数，对资料进行三层分解得到细节序列D1、D2、D3和近似序列A3。具体步骤如下。
（1）原始数据的分解。利用MATLAB小波工具箱中的‘db6’函数，对数据作了三层分解，其程序如下：
x=[340.63,342.74,347,350.5,352.3,356.3,360.5,374.4,385.05,412.93,415.2,422,428.5,437.5,444.73,461.89,479.31,547.31,697.54,610.79,649.52,656.7,650.1,627.16,644.01,626.08,591.54,647.35,671.87];
ls=length(x);
cA3=appcoef(C,L,′db6′,3);
cD3=detcoef(C,L,3);
cD2=detcoef(C,L,2);
cD1=detcoef(C,L,1);
A3=wrcoef(′a′,C,L,′db6′,1);
D1=wrcoef(′d′,C,L,′db6′,1);
D2=wrcoef(′d′,C,L,′db6′,2);
D3=wrcoef(′d′,C,L,′db6′,3);
subplot（2，2，1）；plot（A3）；title（′近似部分A3′）
gridon
subplot（2，2，2）；plot（D1）；title（′细节部分D1′）
gridon
subplot（2，2，3）；plot（D2）；title（′细节部分D2′）
gridon
subplot（2，2，4）；plot（D3）；title（′细节部分D3′）
gridon

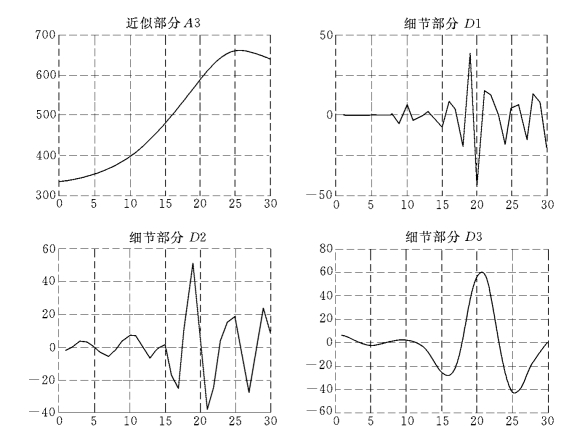

可以得到细节序列D1、D2、D3和近似序列A3，如图3-10所示。
图3-10 三次分解产生的分解序列图
（2）分解后数据的获取。从分解后的图像中逐个摘取数据，把图表还原为数据序列。
（3）各序列的预测。利用神经网络工具ANN，对上述的4个数据序列分别预测，即得到4个预测序列（表3-25）。
（4）小波的重构。根据小波分析产生的子序列的不同特点，分别选取不同数量的过去时间点数进行预测。第j层分解采用的过去时间点的数目为rj，令
其中：f0，f1，…，fN分别为预测函数。函数fj建模的数据个数为rj个。图3-11中实线表示小波分解生成的子序列，虚线表示神经网络预报的结果。将所有子序列的预测结果线性相加，就可以得到原序列的预测值：

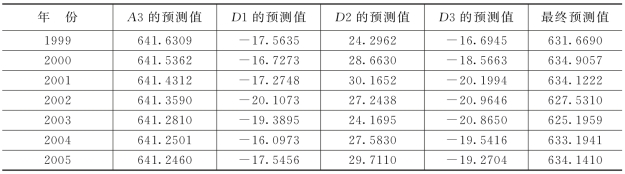

其结果见表3-18。
表3-18 预测结果表
实际值与预测值的比较见表3-19。
表3-19 实际值与预测值的比较
我们以1970～1999年的需水量数据作为测试样本，测试结果见表3-18。采用神经网络模型对周期成分和趋势成分进行预测，预测步长为1年，得到1999～2005年需水量的趋势和周期成分，然后与纯随机成分重构得到年径流序列，各成分的预测过程线和实测过程线如图3-10、图3-11所示，预测效果见表3-19。由该表和图3-11可以看出，该小波神经网络的预测可达到精度要求。预测的相对误差最大为5.9%，达到了很高的精度。鉴于此，我们应用上述小波和神经网络相结合的预测模型对1999～2005年的需水量进行预测，结果如图3-11所示。

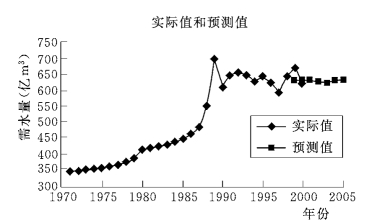

图3-11 预测结果分析图
