6.安全标志在电梯中的应用

GB 5083—1999《生产设备安全卫生设计总则》中规定：生产设备易发生危险的部位，必须有安全标志。

电梯有许多地方设置了标志，以便使乘客和维修人员了解该电梯的相关数据与须知，或增强乘客和维修人员的安全意识，保证电梯安全运行，防止发生人身伤害事故。我国电梯标志借鉴和参照采用了GB 2894—2008《安全标志及其使用导则》中的相关内容。

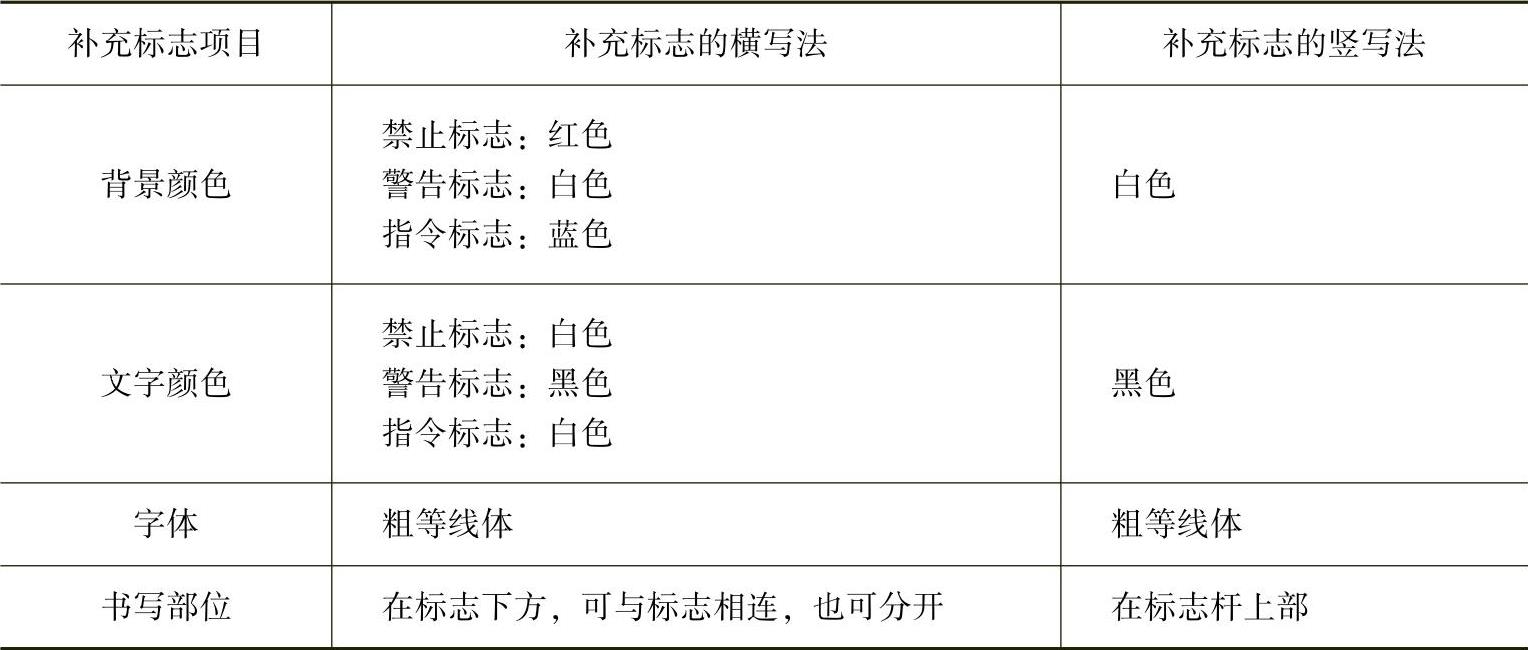

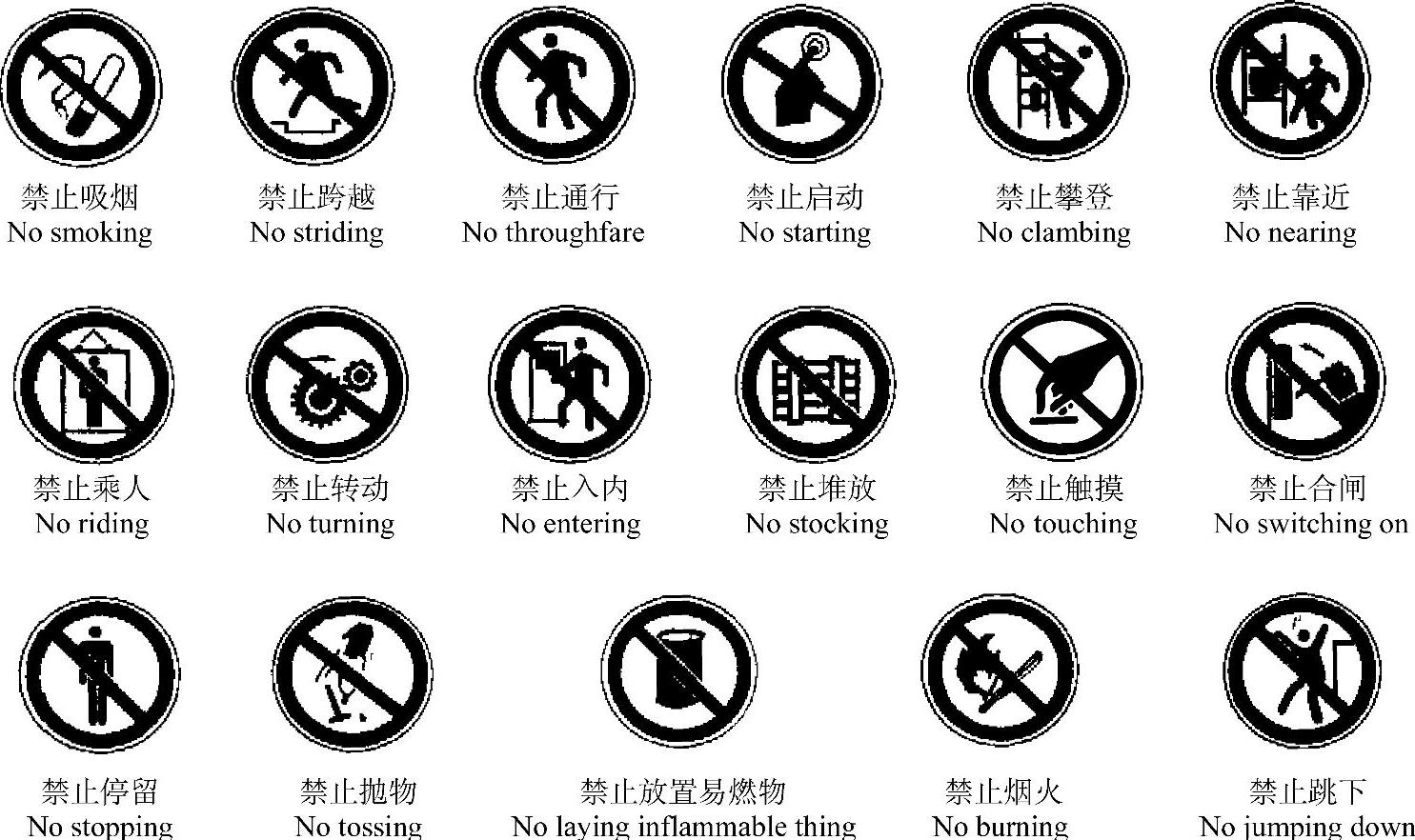

电梯的安全标志可分为说明类标志、提示类标志、指令类标志、警告类标志、禁止类标志及补充标志。

（1）说明类标志这类标志主要指电梯设备铭牌，这些铭牌都应由设备生产厂家提供并固定在适当的位置，铭牌应字迹清楚、固定牢固。这类标志主要有：

1）轿厢内铭牌内容有轿厢额定载荷、乘客数量、生产厂家等。铭牌上的汉字、数字、大写字母高度不得小于10mm，小写字母不得小于7mm。

2）安全钳、限速器、缓冲器、层门锁紧装置铭牌内容除应标明设备名称、型号、生产厂家、生产日期外，还应标明型式试验标志及出处，限速器还应标明已测定好的动作速度。

3）电动机、曳引机、制动器、控制柜等设备铭牌上除应标明设备名称、型号、生产厂家、生产日期外，还应标明主要技术数据，如电动机额定容量、接线方式、曳引机速比、减速机型号等。

（2）提示类标志该类标志主要用数字、文字、图形符号来提醒人们注意以防止发生事故。这类标志主要有：

1）在承重梁和吊钩上应标明最大允许载荷，防止吊装时超载。

2）应在曳引轮旋转部位的边缘或附近，标明轿厢向上、向下时的旋转方向，限速器应标明与安全钳动作相应的旋转方向，以利于维修人员识别。

3）曳引电动机轴端盖处应标明轿厢上、下行时，电动机的旋转方向，以便于人工盘车时辨别。

4）机房及轿厢操作盘内、轿厢顶操作盒、底坑操作盒等处设置的停止按钮，其旁边应标示“停止”字样。

5）轿厢顶操作盒、机房等处设置的检修开关处的，应标示“检修”、“正常”字样，以便于操作者识别。

6）轿厢顶操作盒、机房等设有上、下行方向按钮的旁边，应标示出轿厢运行“上”、“下”字样，以避免错误操作的可能。

7）紧急开锁三角钥匙上应附带有说明文字的小牌，用来提醒人们注意使用此钥匙可能引起的危险，并注意在层门关闭后应确认其已锁牢。

8）机房控制柜、曳引机、主开关应有相互对应的编号，以防止错误操作的可能。

9）GB 7588—2003规定：在机房内应易于检查轿厢是否在开锁区。例如：这种检查可借助于曳引绳或限速器绳上的标记。在曳引绳上做标记，可以在机房内检查轿厢的位置，其方法是：在机房主机承重梁上做一标记，将轿厢逐一平层，每当平层时在曳引绳上做一层站标记，该标记与承重梁上的标记相对应。做标记的方式有多种，楼层较低时，比如六层六站电梯，曳引绳为六根时，可采用对应法，即第一根绳代表一层楼，依次类推，当第五根绳标记与承重梁上标记对应时，就表示轿厢处在五层平层位置。绳少楼层多时，可采用二进制或8421制表示法，将表示方法制成表格挂在机房显眼位置。标记一般用黄色，其长度为200～250mm，两端站做特殊标记，标记应明显且处于不会被曳引机挡住视线的位置。标记的作用是当电梯断电或发生故障停梯时，在机房就可以知道轿厢所处的位置，便于处理故障或手动操作电梯。

提示类标志应设在明显、容易出现误操作的地方并应易于识别。

（3）指令类标志该类标志是强制人们必须做到某种动作或采用防范措施的图形标志。主要有：

1）在电梯安装现场，凡进入人员必须戴安全帽。

2）在2m以上的高度作业时必须使用安全带。

3）焊工电焊时必须戴防护眼镜。

4）电工作业时必须穿防护鞋。

5）在粉尘作业中必须戴防尘口罩。

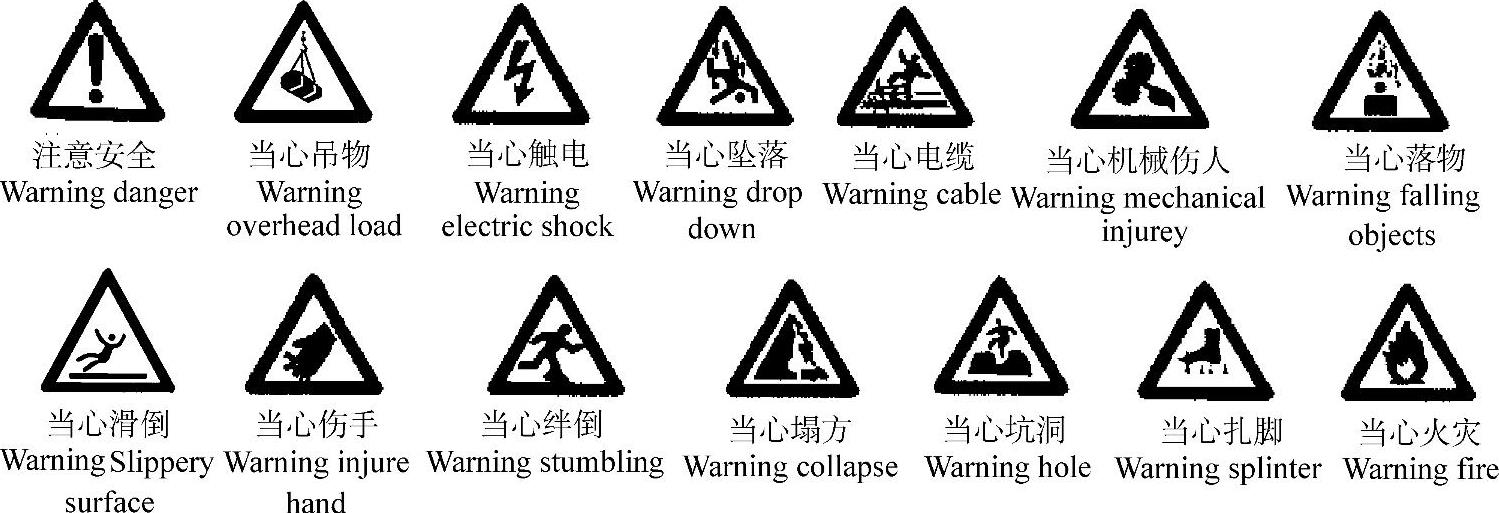

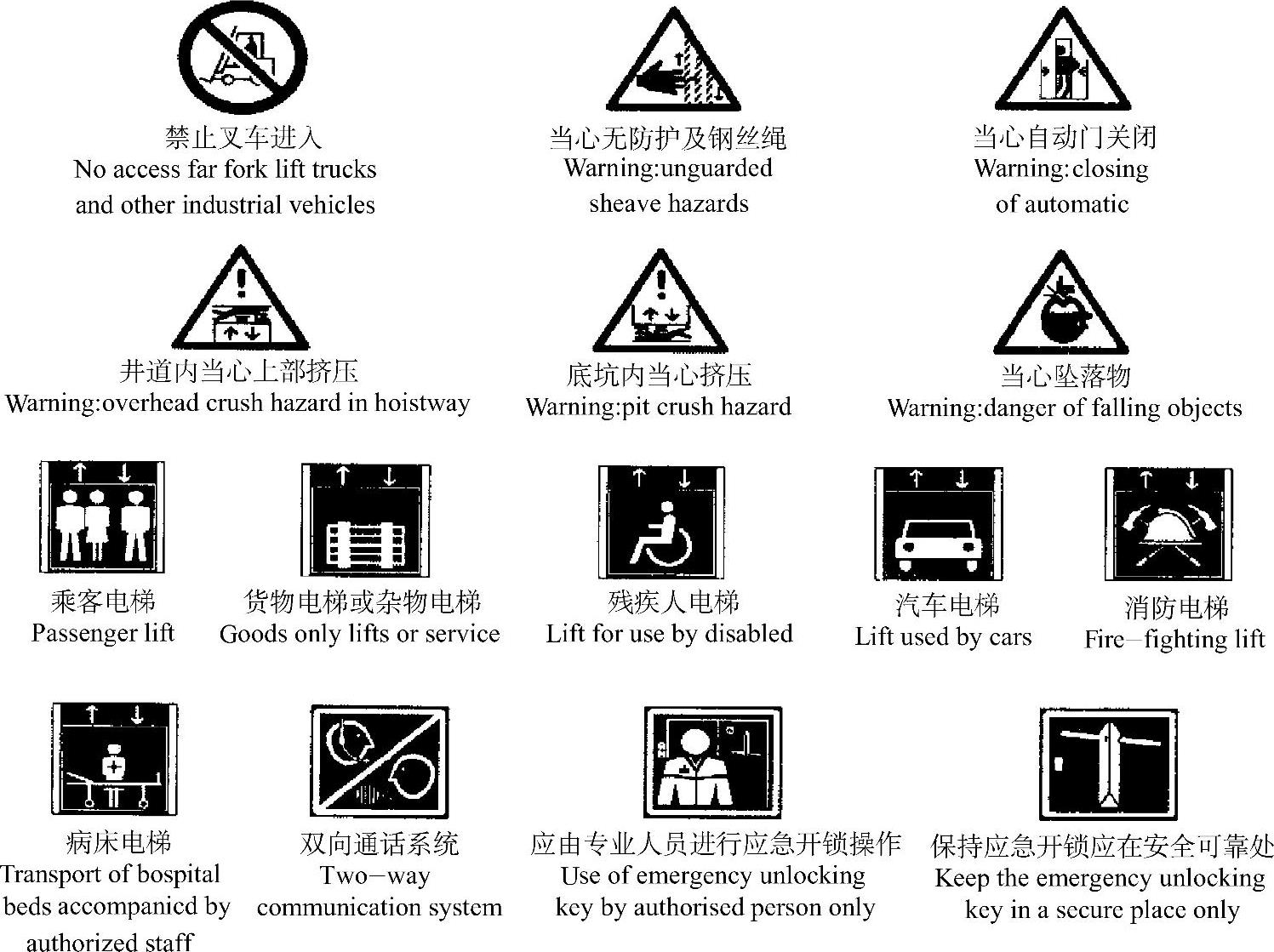

（4）警告类标志该类标志是提醒人们对周围环境引起注意，以避免可能发生危险的图形标志，在警告类标志旁边，往往还附有警告语言。警告语言应通俗易懂、上口好记，字迹应清晰、规范，例如：

1）井道检修门近旁设有“电梯井道危险，未经许可禁止入内”等警示语言。

2）通往机房和滑轮间的门外侧应设有“机房重地，未经许可禁止入内”等警示语言或警告标志。

3）对于活板门，应设永久可见的“谨防坠落——重新关好活板门”等警示语言或警告标志。

4）在层门三角钥匙孔的周边应贴有警告语言：“禁止非专业人员使用三角钥匙；门开启时，先确定轿厢位置。”
