4.万用表
万用表也称万能表，可以用来测量交直流电压、直流电流、电阻等，功能多的万用表还可以测量交流电流、电容量、电感量、封断二、二极管的极性等。
万用表的种类很多，大致分为指针式万用表和数字式万用表两大类型。
（1）指针式万用表 使用前应了解盘面上各旋钮、插孔的作用，每只万用表都有原理和使用说明，应该读懂后再使用并注意下列问题：
1）测量时将表摆放平稳，以确保读数的准确。
2）首先检查表针是否在机械“0”位，若不在应予以调整。测量电阻时先将两只表笔对搭，调整“Ω”调整器使指针指在零。当变换电阻挡时，应重新调整。如果指针总不能指零，则可能表内电池耗尽需更换。
3）测量前应选择好表盘上各旋钮的位置，旋钮所指位置必须与要测的项目内容一致，表笔插接正确，严格禁止用电流挡测电压，用电阻挡测电压、电流等错误操作。测量电阻时，被测物应不带电。
4）选择测量范围内时，如果知道被测的大概数值，应选择能使指针在满刻度1/2～2/3附近的量程，这样读数更准确。若不知被测数值，则应从大量程挡开始测量，多次选择使读数准确。换挡时表笔应脱离被测物。测量直流电压时，应注意极性，防止表针反起而被打坏。
5）每次测量后，应将表盘上的选择开关旋至空挡或高电压挡位上，以防止下一次测量时错误操作，也不要放在电阻挡上，以免表笔短接损耗表内电池。
测量微机控制电梯的直流电压时，应使用内阻在200kΩ以上的高灵敏度的万用表或数字电压表。表7－2为指针式500型万用表主要技术性能。

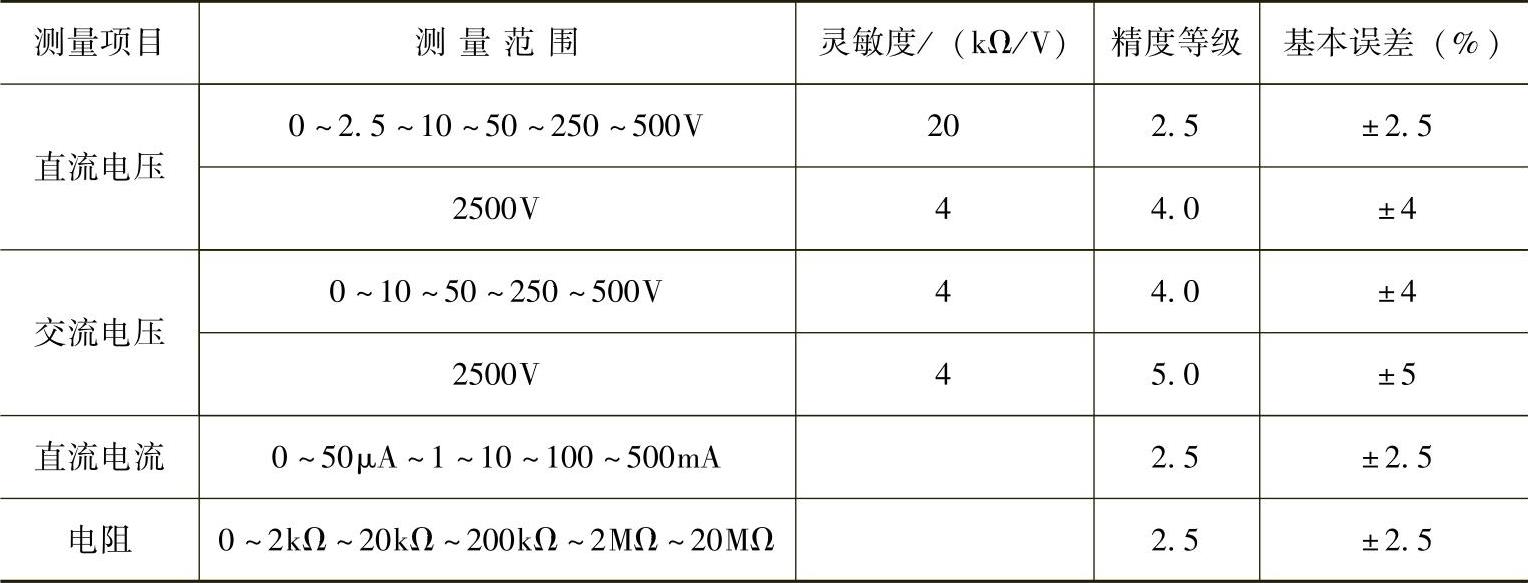

表7－2 指针式500型万用表主要技术性能
（2）数字式万用表 数字式万用表具有测量精度高、显示快、体积小、重量轻、耗电少、能承受过负荷，以及可在强磁场区使用等优点，得到了广泛的使用。下面介绍DM－100型数字万用表及其使用。
1）DM－100型数字万用表面板上设置了电源开关、量程开关、测量状态开关、显示器、hFE测试插座和输入端子，如图7－10所示。
①电源开关：此开关能实现PNP和NPN晶体管的选择功能，测量hFE时，PNP型晶体管开关置于中间位置，NPN型晶体管开关置于右端，其他测量状态下该开关无影响。使用完毕应将开关置于OFF位置。

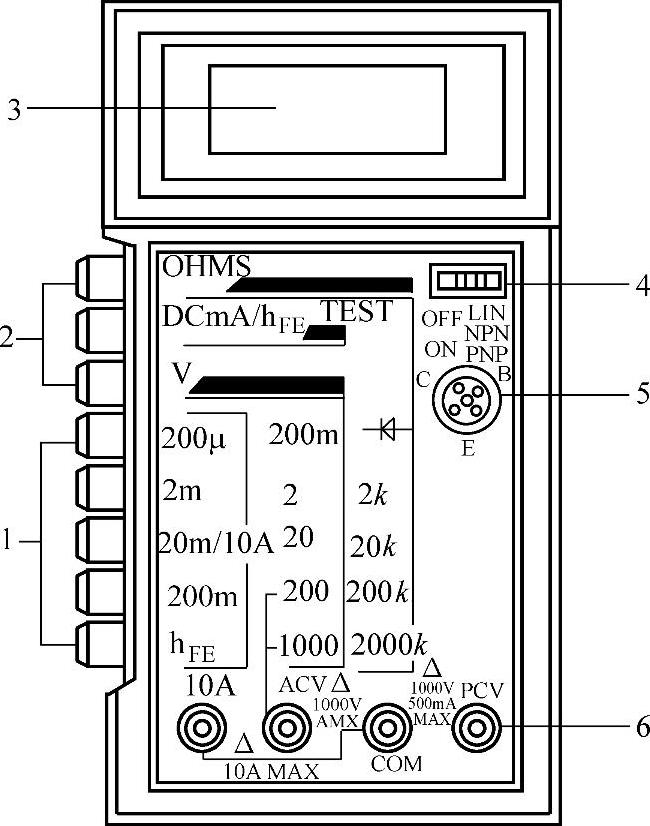

图7－10 DM－100型数字万用表面板
1—量程开关 2—测量状态开关 3—显示器 4—电源开关 5—hFE测试插座 6—输入端子
②显示器：采用液晶显示，最大指示值为1999，极性指示仅显示负（－）。当被测信号超过1999或－1999时，在靠左端的位置上显示（1）或（－1），表示已超出测量范围。
③测量状态开关：该组开关用以选择测量直流电压、交流电压、直流电流、电阻功能。
④量程开关：依照被测信号大小，选择合适的量程。
⑤hFE测试插座：用以测量晶体管，PNP与NPN晶体管类型选择由电源开关实现。插座边标有晶体管B、C、E三个极，小型晶体管可以插入直接测量。
⑥输入端子：面板上有四个输入被测信号的端子。黑色表笔总是插入公共的“COM”端子。红色表笔通常插入“＋”端子；当测量交流电压时，需将红色表笔插入“ACV”端子；当被测直流电流大于200mA时，需将红色表笔插入“10A”端子。
2）测量方法和注意事项。
①直流电压测量：把红色表笔接“＋”端，黑色表笔接“COM”端，电源开关置于“ON”，按下“V”状态开关，按照被测电压大小，按下合适的量程开关，将表笔接到被测电路两端即可。
②交流电压测量：把黑色表笔接“COM”端，红色表笔接“ACV”端，电流开关置于“ON”，按下“V”状态开关，再根据被测交流电压大小，在200V或1000V挡中按一个量程开关，将表笔接到被测电路上即可。
③直流电流量：把黑色表笔接到“COM”端，红色表笔接到“＋”端，电源开关置于“ON”，按下“DCmA”状态开关，按照被测电流大小，选择合适的量程开关，将表笔接入被测电路，显示器就有指示。被测电流超过200mA时，红色表笔应插入10A插座，量程开关选20mA/10A挡。
④电阻测量：把红色表笔插入“＋”端，黑色表笔插入“COM”，电源开关置于“ON”，按下“OHMS”状态开关，按照被测电阻大小，选择合适的量程开关，将表笔接于被测物两端，显示器显示电阻值。用电阻检查二极管或电阻导通状况时，蜂鸣器发出声响表示通路。
⑤测量二极管：把黑色表笔接到“COM”端，红色表笔接到“＋”端，按下状态开关“OHMS”，电源开关置于“ON”，按下量程开关于“”处，将表笔接到二极管两端。当正向检查时，二极管应有正向电流流过，若二极管良好时应显示一定值，其正向压降等于显示数乘以10。例如：好的硅二极管正向压降值在400～800mV，如果显示70，则正向压降近似为700mV。如果被测二极管是坏的，则显示“000”（短路）或“1”（开路）。当反向检查时，若二极管是好的，则显示“1”，若二极管是坏的，则显示“000”或其他。
⑥hFE测量：测PNP型晶体管时将电源开关置于中间的“ON”位置，按下“DCmA/hFETEST”状态开关和“hFE”量程开关，将晶体管三个极对应地插入E、B、C孔中，显示器即显出被测管的hFE值。
⑦注意事项：装入电池时电源开关应置于“OFF”位置。测量前应选好状态开关和量程开关所应处的位置，不要搞错。改变测量状态和量程之前，表笔不要接触被测物。不要在能产生强大电气噪声的场合中使用，否则会引起读数误差或不稳定现象。
⑧测量完毕后，电流开关应置于“OFF”位置。
