5.钳形电流表

5.钳形电流表

在测量电梯平衡系数时，一般采用电流—负荷曲线图法，这时的电流测量，就使用钳形电流表。目前使用的钳形电流表有指针式和数字式两种。

钳形电流表由电流互感器和电流表组成。互感器的铁心活动部分与手柄相连，测量时按动手柄使活动铁心打开，将被测导线置于钳口中，然后使铁心闭合。导线是互感器的一次侧，当导线中有电流流过时，二次线圈产生感应电流，与次级相接的电流表中随之产生电流，其值大小由导线中的工作电流和初、次级圈数比确定。

钳形电流表的优点是使用方便，常用于不切断电路的场合。缺点是准确度较差，一般为2.5级以下。采用整流式磁电系测量机构的钳形电流表只能测量交流电流；采用电磁系测量机构的可以测量交直流电流。常用钳形电流表的技术数据见表7－3。

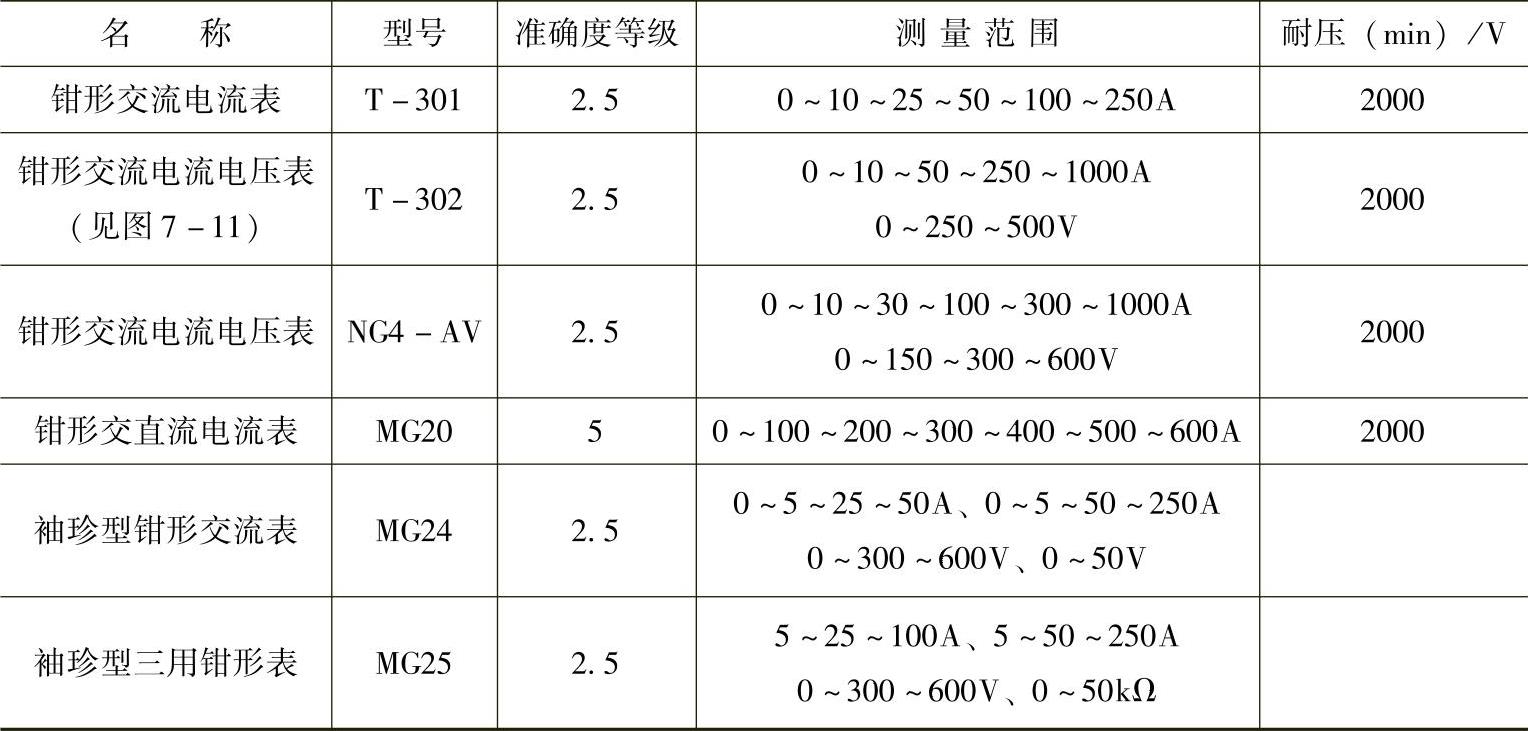

表7－3 常用钳形电流表的技术数据

使用钳形电流表前应仔细阅读该表的使用说明书，正确选择应使用的量程。测量时应注意以下事项：

1）测量时，操作者应保持与带电体的安全距离，以防发生触电事故。

2）如测量前已知被测电流大致范围，可选用适当量程；若不知被测电流大小，则应选用最大量程挡，再观察被测电流大小，适当改变量程。改变量程时，应将表脱离导线，防止损坏仪表。

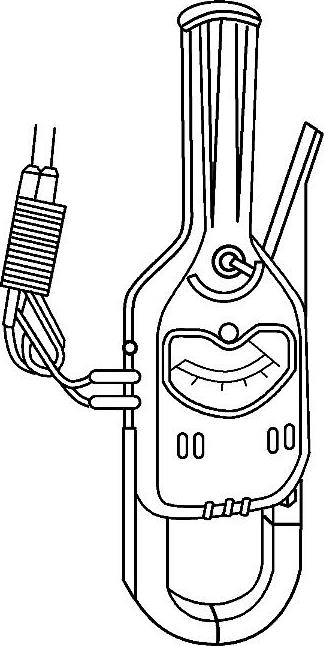

图7－11 T－302型钳形交流电流电压表外形

3）测量交流电流时，应将导线置于钳口中间位置并使钳口闭紧。表盘应呈水平位置，以使读数准确。夹一根相线读数为本相线电流，夹两根相线读数为第三相的线电流，夹三根相线若负载平衡其读数为零。

4）测量5A以下电流值时，可将被测导线在表的钳口上多绕几圈，用所测电流值除以钳口内导线根数，其值就是所测电流数，这样测的结果比较准确。

5）测量后，把旋转钮放在最大量程挡，防止下次使用时未选对量程而损坏仪表。
