搭设脚手架时的安全操作技术

3.搭设脚手架时的安全操作技术

脚手架的搭设应由电梯安装单位向具有搭设脚手架资质的单位提出使用要求。脚手架搭设施工单位制定搭设方案，报本单位安全部门和有关技术部门审批后搭设。脚手架的传统用材有杉木、楠竹、钢管三种，近年来广泛使用钢管，使用钢管搭设脚手架时，应遵照扣件式钢管脚手架的有关规定搭设。

1）钢管搭设的脚手架其承载压力不得于小2.5kPa（250kgf/m²）。安装载重量在3000kg以下时，可采用单井字式，如图6－3中实线部分所示；安装载重量在3000kg以上时，必须采用双井字式，如图6－3中的虚线部分所示。

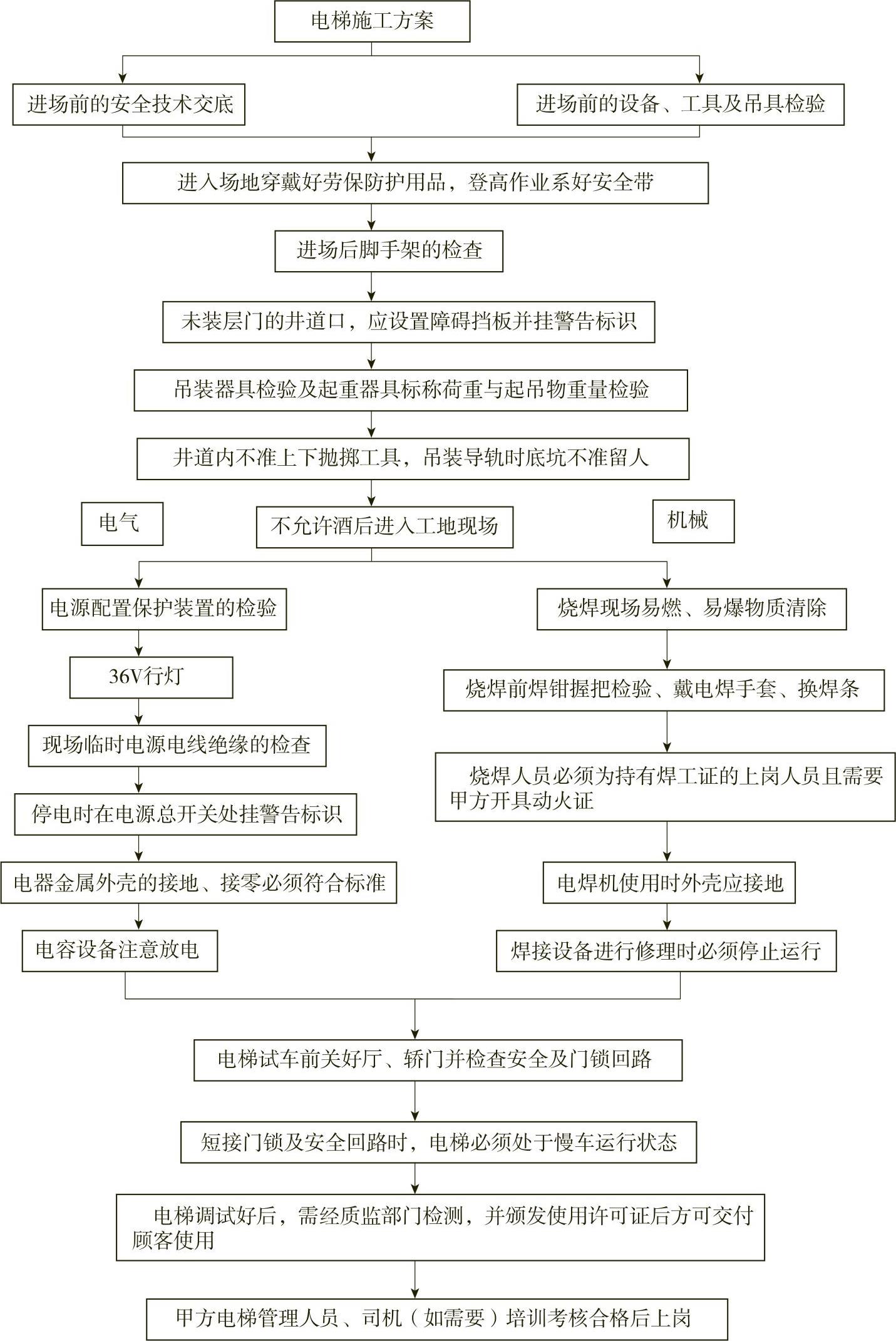

图6－2 电梯安装过程安全控制图

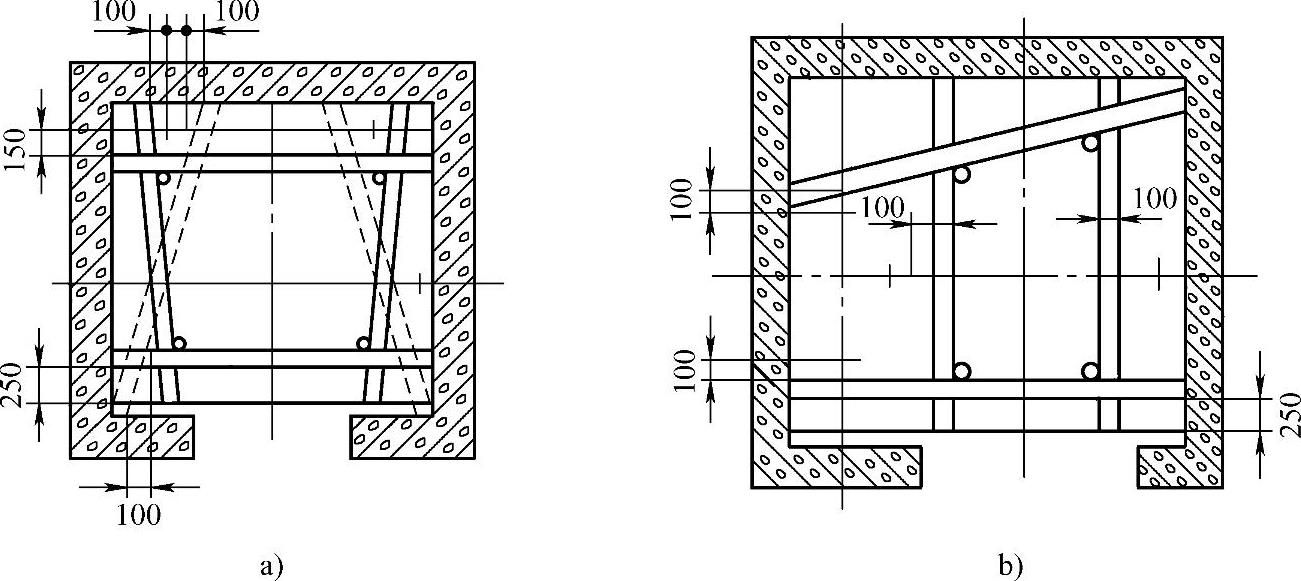

图6－3 搭设脚手架型式示意图

a）对重在轿厢后侧 b）对重在轿厢旁侧

2）脚手架立管最高点位于井道顶板下1.5～1.7m处为宜，以便稳放样板。顶层脚手架立管最好用四根短管，拆除此短管后，余下立管的顶点应在最高层牛腿下面500mm处，以便安装轿厢，如图6－4所示。

3）脚手架排管档距以1.4～1.7m为宜，每层层门牛腿下面200mm处应设一档横管，两档横管之间应加装一档横管，以便于上下攀登（图6－5a）。

4）脚手架两端探出排管150～200mm，用8号铝铅丝将其与排管绑牢，如图6－5b所示。

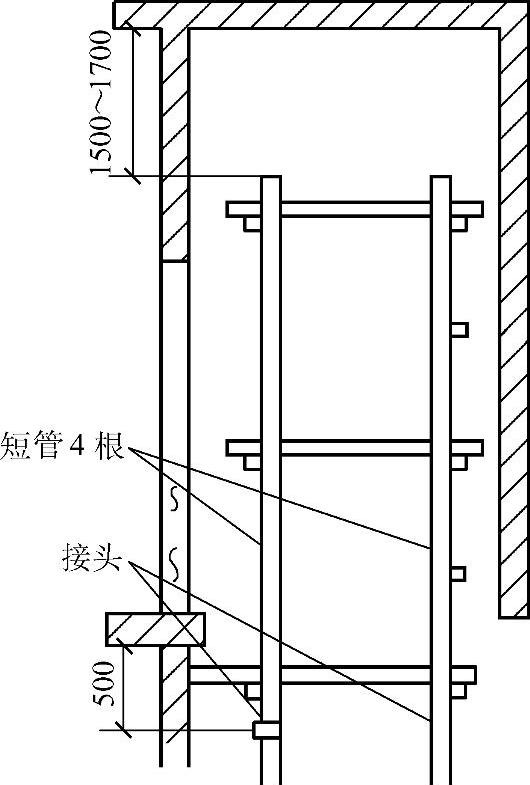

图6－4 脚手架立管搭设

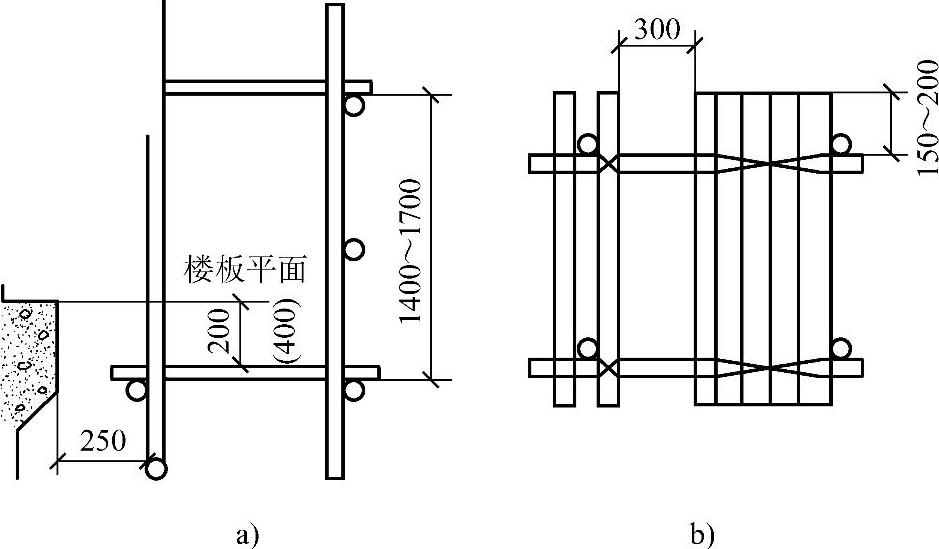

图6－5 脚手架探出排管搭设

5）为防止脚手架摇摆，应在每5m（或每3层脚手板）的间隔处与墙壁进行抵挂支撑，在脚手架的顶部也应与墙壁进行支撑。

6）钢管脚手架应可靠接地，接地电阻应小于4Ω。脚手架搭设好后，必须进行质量验收，并将验收结果填入脚手架验收记录表中（见表6－3）。

表6－3 脚手架验收记录表
