制作样板架时的安全操作技术

4.制作样板架时的安全操作技术

样板架制作是电梯安装的重要环节，安装施工的全过程将严格按照样板架所放下的铅垂线进行，因此是直接影响电梯安装质量的关键性工作。

样板架制作时的安全操作技术如下：

1）样板架的制作应以电梯安装平面图给定的尺寸参数为依据，其中包括轿厢宽度、轿厢导轨间距、对重导轨间距、厅门口净宽度以及轿厢地坎的间隙等，从而确定出轿厢中心与对重中心、轿厢两侧导轨支架间距、对重两侧导轨支架间距和厅门门口中心等位置尺寸，上述尺寸参数不够明确时，可对相关设备进行实测，做到准确无误。表6－4为样板架检验记录。

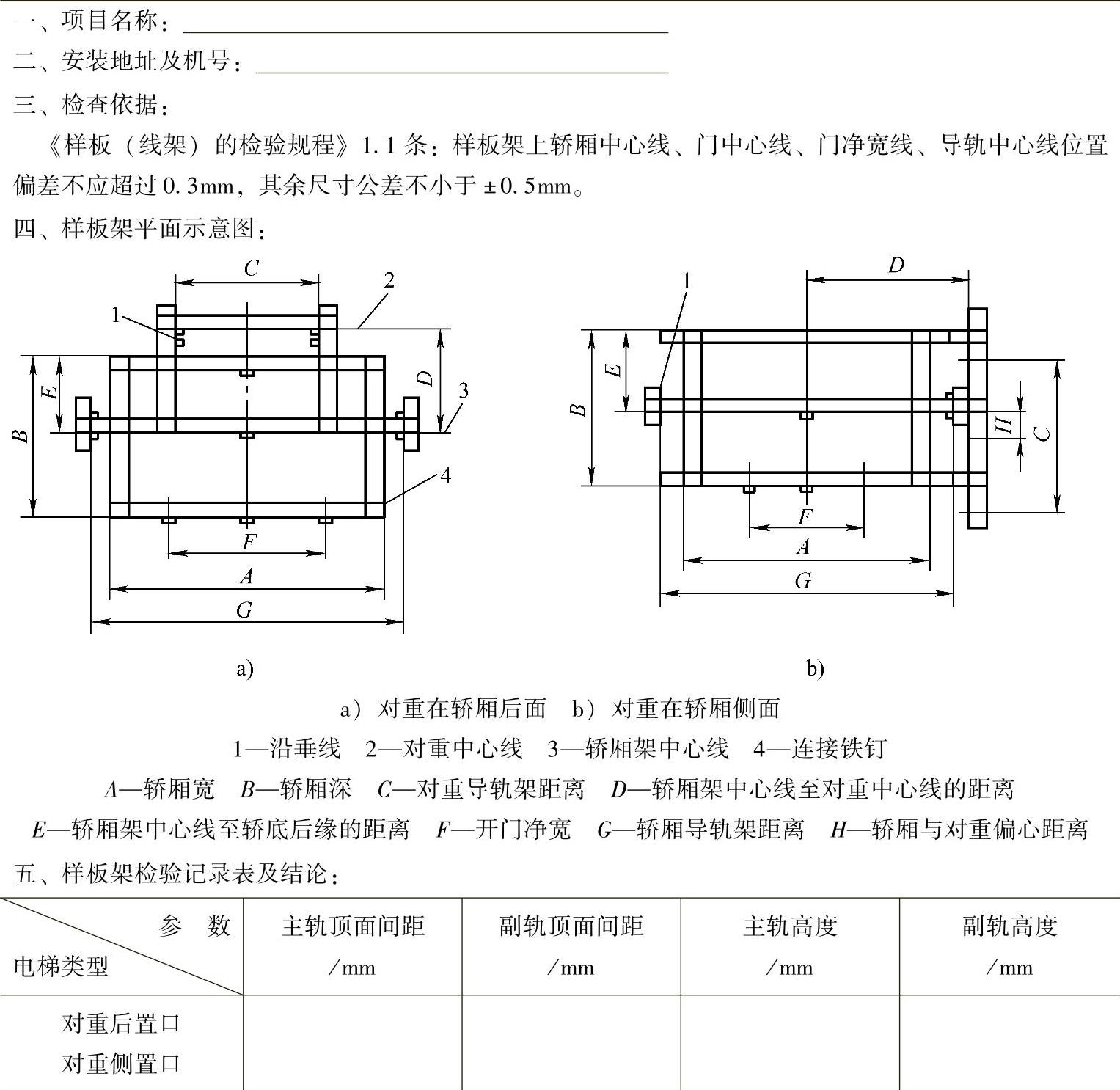

表6－4 样板架检验记录

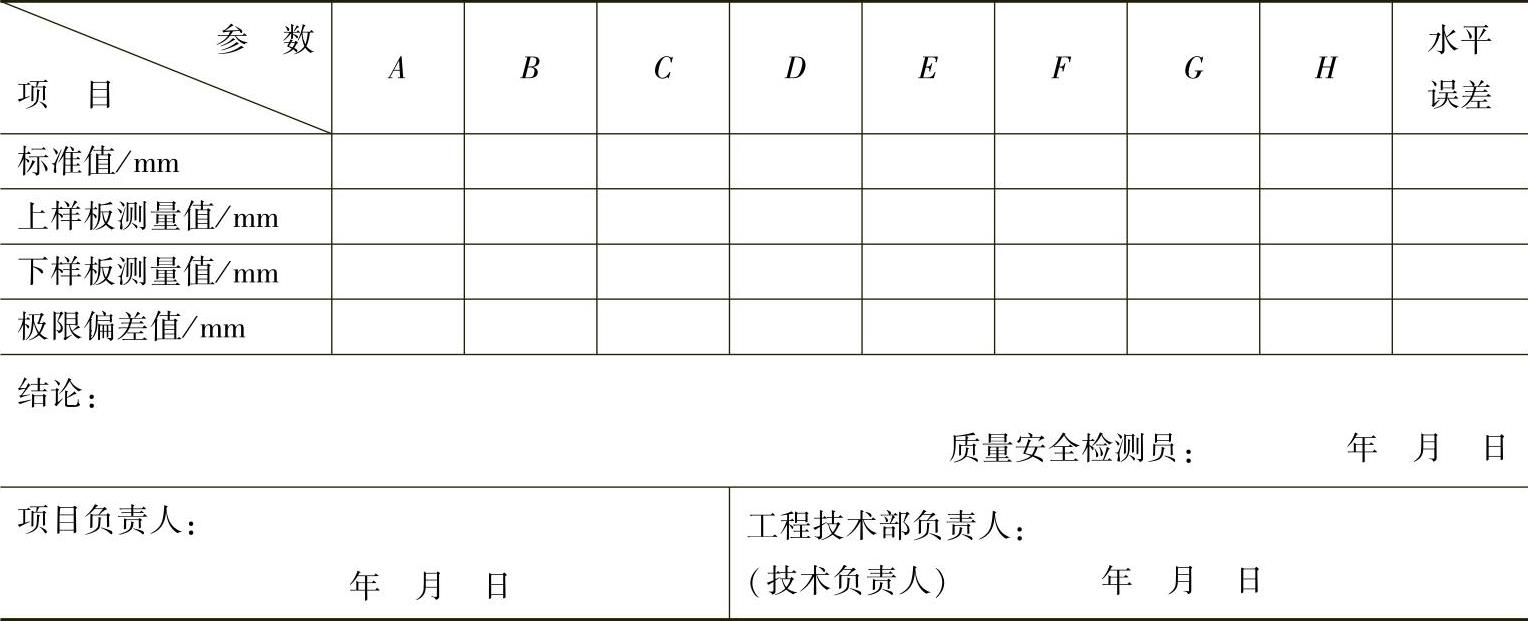

（续）

2）无论是采用直钉木条式还是整体式制作样板架，都需在井道顶板下1m左右处剔洞或打设膨胀螺栓，以将木梁或角钢固定在井道壁上，如图6－6所示。剔洞或打设膨胀螺栓时，应站好位置，系好安全带，戴防护眼镜，手拿工具，不得戴手套，不得上下交叉作业。

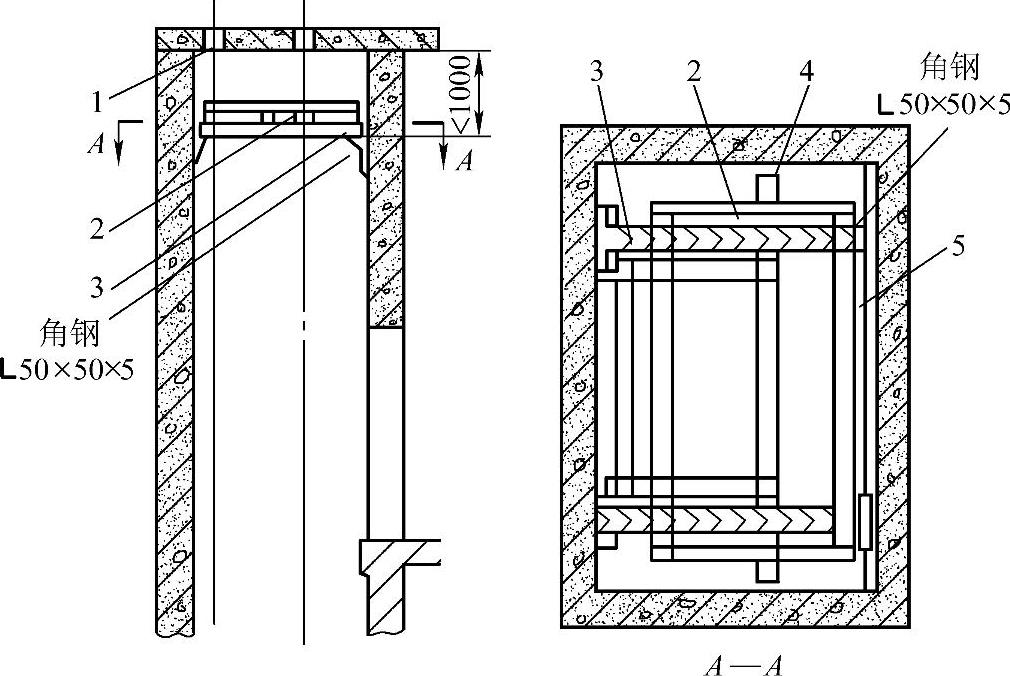

图6－6 墙孔固定样板架示意图

1—机房楼板 2—上样板架 3—木梁 4—固定样板架的螺钉 5—铅垂线

3）测量井道、确定标准线时，应注意电梯安装好后轿厢及对重作上下运动时，其运动部分与井道内静止的部件及建筑结构的净距离不得小于50mm。

4）放基准垂线时，临时拴用的重物不宜超过1kg并应拴牢，防止坠落伤人。

5）样板架木梁或角钢不得承载样板架以外的重量。
