电梯导轨卡尺

电梯导轨卡尺是用来对轿厢导轨和对重导轨在就位后，出现的位置偏差进行调校的一种专用测量工具。调校的基准是挂两根导轨中心铅垂线，并用如图7－17所示的粗校卡板，分别自上而下地调整两列导轨的三个工作面，修正与导轨中心铅垂线的偏差值。经过粗调整和初调校后，再用精校卡尺进行精校，确保两列导轨的间距和垂直度符合设计要求。

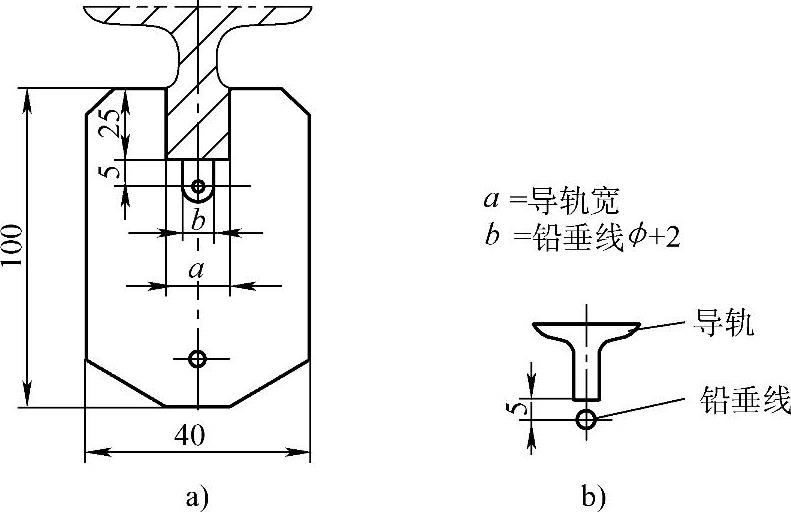

图7－17 粗校卡板

a）粗校卡板 b）导轨与中心铅垂线

导轨卡尺一般都是由安装技术人员，根据两列导轨的设计安装尺寸确定组装的。卡尺两端用的卡板指示器、指针、侧面、顶面卡口等部位精度要求高，两端的指针应在同一条中心线上。在测量两根导轨的侧面时，可以直接检测两根导轨的偏差情况。两指针的侧基准边与导轨侧工作面应靠紧、贴实，两指针尖应同时指向卡尺中心线零位，这说明被测的两根导轨都没有偏扭和误差的情况。

测量两根导轨的轨顶距和垂直精度，如图7－18所示，卡尺一端与导轨顶面靠紧，另一端距离导轨保持有1mm的距离，按照这个值调整导轨。精校卡尺的纵横中心线要与轿厢中心线、对重中心线相对应。
