8.接地摇表

接地摇表主要用于直接测量各种接地装置的接地电阻和土壤电阻率。接地摇表型号较多，使用方法也不相同，但基本原理是一样的。常用的国产接地摇表有ZC－8型、ZC－29型等。

ZC－8型接地摇表由高灵敏度检流计、手摇发电机、电流互感器和调节电位器等组成。当手摇发电机摇把以120r/min转动时，发电机便产生90～98Hz交流电流。电流经电流互感器一次绕组、接地极、大地和探测针后回到发电机。电流互感器产生二次电流使检流计指针偏转，借助调节电位调节器使检流计达到平衡。该表测量范围有0～1～10～100Ω和0～10～100～1000Ω两种。

ZC－29型等接地摇表，主要用于测量电气接地装置和避雷接地装置的接地电阻。该摇表由手摇发电机、检流计、电流互感器和滑线电阻等组成。该表测量范围0～10Ω，最小分度0.1Ω；测量范围0～1000Ω，最小分度10Ω。辅助接地棒的接地电阻当测量范围为0～100Ω时不大于2000Ω，0～1000Ω时不大于5000Ω，对测量均无影响。

测量时先将电位探测针P、电流探测针C插入地中，应使接地极E与P、C呈一直线并相距20m，P位于E与C之间，再用专用测量导线将E、P、C与表上相应接线柱分别连接，如图7－13所示，测量前应将被测接地引线与设备断开。

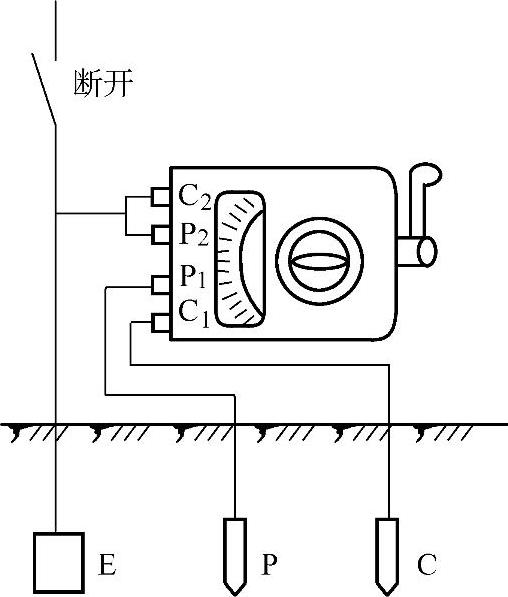

图7－13 接地电阻的测量

摇测时表放于水平位置，检查检流计的指针是否在中心线上，否则应用零位调整器把指针调到中心线。然后将表“倍率标度”置于最大倍数，缓慢摇动发电机手把，同时旋动“测量标度盘”，使指针在中心线上。用“测量刻度盘”的读数乘以“倍率标度”倍数，得数为所测的电阻值。

测量完毕后将开关拨于“O”或“关”的位置，以免缩短热敏电阻使用寿命。
