7.绝缘电阻表
绝缘电阻表又称绝缘摇表，有指针式和数字式两种，用途是测量电气设备的绝缘电阻。电梯电气设备的额定电压为500V以下，一般应选用250～500V绝缘电阻表。微机控制电梯禁止使用手摇式绝缘电阻表，应用内阻200kΩ以上、500V电池式绝缘电阻表。
绝缘电阻表由磁电系比率计和手摇直流发电机组成。晶体管绝缘电阻表由高压直流电源和磁电系比率计或磁电系电流表组成。
绝缘电阻表有三个接线柱，分别为“线路”或“L”、“接地”或“E”、“屏蔽”或“G”。测量电力线路或照明线路绝缘电阻时，“L”接被测线路，“E”接地，若接反会产生测量误差。测量电力电缆的绝缘电阻时，将“G”接在电缆绝缘纸上，这样可消除芯线绝缘层表面漏电所引起的测量误差。如图7－12a所示为测量对地绝缘电阻，图7－12b所示为测量相间绝缘电阻。

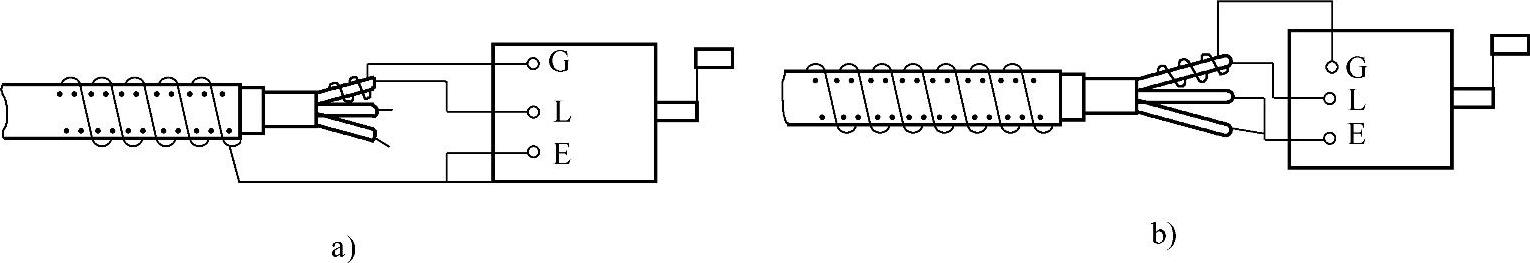

图7－12 绝缘电阻表测量绝缘电阻
a）对地 b）相间
测量时的注意事项：
1）测量时首先切断被测设备电源，有较大电容的设备如电力电缆、电容器、变压器等，应先行放电。测量中禁止他人接触被测设备。测完后放电，以免触电。
2）绝缘电阻表的引线应采用两根单独多股的软线，不能将引线绞在一起，以减少测量误差。
3）将表放于水平位置，使测量导线处于开路状态，摇动绝缘电阻表，指针应指在“∞”处，再将“L”与“E”导线短路，摇动绝缘电阻表指针应指在“零”处。晶体管型绝缘电阻表不宜用短路校验。
4）摇测绝缘电阻时，应保持额定转速，一般为120r/min，读取1min后的摇测值，这时绝缘体的吸收电流已趋于稳定，测量较准确。
5）测量潮湿环境中的低压电气设备绝缘电阻时，不宜使用从1MΩ或2MΩ开始起读的绝缘电阻表，若设备绝缘电阻小于1MΩ，仪表则无指示，容易误认为是零值，应选用从零值起读的绝缘电阻表。
6）被测点应擦拭干净、无油污，以免因漏电产生测量误差。
