电气设备接零或接地的规定
1）在施工现场专用变压器供电的TN⁃S接零保护系统中，电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出（见图2－23）。

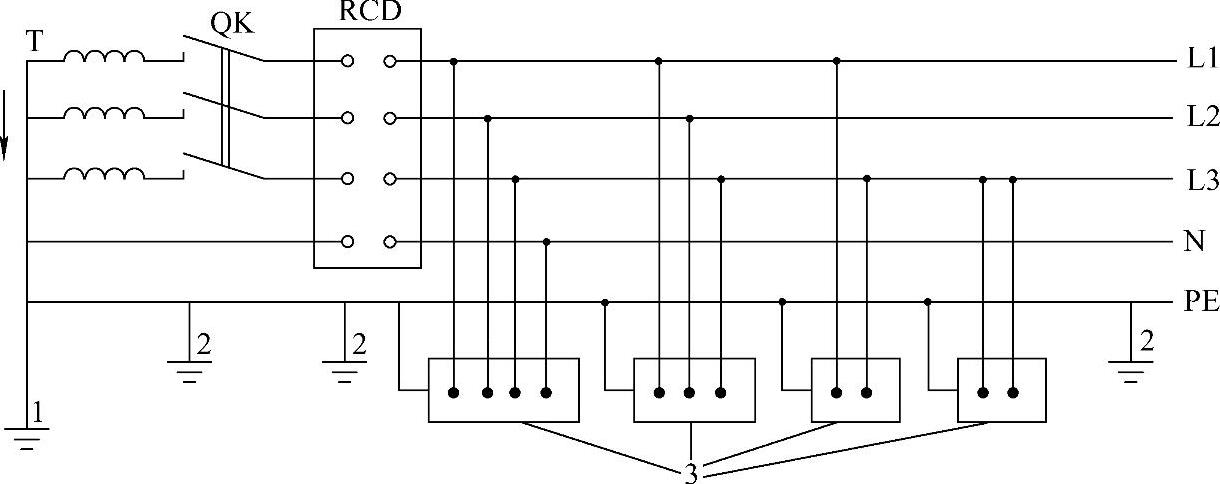

图2－23 专用变压器供电时TN－S接零保护系统示意图
1—工作接地 2—PE线重复接地 3—电气设备金属外壳（正常不带电的外露可导电部分） L1、L2、L3—相线 N—工作零线 PE—保护零线 QK—总电源隔离开关 T—变压器 RCD—总漏电保护器（兼有短路、过载、漏电保护功能的漏电保护器）
2）当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不得一部分设备做接零保护，另一部分设备做接地保护。
3）采用TN系统做接零保护时，工作零线（N线）必须通过总漏电保护器，保护零线（PE线）必须由电源零线重复接地处或总漏电保护器电源侧零线处引出，形成局部TN⁃S接零保护系统（见图2－24）。

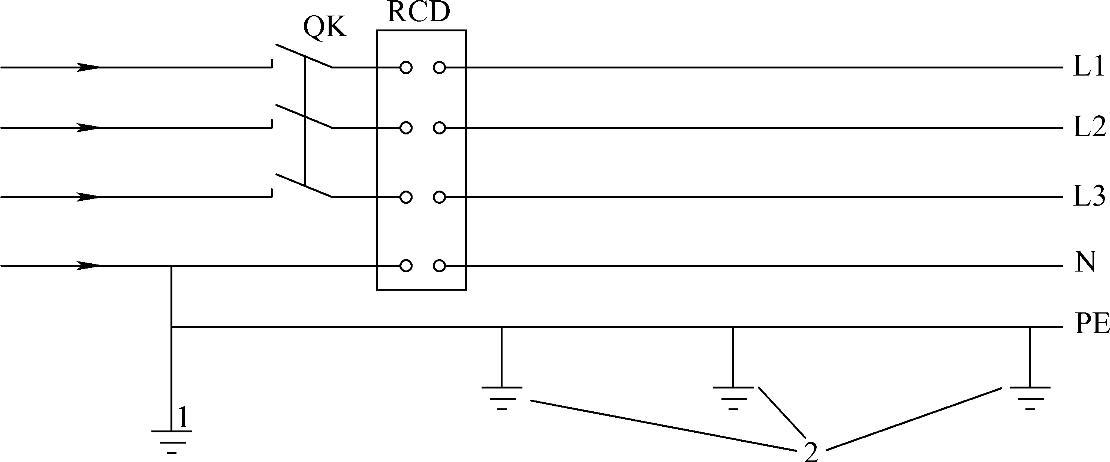

图2－24 三相四线供电时，局部TN⁃S接零保护系统保护零线引出示意图
1—PEN线重复接地 2—PE线重复接地 L1、L2、L3—相线 N—工作零线 PE—保护零线 QK—总电源隔离开关 RCD—总漏电保护器（兼有短路、过载、漏电保护功能的漏电保护器）
4）在TN接零保护系统中，在总漏电保护器的工作零线与保护零线之间不得再做电气连接。
5）在TN接零保护系统中，PE零线应单独敷设。重复接地线必须与PE线相连接，严禁与N线相连接。
6）使用一次侧由50V以上电压的接零保护系统供电，二次侧为50V及以下电压的安全隔离变压器时，二次侧不得接地，并应将二次线路用绝缘管保护或采用橡胶护套软线。
7）当采用普通隔离变压器时，其二次侧一端应接地，且变压器正常不带电的外露可导电部分应与一次回路保护零线相连接。
8）变压器应采取防止直接接触带电体的保护措施。
9）施工现场的临时用电电力系统严禁利用大地做相线或零线。
10）TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。
11）在TN系统中，严禁将单独敷设的工作零线再做重复接地。
12）接地装置的设置应考虑土壤干燥或冻结以及季节变化的影响，并应符合表2－8的规定，接地电阻值在四季中均应符合要求。但防雷装置的冲击接地电阻只考虑在雷雨季节中土壤干燥状态的影响。

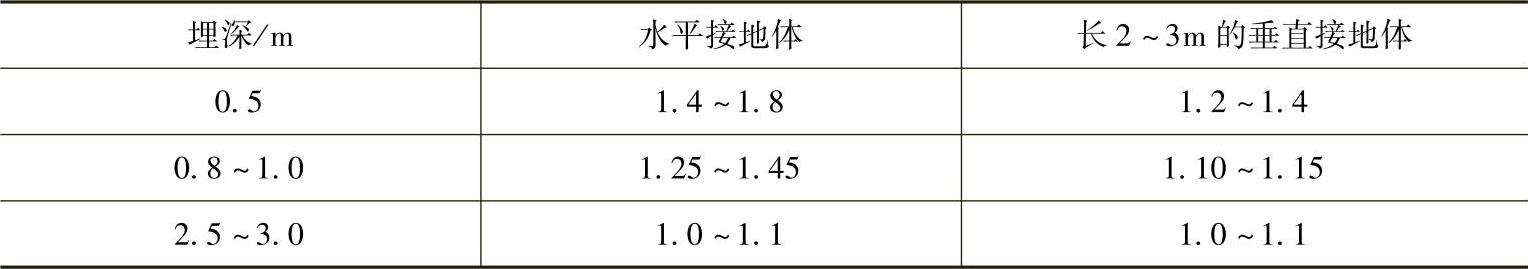

表2－8 接地装置的季节系数ϕ值
注：大地比较干燥时，取表中较小值；比较潮湿时，取表中较大值。
13）PE线所用材质与相线、工作零线（N线）相同时，其最小截面积应符合表2－9的规定。

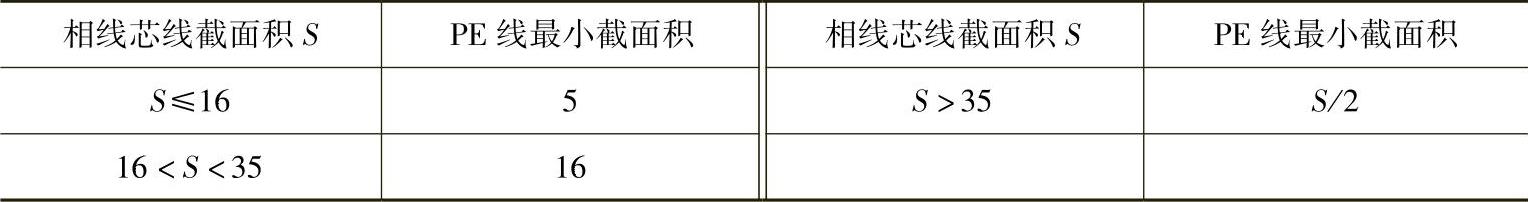

表2－9 PE线截面积与相线截面积的关系 （单位：mm2）
14）保护零线必须采用绝缘导线。
15）配电装置和电动机械相连接的PE线应为截面积不小于2.5mm2的绝缘多股铜线。手持式电动工具的PE线应为截面积不小于1.5mm2的绝缘多股铜线。
16）PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。
17）相线、N线、PE线的颜色标记必须符合以下规定：相线L1（A）、L2（B）、L3（C）的绝缘线颜色依次为黄色、绿色、红色；N线的绝缘线颜色为淡蓝色；PE线的绝缘线颜色为绿/黄双色。任何情况下，上述颜色标记都严禁混用和互相代用。
18）移动式发电机系统接地应符合电力变压器系统接地的要求，下列情况可不另做保护接零。
①移动式发电机和用电设备固定在同一金属支架上，且不供给其他设备用电时。
②不超过两台的用电设备由专用的移动式发电机供电，供、用电设备间距不超过50m，且供、用电设备的金属外壳之间有可靠的电气连接时。
