安全间隙（开口）

5.安全间隙（开口）

安全间隙，又称安全开口，是指人体任何部分（手指、手掌、上肢、足尖等）不能通过的最大间隙尺寸。国家标准GB 7588—2003《电梯制造与安装安全规范》对以下方面的安全间隙作出了具体要求。

（1）门间隙

1）门关闭后，门扇之间及门扇与立柱、门楣和地坎之间的间隙，对于乘客电梯不大于6mm，对于载货电梯不大于8mm，使用过程中由于磨损，允许达到10mm。

2）在水平移动门和折叠门主动门扇的开启方向，以150N的人力施加在一个最不利的点，前条所述的间隙允许增大，但对于旁开门不大于30mm，对于中分门其总和不大于45mm。

（2）层门地坎间隙

1）轿厢地坎与层门地坎的水平间隙不得大于35mm。

2）轿门与闭合后层门的水平间隙，或各门之间在整个正常操作期间的通行距离，不得大于0.12m。

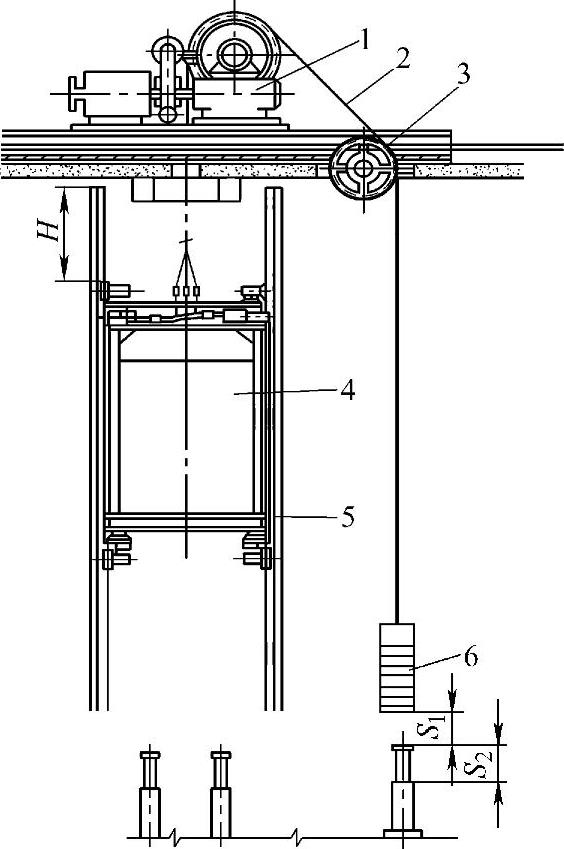

图2－29 曳引驱动电梯、轿顶与缓冲行程间距示意图

1—曳引机 2—曳引绳 3—导向轮 4—轿厢 5—顶层平层位置 6—对重 H—轿顶间距 S₁—缓冲距离 S₂—缓冲器压缩行程

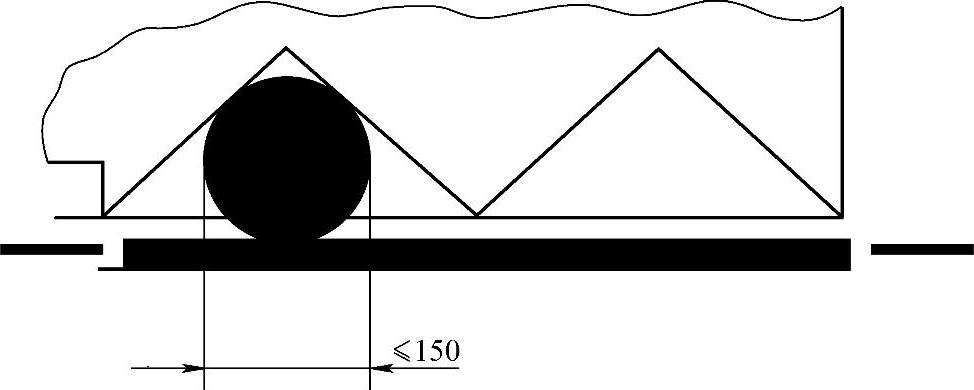

（3）铰链层门和折叠轿门的间隙 如果电梯同时使用铰链式层门和折叠式轿门，则在关闭后的门之间的任何间隙内都应不能放下一个直径为0.15m球，如图2－30所示。

图2－30 铰链层门和折叠轿门的间隙

（4）轿门与层门的间隙 轿门门刀与层门地坎、层门锁滚轮与轿厢地坎的间隙应不小于5mm，电梯运行时不得相互碰擦。

（5）轿厢和对重（平衡重）的间隙 轿厢及关联部件与对重（平衡重）之间的间隙应不小于50mm。
