常见的触电形式

2.常见的触电形式

按照人体触及带电体的方式和电流通过人体的路径，触电形式分为单相触电、两相触电、跨步电压触电以及接触电压触电。

（1）单相触电 人体的某部分在地面或其他接地导体上，另一部分触及一相带电体的触电事故称单相触电。这时触电的危险程度取决于三相电网的中性点是否接地，一般情况下，接地电网的单相触电危险性比不接地电网的大。

图2－11a所示为供电网中性点接地时的单相触电，此时人体承受电源的相电压；图2－11b所示为供电网无中线或中线不接地时的单相触电，此时电流通过人体进入场大地，再经过其他两相对电容或绝缘电阻流回电源，当绝缘不良时，也有危险。在实际生产、生活中，一般有接地的系统多为6～10kV，若在该系统单相触电，由于电压高，因此触电电流大，几乎是致命的。

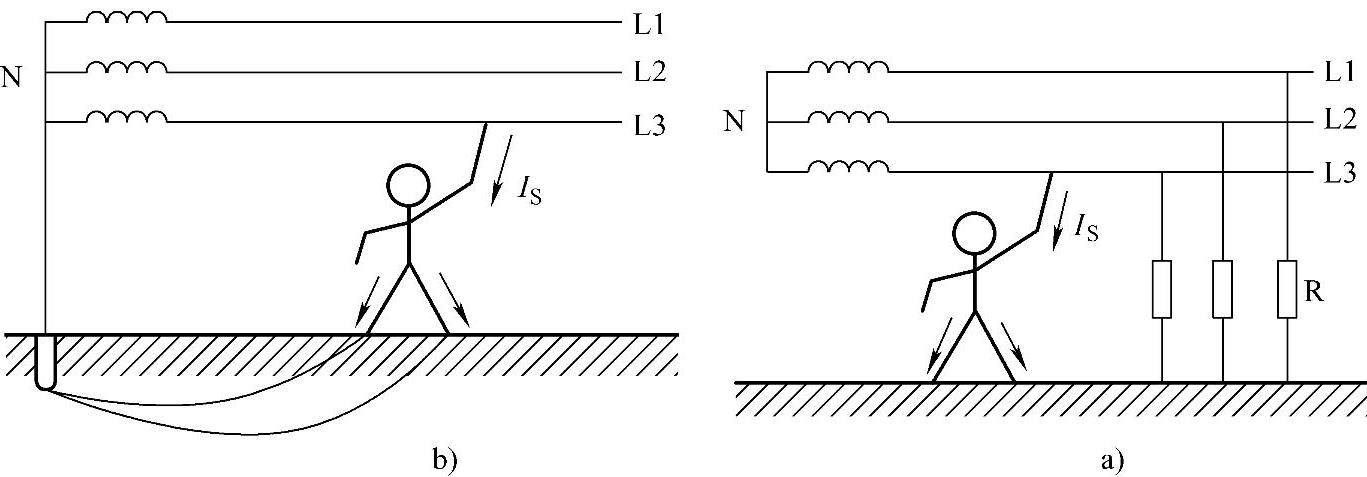

图2－11 单相触电

a）中性点接地时的单相触电 b）无中线或中线不接地时的单相触电

（2）两相触电 人体的不同部分同时分别触及同一电源的任何两相导线称两相触电。这时电流从一根导线通过人体流至另一根导线，人体承受电源的线电压，这种触电形式比单相触电更危险，如图2－12所示。

（3）跨步电压触电 当带电体接地有电流流入地下时（如架空导线中的一根断落在地上时），在地面上以接地点为中心形成不同的电势，人在接地点周围，两脚之间出现的电位差即为跨步电压。线路电压越高，离落地点越近，触电危险性越大。

（4）接触电压触电 人体与电气设备的带电外壳接触而引起的触电称接触电压触电。如图2－13所示，人体站立点离接地点越近，接触电压越小。

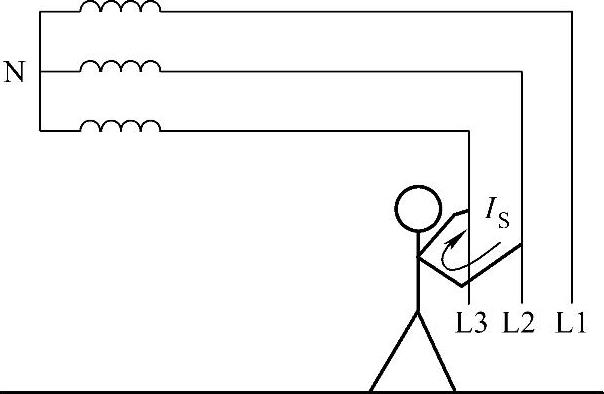

图2－12 两相触电

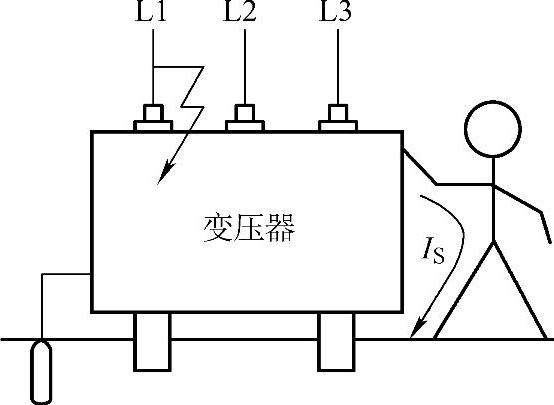

图2－13 接触电压触电
