1.1.1  图纸幅面规格

图纸幅面是指图纸本身的大小规格。图框是图纸上所供画图的范围的边线，为了合理使用图纸并便于管理装订，所有图纸大小必须符合表1-1所示的规定，其图纸幅面格式如 图1-1所示。

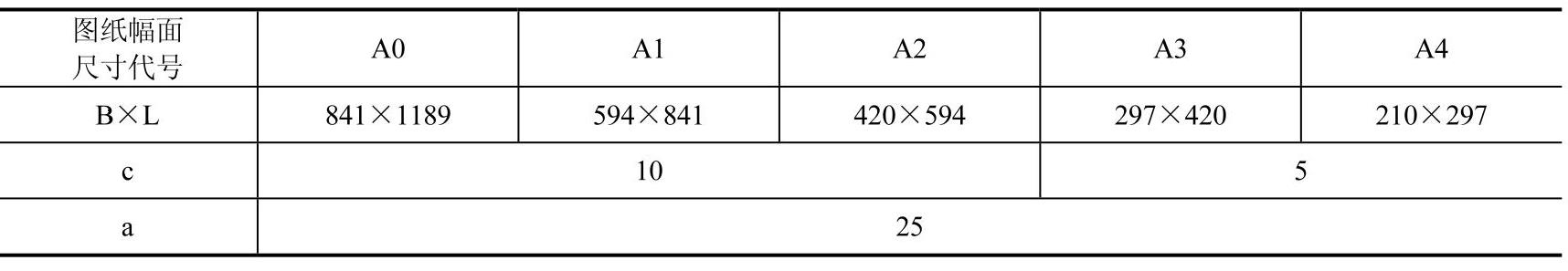

表1-1 图纸幅面及图框尺寸 （单位：mm）

由图1-1可以看出，图纸空间由图框线和幅面线框组成。无论图纸是否装订，图框线都必须用粗实线表示。图纸的短边一般不应加长，长边可以加长，但加长的尺寸应符合国标规定。
