1.5.2 索引符号与详图符号
图样中的某一局部或构件如需另见详图，应以索引符号索引（见图1-10a）。索引符号由直径为8～10的圆和水平直径组成，圆及水平直径应以细实线绘制。索引符号应按下列规定编写。
1)若索引出的详图与被索引的详图同在一张图样内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中间画一段水平细实线，如图l-18b所示。
2)若索引出的详图与被索引的详图不在同一张图样内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，在索引符号的下半圆用阿拉伯数字注明该详图所在图样的编号，如图l-18c所示。数字较多时，可加文字标注。
3）若索引出的详图采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号，如图1-18d所示。需要标注比例时，文字在索引符号右侧或延长线下方，与符号下对齐。

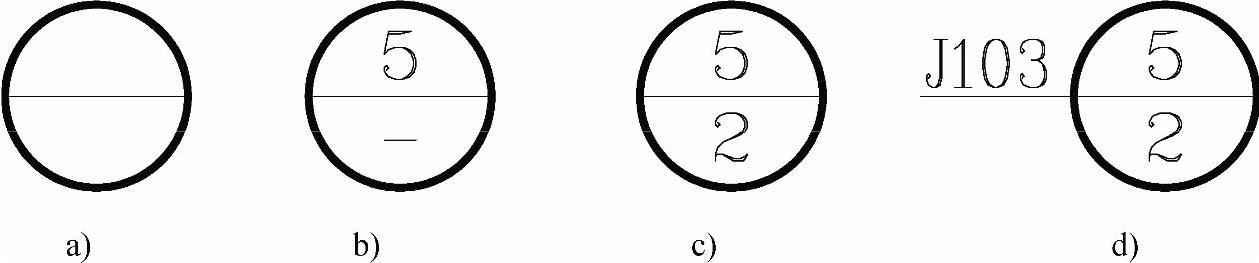

图1-10 索引符号
4）索引符号如用于索引剖视详图，应在被剖切的部位绘制剖切位置线，并以引出线引出索引符号，引出线所在的一侧应为剖视方向，如图1-11所示。

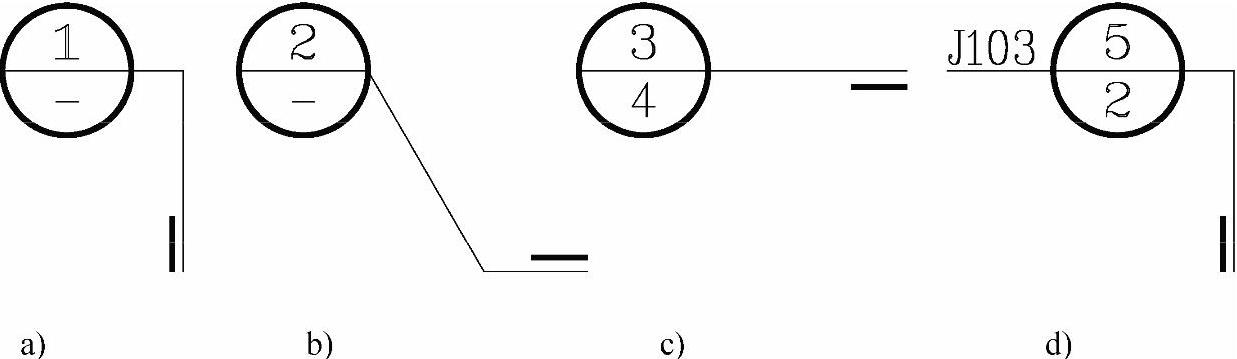

图1-11 用于索引剖面详图的索引符号
5）零件、钢筋、杆件、设备等的编号直径宜以5～6的细实线圆表示，同一图样应保持一致，其编号应用阿拉伯数字按顺序编写，如图1-12所示。消火栓、配电箱、管井等的索引符号，直径宜以4～6为宜。
详图的位置和编号应以详图符号表示。详图符号的圆应以直径为14的粗实线绘制。详图应按下列规定编号。
1）详图与被索引的图样同在一张图样内时，应在详图符号内用阿拉伯数字注明详图的编号，如图1-13所示。
图1-12 零件、钢筋等的编号
图1-13 与被索引图样同在一张图样内的详图符号
2）详图与被索引的图样不在同一张图样内时，应用细实线在详图符号内画一水平直径，在上半圆中注明详图编号，在下半圆中注明被索引的图样的编号，如图1-14所示。
图1-14 与被索引图样不在同一张图样内的详图符号
提示
在AutoCAD的索引符号中，圆的直径为φ12（在A0、A1、A2、图纸）或φ10（在A3、A4图纸），字高为5（在A0、A1、A2、图纸）或字高为4（在A3、A4图纸），如图1-15所示。

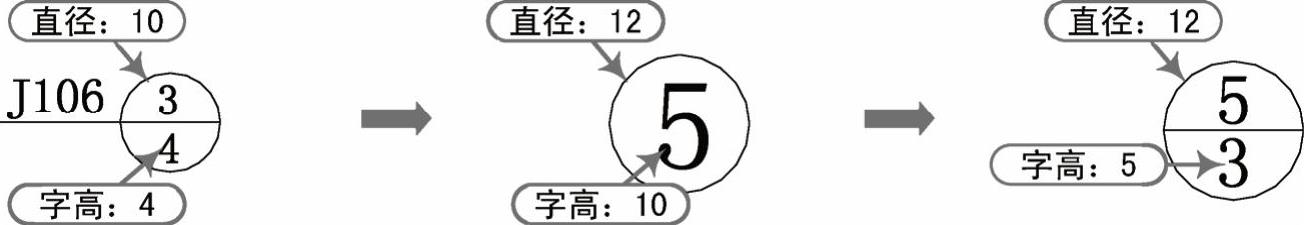

图1-15 索引符号圆的直径与字高
