8.4.2 编辑图形

1)利用“延伸”命令,以最上侧的水平直线为延伸边界,最右侧的竖直直线为要延伸的直线,完成延伸操作。

2)利用“合并”命令,将左侧断开的竖直直线合并成一条直线,绘制结果如图8-84所示。

3)利用“直线”命令在绘图区适当位置绘制直线作为修剪以及折断的边界,绘制结果如图8-85所示。

4)利用“修剪”命令,以第前一步绘制的直线为剪切边界,修剪掉外围的直线,再利用“删除”命令将上侧、左侧的边界直线删除掉,结果如图8-86所示。

5)利用“多段线”和“修剪”命令,并参照第4章中折断符号的绘制方法绘制折断符号,绘制结果如图8-87所示。


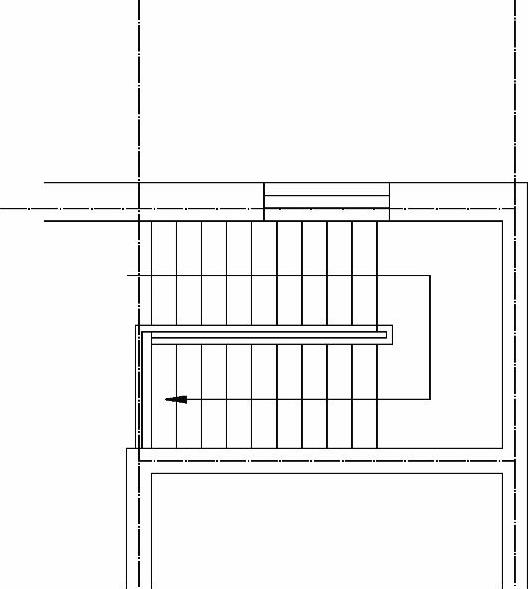

图8-84 直线的延伸与合并

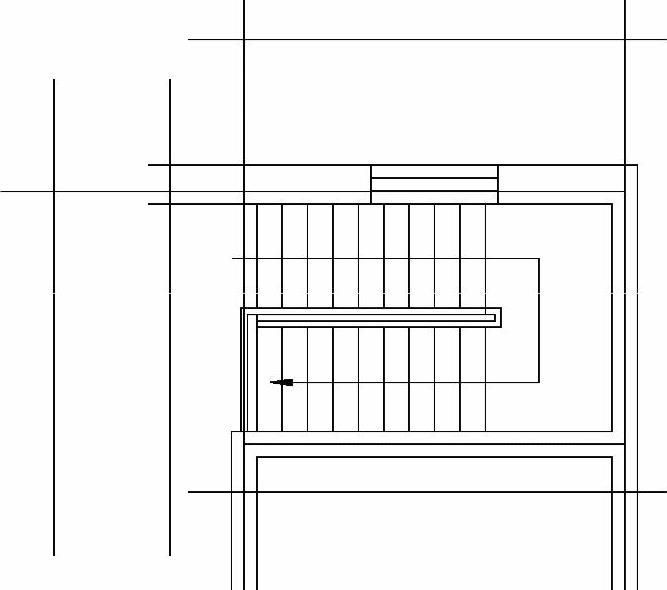

图8-85 辅助直线的绘制

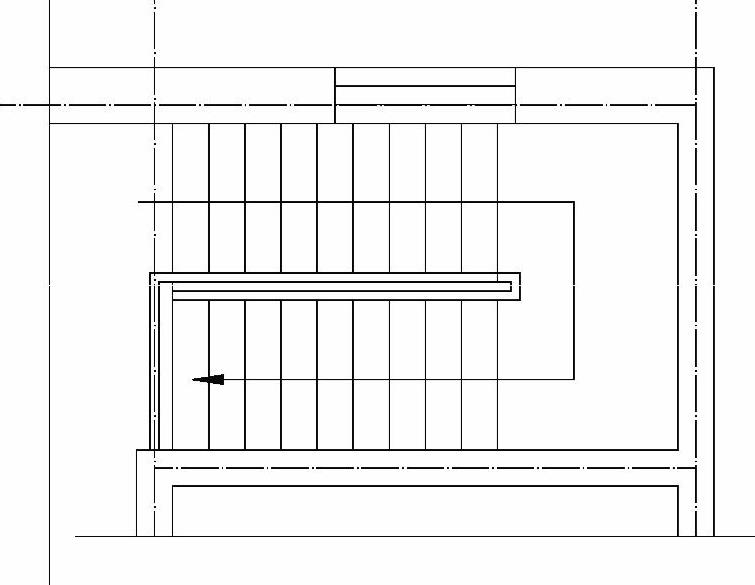

图8-86 修剪结果


图8-87 折断符号的绘制

6)参照檐口详图、楼梯剖面详图中尺寸文字标注的方法,标注楼梯平面详图的尺寸与文字,标注效果如图8-81所示。
