9.4.9  文字尺寸标注

9.4.9 文字尺寸标注

在没有正式进行文字、尺寸标注之前，需要根据室内的要求进行文字样式设置和标注样式设置，设置方法可以参考户型原始平面图绘制时的标注样式设置。标注了文字说明后的效果如图9-122所示。

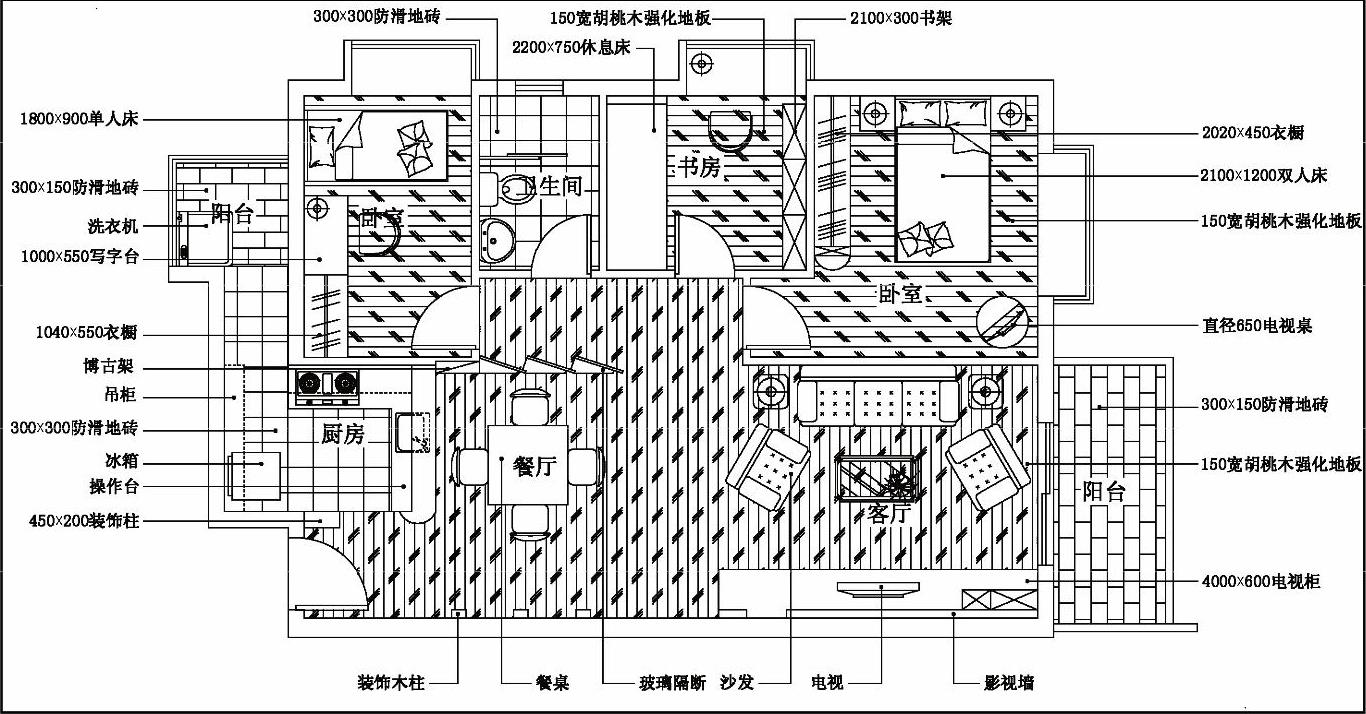

图9-122 标注文字后的效果

在该图中需要标注的符号主要是室内立面内视符号，为节约篇幅，事先已做好图块，存于附带光盘内，绘制时在平面图中插入相应的符号即可。

1）新建“符号”图层，参数设置如图9-123所示，设为当前层。

图9-123 新建“符号”图层

2）单击“绘图”工具栏的“插入块”按钮，选择“案例\09\图块\符号.dwg”图块文件，将其分别插入到不同的房间。在操作过程中，若符号方向不符，则用“旋转”命令（RO）进行纠正，再将其打散来修改内视符号的标号，如图9-124所示。

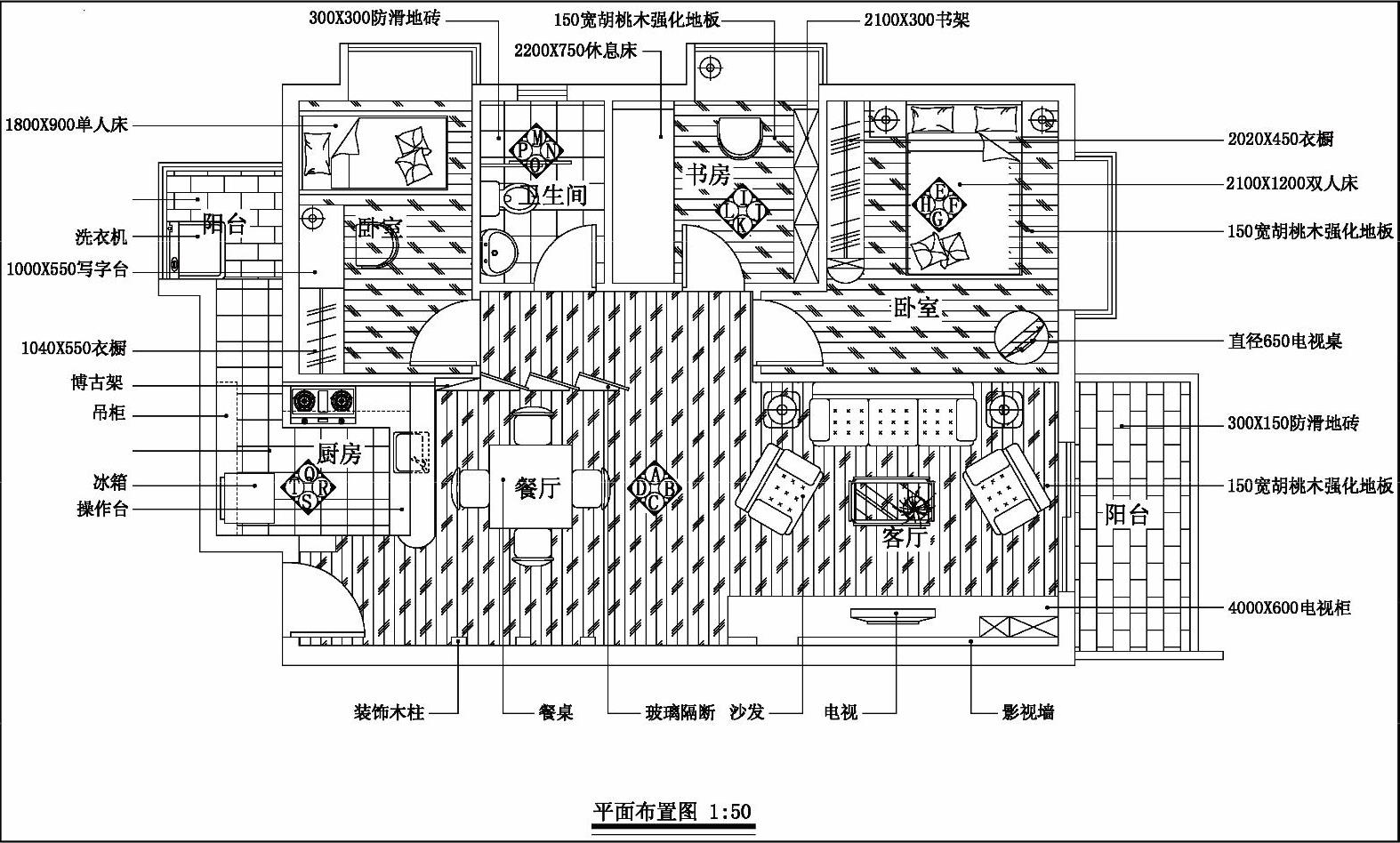

图9-124 插入“符号”图块

提示

在这里，标注重点是房间的平面尺寸、主要家具陈设的平面尺寸及主要相对关系尺寸，原来建筑平面图中不必要的尺寸可以删除掉。标注尺寸时的主要命令仍然是“线性标注”及相关修改命令。标注完成后的结果如图9-125所示。

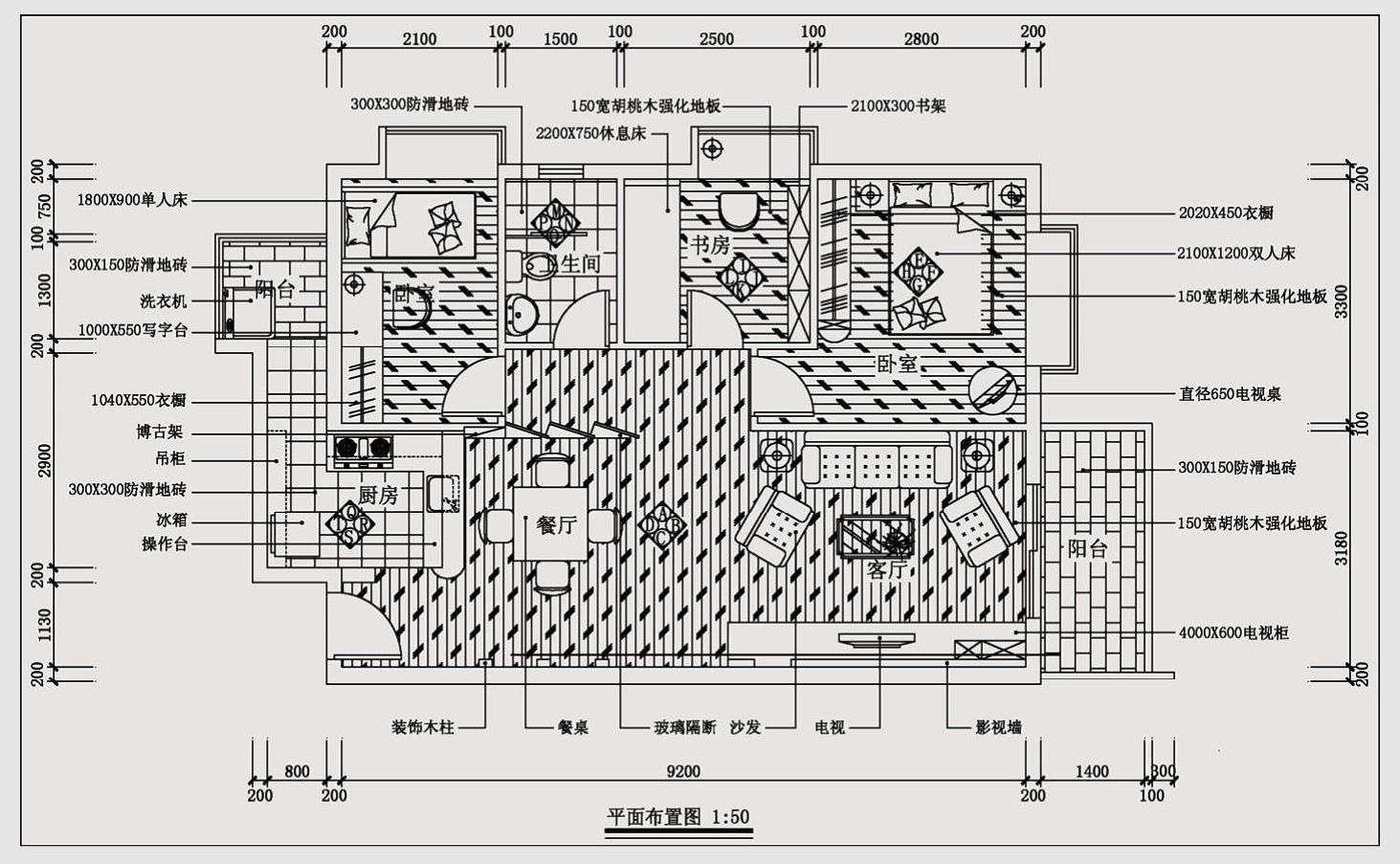

图9-125 标注结果
