6.1.2 建筑立面图的命名
建筑立面图有3种命名方式。
以房屋的主要入口命名：规定房屋主要入口所在的面为正面，当观察者面向房屋的主要入口站立时，从前向后所得的是正立面图，从后向前的则是背立面图，从左向右的称为左侧立面图，而从右向左的则称为右侧立面图。
以房屋的朝向命名：规定房屋朝南面的立面图为南立面图，同理还有北立面图、西立面图和东立面图。如图6-2所示为东、西立面图效果。

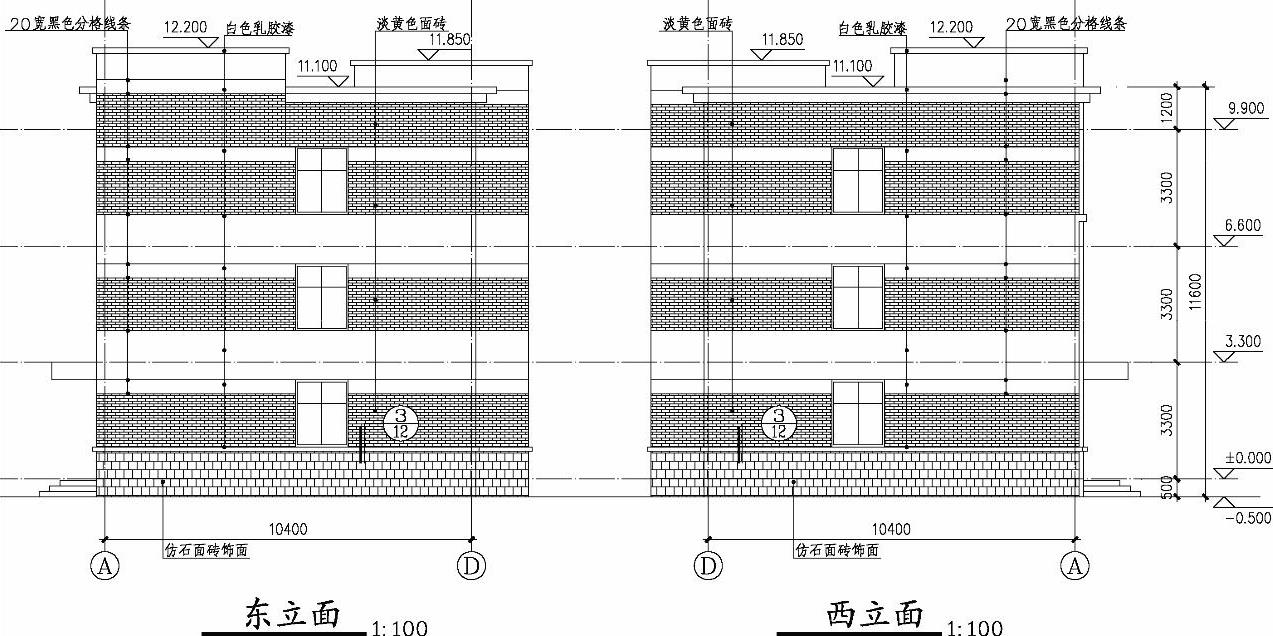

图6-2 东、西立面图
以定位轴线的编号命名：将该面的首尾两个定位轴线的编号组合在一起来表示立面图的名称。如图6-3所示为①～⑦立面图效果。

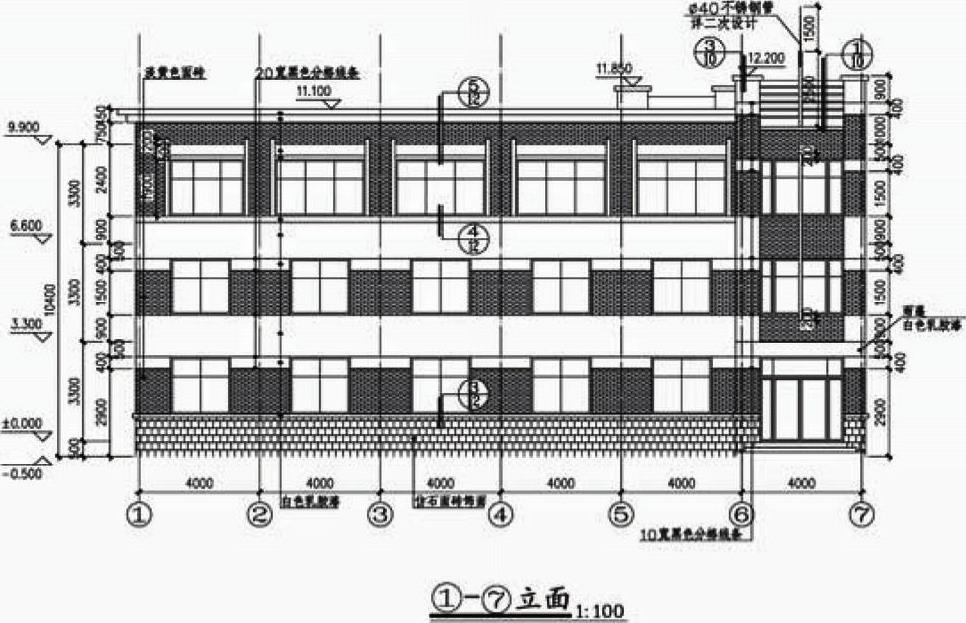

图6-3 ①～⑦立面图
