2.3.1  绘图单位和区域的设置

由于绘图的单位比较多，如米、毫米、英寸等，对于建筑平面图来讲解，应以毫米作为绘图单位；而对于建筑平面图来讲，应设置较大的绘图区域，不然图形对象就无法完全显示在屏幕上。

1）正常启动AutoCAD 2014软件，系统自动创建一个空白的dwg文件。

2）选择“格式|单位”菜单命令，打开“图形单位”对话框。设置长度单位类型为“小数”，精度为“0.000”；设置角度单位类型为“十进制”，精度为“0.00”，如图2-21所示。

3）选择“格式|图形界限”菜单命令，依照提示设定图形界限的左下角为（0，0），右上角为（420000，297000）。

4）在命令行输入命令“Z-空格-A”，使输入的图形界限区域全部显示在图形窗口内。

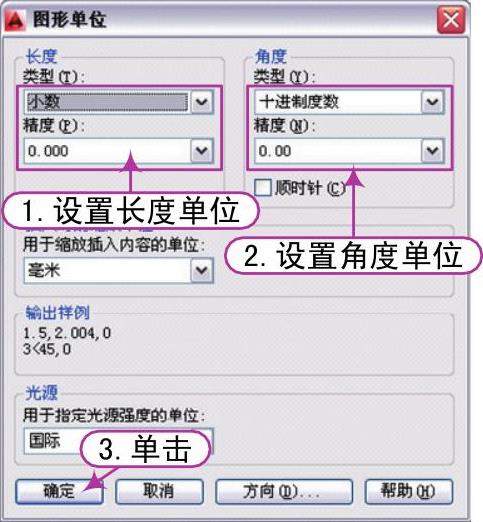

图2-21 设置图形单位
