4.2.2  绘制道路轮廓

修改好绘图环境之后，就可以开始正式绘制该办公楼的总平面图了。

1）在“图层”工具栏的“图层控制”下拉列表框中，将“辅助线”图层设置为当前层。

2）执行“构造线”命令（XL），按照图4-9所示的尺寸绘制几条构造线和一个圆，用以表示道路的基准线。

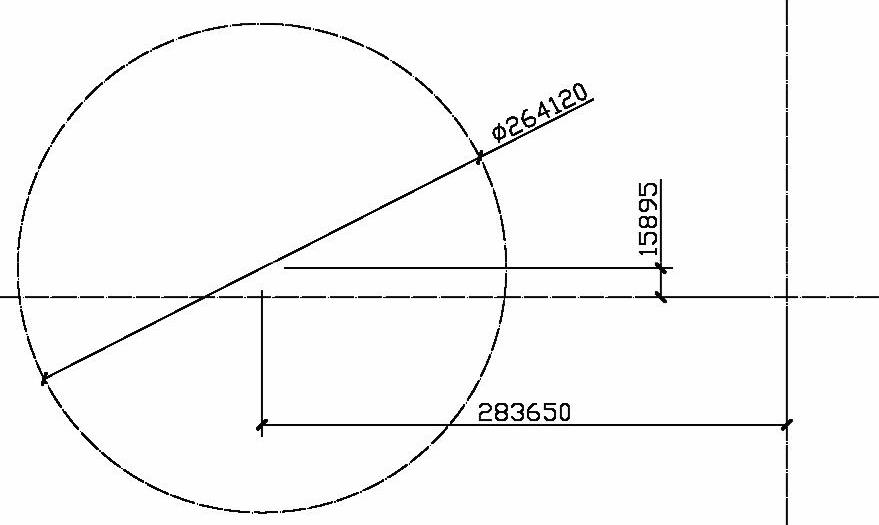

图4-9 绘制道路基准线

3）执行“偏移”命令（O），对上一步所绘制的道路基准线进行偏移，偏移尺寸如图4-10所示，再将所偏移的尺寸转换为“道路”图层，将偏移到最上方的那条水平线段转换到“围墙”图层；执行“圆角”命令（F），对偏移后的道路线进行倒相关的圆角，倒角半径如图4-10所示；执行“打断”命令（BR）和“修剪”命令（TR），对图形进行修剪。修剪后的图形如图4-10所示。

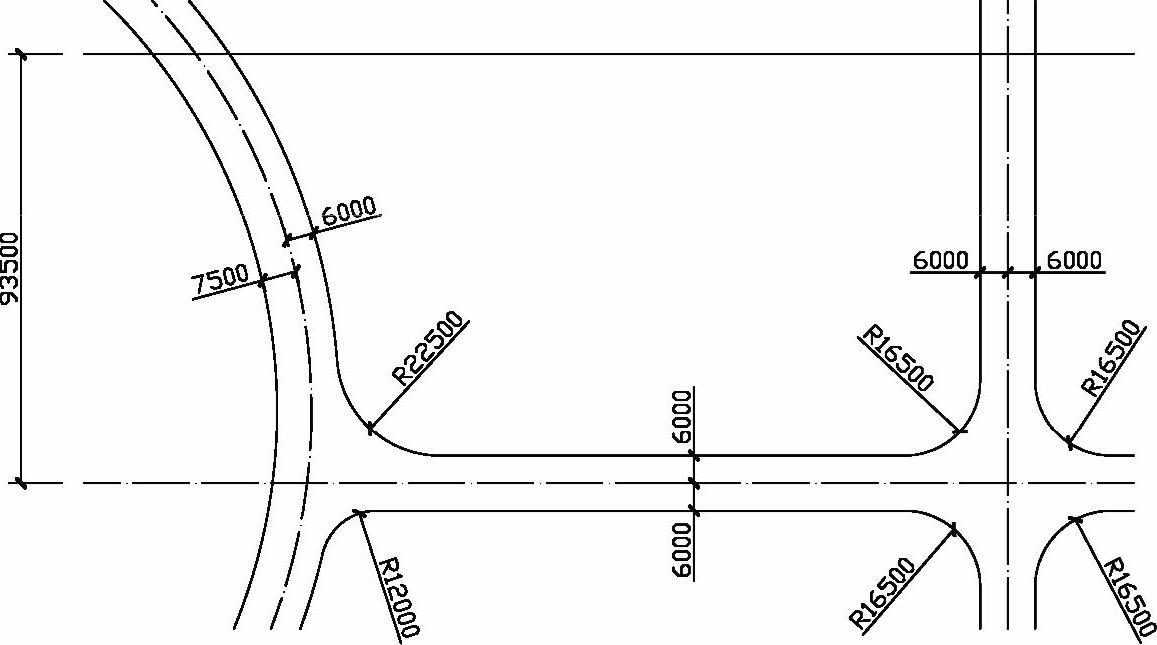

图4-10 偏移线段并修剪
