10.6.2 室内电气照明平面图的识读
图10-95所示是一个较简单的照明平面图，阅读电气照明平面图时，应按照下述步骤进行。

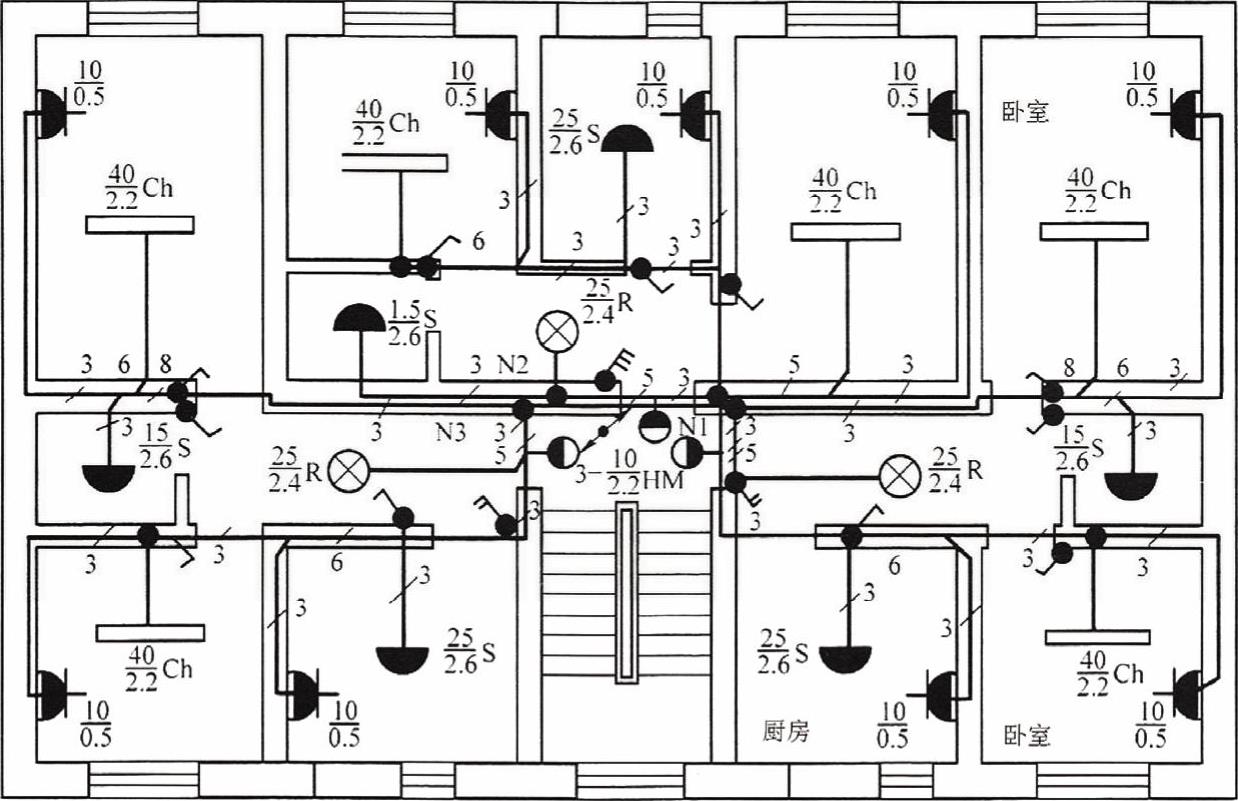

图10-95 电气照明平面图
1）从建筑平面图来看，这是一梯三户的单元式住宅类型。
2）在楼梯间设有照明配电箱（盘），旁边带有圆黑点的双向箭头表示该电源线是上下引通的干线。
3）在每层的照明配电箱（盘）上，需要引出3家送电的3条线路，右户为N1、中户为N2、左户为N3。
4）该层楼梯间的进户门处各有一门灯。它们的数字和文字符号的意义为：“3”为三盏灯；分母“2.2”为灯具距离楼层地面的高度；分子“10”为每盏灯的功率；“HM”按照文字符号所表达的含义为座装。根据图形符号的表示还可以看出门灯为壁灯。
5）该层左右两户的建筑和照明布局是对称布置的，因此只要了解其中的一户即可。以右侧住宅照明布局为例，该户包括两室、一厅、一厨和一厕，共5盏灯。
