3.1.5  现场测绘方法与测量工具

现场测绘是前期设计准备工作中十分重要的环节。土建施工图是着手进行室内装修设计的必备资料，设计师根据土建施工图可以了解建筑空间的内部结构和其他相关设备的安装情况。同时，设计者除了要仔细阅读和分析图样建立的空间概念外，在进行室内装修设计前应前往工地现场实地勘测，并进行全面、系统的调查分析。

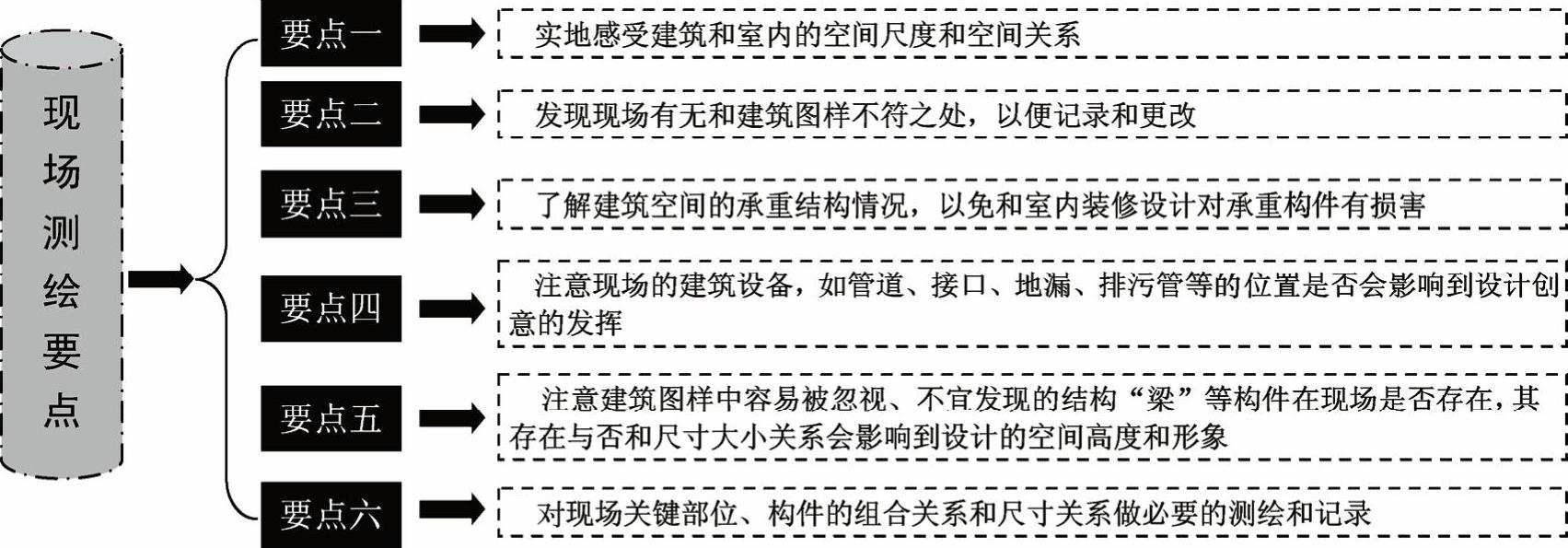

在现场测绘时，一般应掌握图3-7所示的测绘要点。

图3-7 现场测绘要点

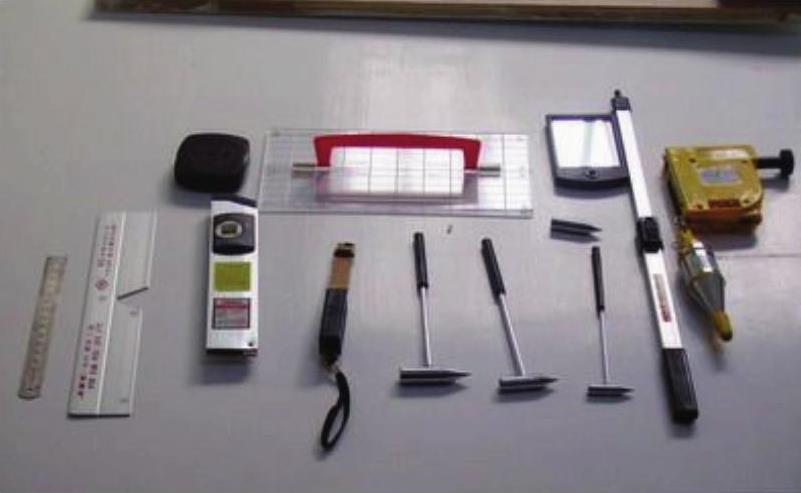

工程项目实地尺寸测量的内容主要包括建筑室内的长度和宽度（开间和进深），以及层高、梁、门窗、柱子和管道的尺寸和位置等。专业的测量工具一般有水平仪、水平尺、卷尺、90°角尺、量角器、测距轮和激光测量仪等，如图3-8所示。在测量时，除了基本工具外（白纸、铅笔、圆珠笔和橡皮擦等），还可以借助数码相机或摄像机等辅助拍摄。

图3-8 房屋测绘工具
