2.4.4 半开双扇平开门图块的绘制

案例文件：案例\02\半开双扇平开门.dwg

视频文件：视频\02\半开双扇平开门图块的绘制.avi

双扇门由成对的两个单扇门组成，其常见的宽度有1200、1500、1800。下面以图2-45所示的双扇平开门为例进行讲解。

1）接上例，单击“另存为”按钮，将文件另存为“案例\02\半开双扇平开门.dwg” 文件。

2）执行“镜像”命令（MI），选择单扇门图形，指定左下圆弧端点为镜像第一点，按<F8>键在正交模式下鼠标移动到上侧任意单击以确定镜像第二点，然后按空格键确认镜像操作，如图2-46所示以完成双扇平开门效果。

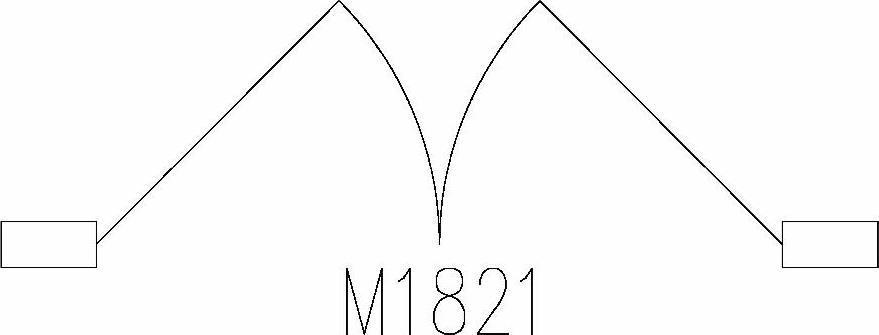

图2-45 半开双扇平开门的应用

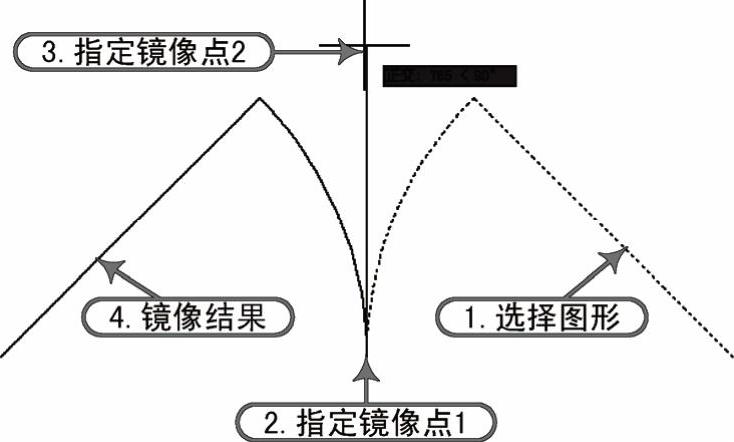

图2-46 镜像得到双扇门

3）执行“基点”命令（BASE），捕捉右下角斜线段的端点作为基点，然后按<Ctrl+S>组合键保存。

提示

绘制好这些门样式后，在后面建筑施工图中将会使用到这些门，它们将被作为图块插入到建筑图中，然后根据门洞口的大小来调整门的宽度。如门洞的宽度为1200，而这里绘制的双扇门为1800，那么可以使用到CAD的缩放功能来实现宽度的调整。
