1.5.1  剖切符号

1.5.1 剖切符号

剖视的剖切符号应由剖切位置线及剖视方向线组成，均应以粗实线绘制。剖视的剖切符号应符合下列规定。

1）剖切位置线的长度宜为6～10；剖视方向线应垂直于剖切位置线，长度应短于剖切位置线，宜为4～6，如图1-7所示。也可采用国际统一和常用的剖视方法，如图1-8所示。绘制时，剖视剖切符号不应与其他图线相接触。

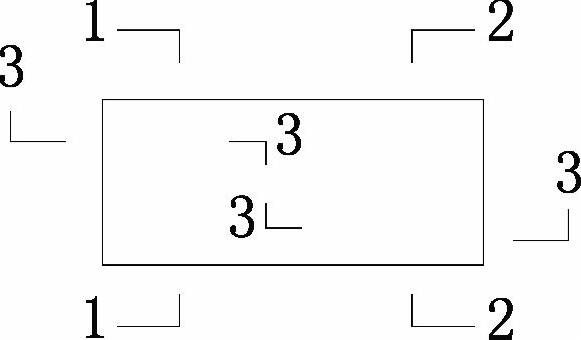

图1-7 剖视的剖切符号（一）

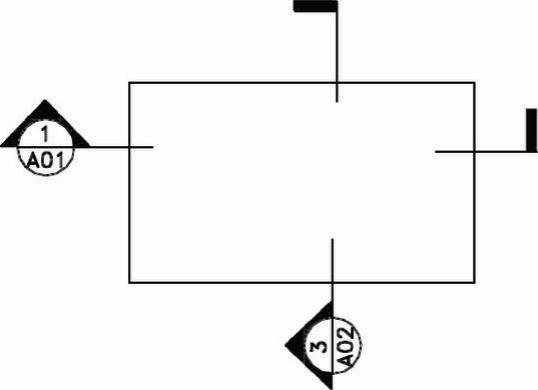

图1-8 剖视的剖切符号（二）

2）剖视剖切符号的编号宜采用阿拉伯数字，按顺序由左至右、由下至上连续编排，并应注写在剖视方向线的端部。

3）需要转折的剖切位置线，应在转角的外侧加注与该符号相同的编号。

4）建（构）筑物剖面图的剖切符号宜注在±0.00标高的平面图上。

断面的剖切符号应符合下列规定。

1）断面的剖切符号应只用剖切位置线表示，并应以粗实线绘制，长度宜为6～10。

2）断面剖切符号的编号宜采用阿拉伯数字，按顺序连续编排，并应注写在剖切位置线的一侧；编号所在的一侧应为该断面的剖视方向，如图1-9所示。

图1-9 断面的剖切符号

提示

若剖面图或断面图与被剖切图样不在同一张图内，可在剖切位置线的另一侧注明其所在图样的编号，也可以在图上集中说明。
