1.5.4  其他符号

对称符号由对称线和两端的两对平行线组成。对称线用细点画线绘制；平行线用细实线绘制，其长度宜为6～10，每对的间距宜为2～3；对称线垂直平分于两对平行线，两端超出平行线宜为2～3，如图1-19所示。

指北针的形状如图1-20所示，其圆的直径宜为24，用细实线绘制；指针尾部的宽度宜为3，指针头部应注明“北”或“N”。需用较大直径绘制指北针时，指针尾部宽度宜为直径的1/8。

图1-19 对称符号

连接符号应以折断线表示需连接的部位。两部位相距过远时，折断线两端靠图样一侧应标注大写拉丁字母表示连接编号。两个被连接的图样必须用相同的字母编号，如图1-21 所示。

对图样中局部进行变更宜采用云线，并注明修改版次，如图1-22所示。

图1-20 指北针

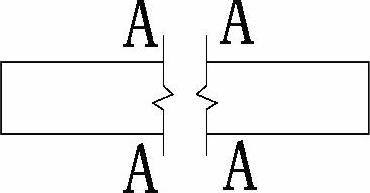

图1-21 连接符号

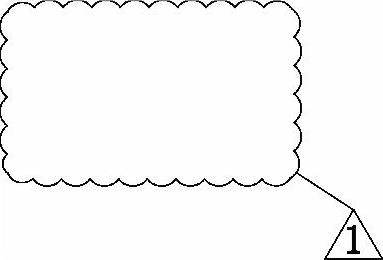

图1-22 变更云线（注：1为修改次数）
