2.2.7  外部参照的使用方法

当把一个图形文件作为图块来插入时，块的定义及其相关的具体图形信息都保存在当前图形数据库中，当前图形文件与被插入的文件不存在任何关联。而当以外部参照的形式引用文件时，并不在当前图形中记录被引用文件的具体信息，而只是记录了外部参照的位置和名字，当一个含有外部参照的文件被打开时，它会按照记录的路径去搜索外部参照文件，此时，含外部参照的文件会随着被引用文件的修改而更新。在建筑与室内装修设计中，各专业之间需要协同工作、相互配合，采用外部参照可以保证项目组的设计人员之间的引用都是最新的，从而减少不必要的复制及协作滞后，以提高设计质量和设计效率。

执行外部参照命令主要有以下三种方法。

1）选择“插入|外部参照”菜单命令。

2）在命令行中输入或动态输入“XREF”命令。

3）在“参照”面板中单击“外部参照”按钮。

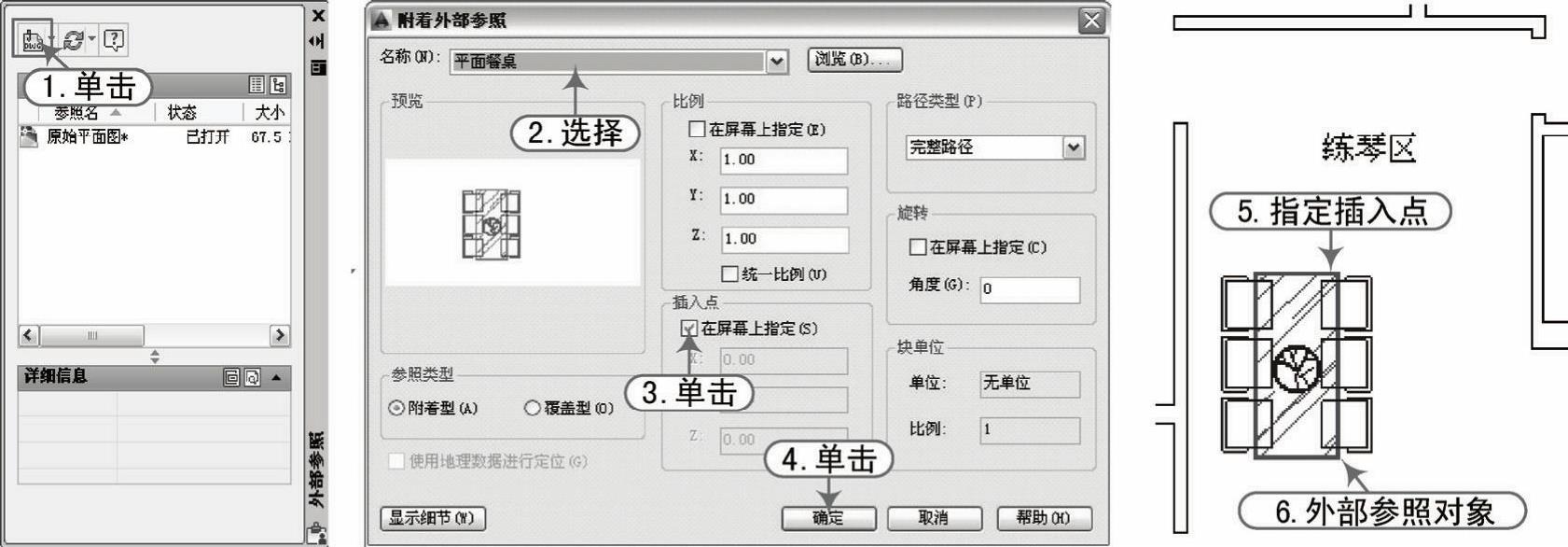

启动外部参照命令之后，系统将弹出“外部参照”选项板，在该面板中单击左上角的“附着dwg”按钮，则弹出“选择参照文件”对话框，选择参照dwg文件后，将打开“外部参照”对话框，利用该对话框可以将图形文件以外部参照的形式插入到当前图形中，如图2-16所示。

图2-16 “外部参照”的插入方法
