9.6.8 文字及其他符号标注说明
在该立面图中，还要说明客厅墙、玻璃隔断、博古架、厨房墙面、顶棚材料颜色及名称等，具体操作如下。
1）将“文字”图层设为当前层，并选择“多重引线”命令进行标注，结果如图9-166所示。

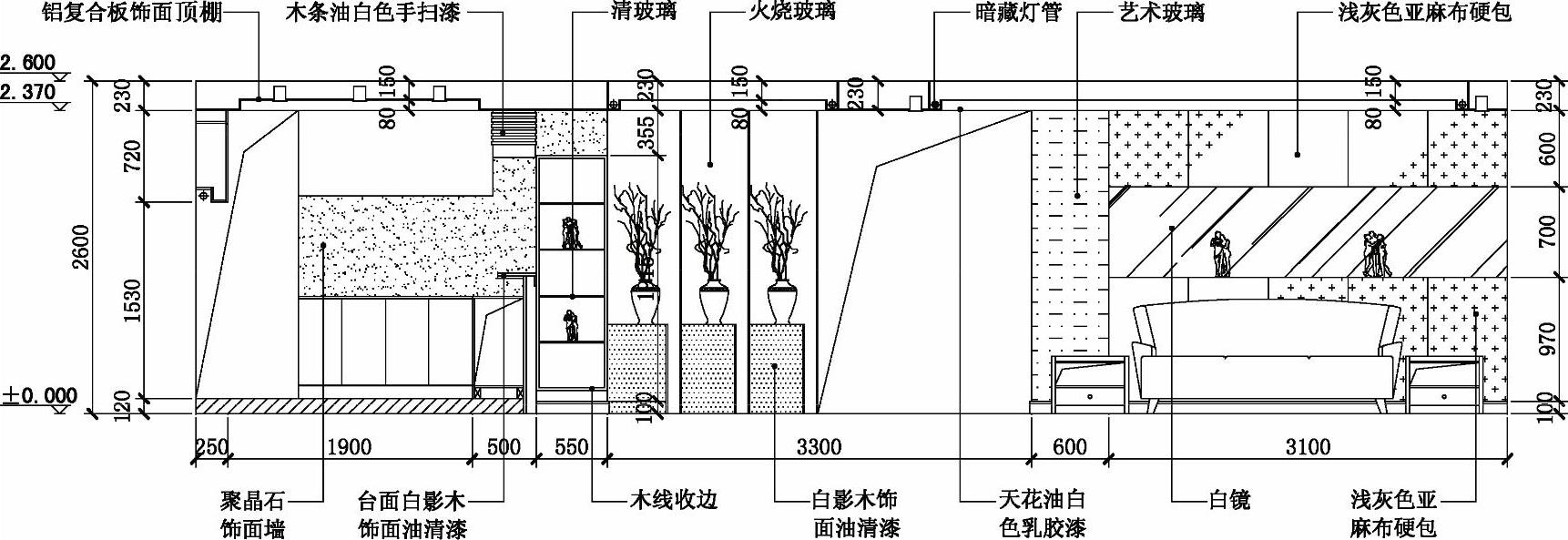

图9-166 立面文字说明
2）单击“绘图”工具栏的“插入块”按钮
，将“案例\09\图块\详图索引.dwg”图块文件插入并移动图9-167所示的位置，如果索引需要调整，可使用“分解”命令将插入的索引符号分解开，对索引号数值进行调整。
3）使用“多行文字”命令，在立面图的下方注明图名及比例，如图9-168所示。

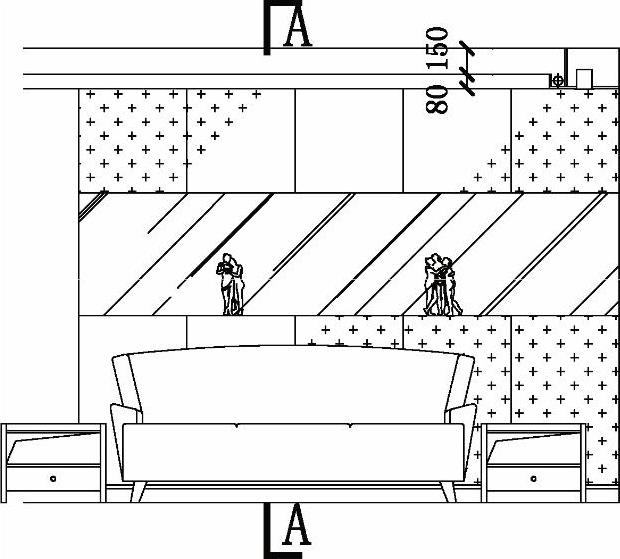

图9-167 插入剖切符号

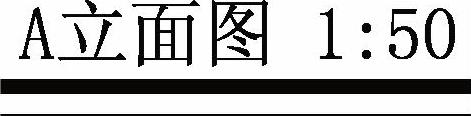

图9-168 立面图图名比例
4）至此，该客厅“A立面图.dwg”已经绘制完成，按<Ctrl+S>组合键对其进行保存。
