2.2.1  内部图块的创建方法

2.2.1 内部图块的创建方法

图块的创建就是将图形中选定的一个或几个图形对象组合成一个整体，并为其取名保存，这样它就被视作一个实体对象，可以在图形中随时进行调用和编辑。

创建内部图块主要有以下3种方式。

1）执行“绘图|块|创建”菜单命令。

2）单击“块定义”面板中的“创建块”按钮。

3）在命令行中输入或动态输入“block”（快捷键“B”）。

启动创建图块命令之后，系统将弹出“块定义”对话框，具体操作如下。

1）在“名称”文本框中输入定义图块的名称；单击“对象”栏中的“选择对象”按钮，则返回绘图区域，选择需要定义块的图形对象。

2）按空格键返回到“块定义”对话框，此时在“名称”下拉列表框右侧将显示系统为该图块创建的图标。

3）单击“拾取点”按钮返回到绘图区，指定一点作为该图块的基点后，系统自动返回到“块定义”对话框，并在“基点”栏下显示X、Y、Z坐标值。

4）在“块单位”下拉列表框中选择“毫米”选项，再单击“确定”按钮完成图块的定义，操作示意图如图2-6所示。

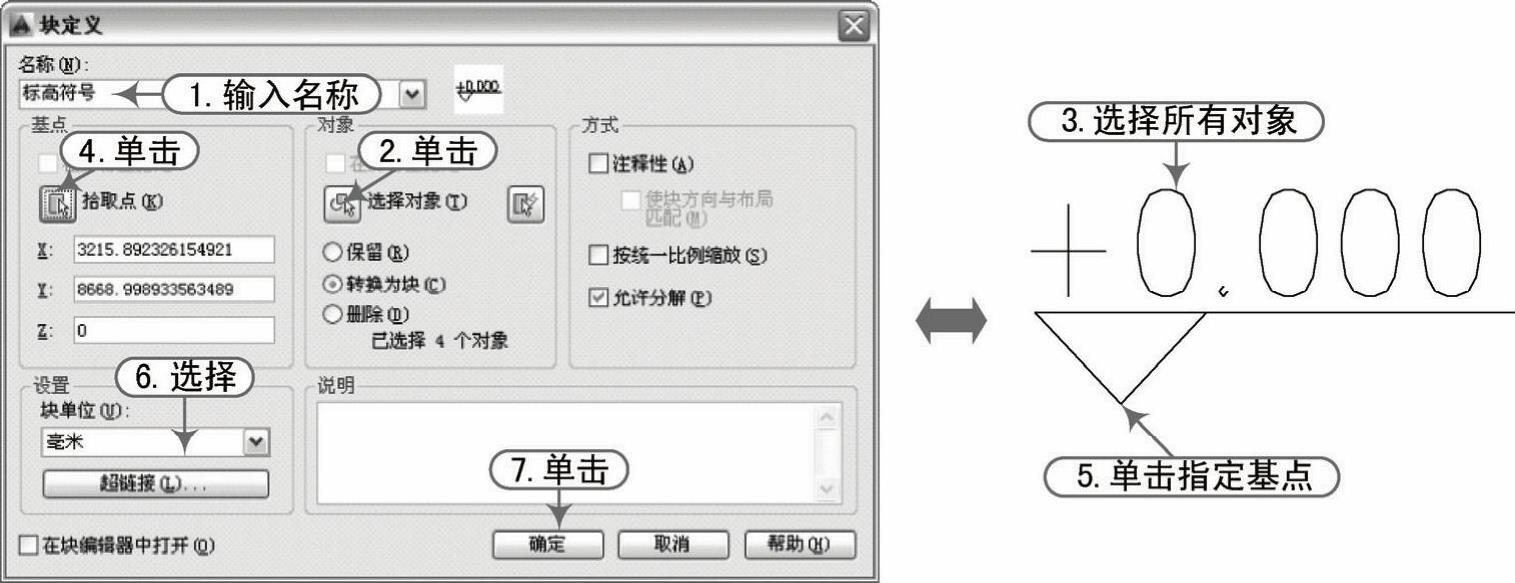

图2-6 定义内部图块
