9.8.2  绘制玻璃隔断和立面水盆

1）使用“矩形”命令（REC），以轮廓线左下角点为矩形第一点，在命令行输入“@35，2000”作为第二个角点，绘制一个35×2100的矩形作为玻璃隔断轮廓，然后向右移动1400，结果如图9-193所示。

2）单击“插入块”按钮，将“案例\09\图块\立面水盆.dwg”图块文件插入到图9-194所示的位置。

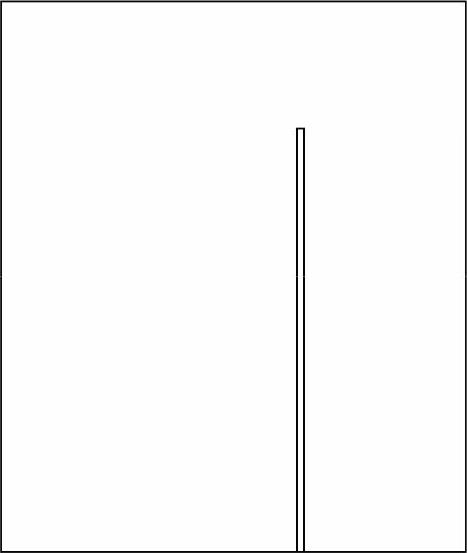

图9-193 绘制玻璃隔断

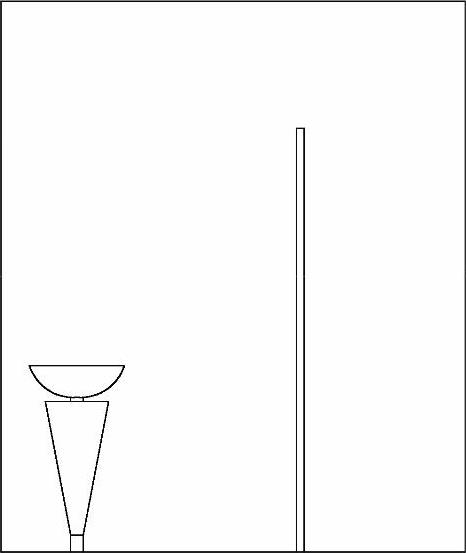

图9-194 插入立面水盆

提示

参照平面布置图中水盆布置位置，通过辅助线在立面上确定出水盆中点位置。
