7.2.7 绘制门窗
剖面图中与剖切方向垂直的门窗（以平面图为准）的绘制顺序与平面图类似：首先对墙体开洞，然后绘制门窗，最后利用“复制”命令将其复制到相应的窗洞口处，或者将其设置为图块插入到相应位置。与剖切方向相平行的门窗绘制顺序与立面图类似，即首先绘制门窗的立面形状，然后将其插入到指定位置。

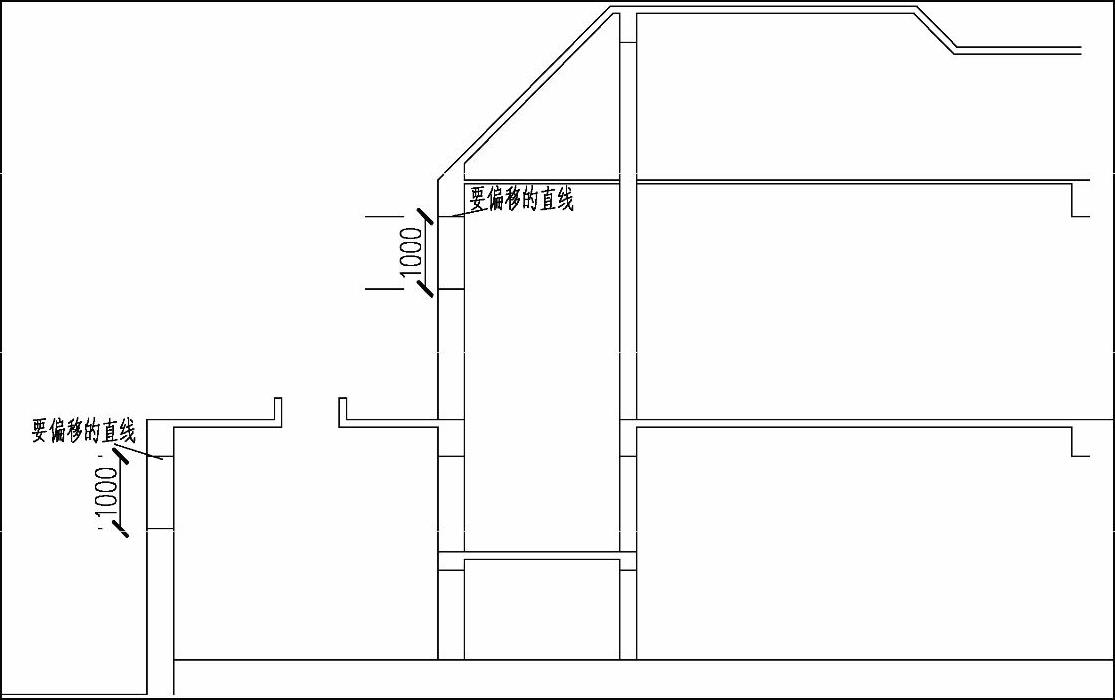

1）利用“偏移”命令将图7-49所示的直线向下偏移1000，如图7-49所示。
提示
如果所选直线依附于矩形，可利用“分解”命令将其炸开，使其成为独立的直线后再进行偏移。
图7-49 窗洞边界线的偏移

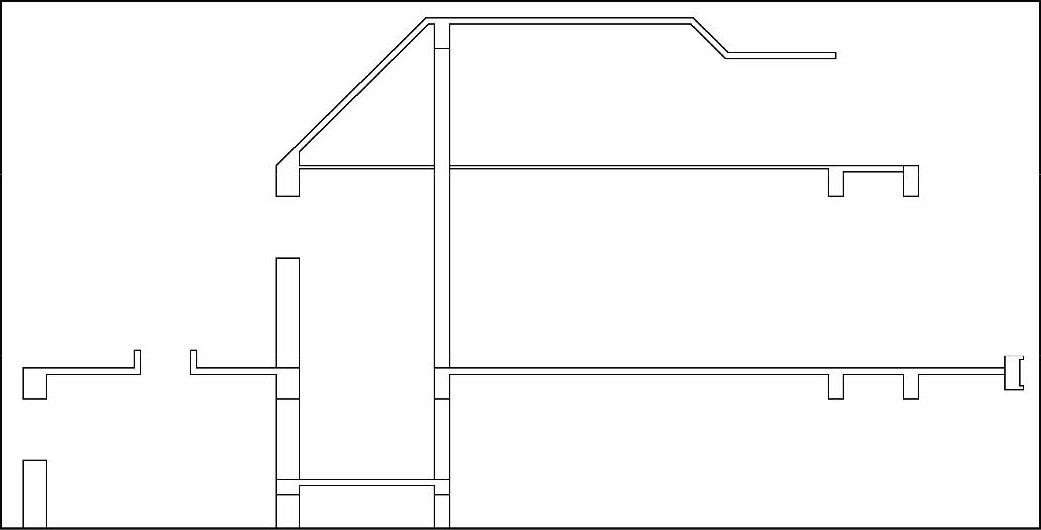

2）利用“修剪”命令对门窗位置处的墙线进行修剪，得到图7-50所示的窗洞。
图7-50 窗洞的修剪
3）单击“图层”工具栏的“图层控制”下拉列表框，将“门窗”层设置为当前层。

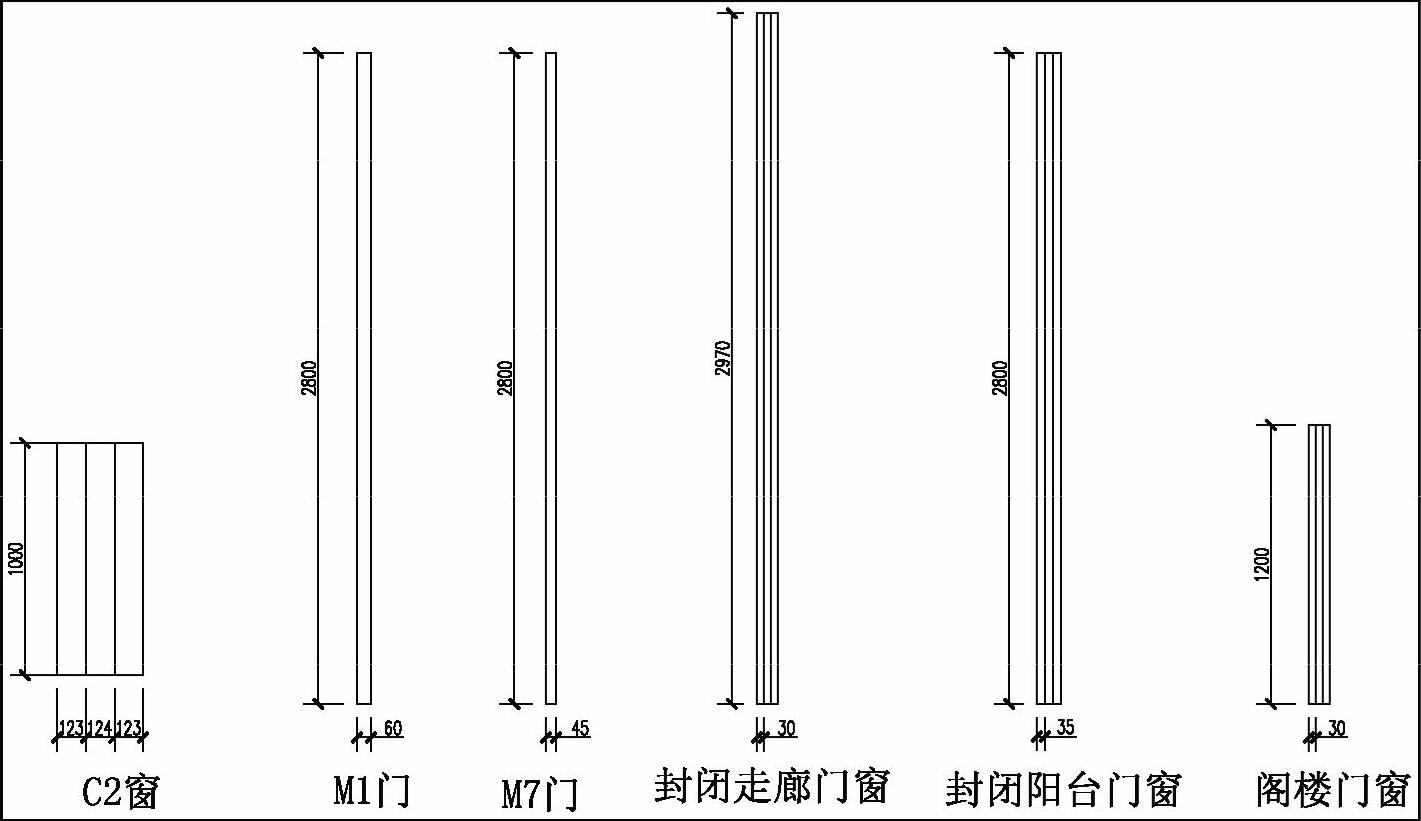

4）利用“矩形”命令（REC），在绘图区的空白位置绘制高度为1000、宽度为370的矩形，然后利用“分解”命令将其炸开，最后利用“偏移”命令将其左边和右边直线分别向内侧偏移123。利用相同的方法绘制与剖切方向垂直的其他位置处的门窗，门窗的尺寸如图7-51所示。
图7-51 门窗尺寸
5）利用“矩形”命令（REC），绘制高度为1000、宽度为1750的矩形，然后利用“偏移”命令将其向内侧偏移50。

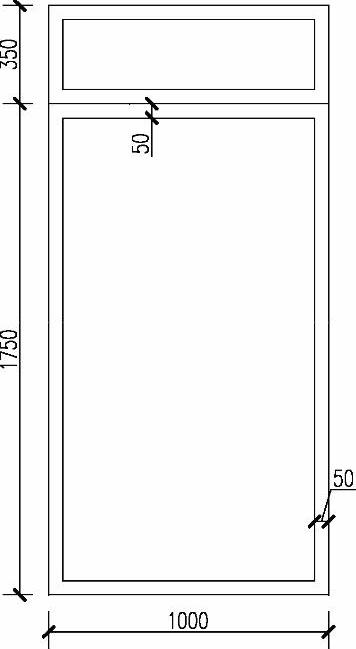

6）利用“矩形”命令以第5步绘制的矩形的左上角点为第一角点，绘制高度为350、宽度为1000的矩形，然后利用“偏移”命令将其向内侧偏移50。绘制结果如图7-52所示。
7）单击“修改”工具栏上的“复制”按钮
，依次选取C2窗为复制对象，窗的左上角点为基点，窗洞的左上角点为第二点，将C2窗复制到指定位置。
8）利用“复制”命令（CO），选取门M1为复制对象，以门M1的左上角点为基点，在“指定第二点”状态下，输入“FROM”命令，选取一层门洞的左上角点为参照基点，输入“@120，0”完成M1的复制。
9）利用相同的方法复制M7。选取门M7的左上角点为基点，在“指定第二点”状态下，输入“FROM”命令，选取二层门洞的左上角点为参照基点，输入“@75，0”完成M7的复制。
图7-52 M6门尺寸
10）利用“复制”命令（CO），依次选取封闭阳台门窗为复制对象，窗的右上角点为基点，阳台门窗洞的右上角点为第二点，将阳台窗复制到指定位置。
11）利用“复制”命令（CO），选取封闭走廊门窗为复制对象，门窗的左上角点为基点，在“指定第二点”状态下，输入“FROM”命令，选取封闭走廊门洞的左上角点为参照基点，输入“@45，0”完成门窗的复制。

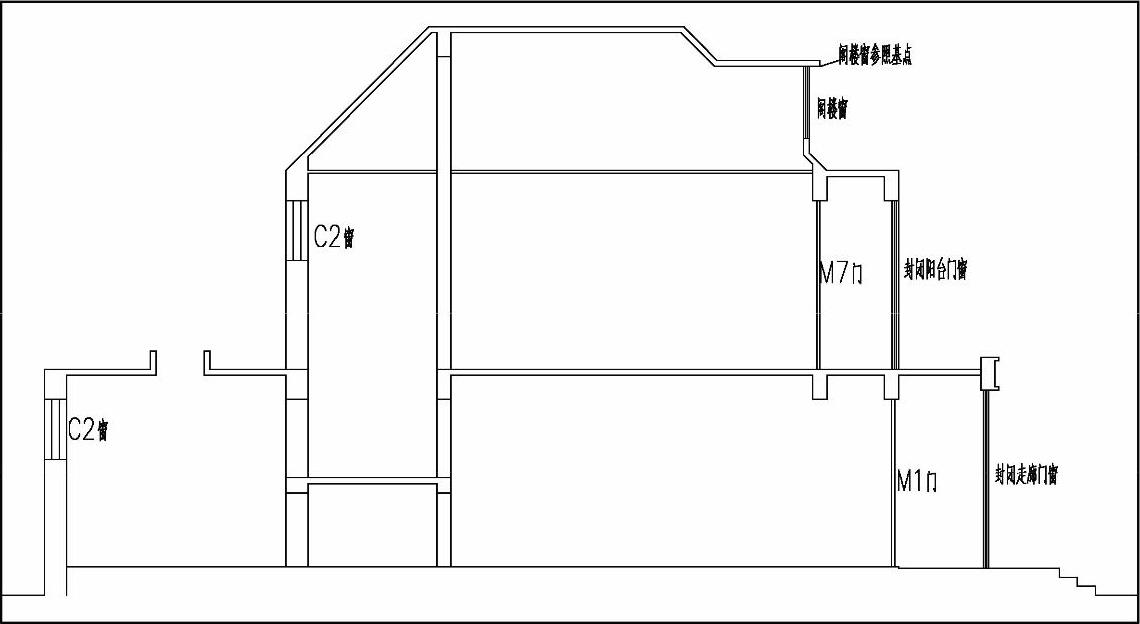

12）利用“复制”命令（CO），选取阁楼窗为复制对象，窗的右上角点为基点，在“指定第二点”状态下，输入“FROM”命令，选取图7-53所示的“阁楼窗参照基点”，输入“@-180，0”完成阁楼窗的复制。利用“删除”命令将位于剖面图之外的门窗删除，门窗的插入结果如图7-53所示。
图7-53 插入与剖切线垂直的门窗
13）单击“图层”工具栏的“图层控制”下拉列表框，打开“轴线”和“轴线文字”层。

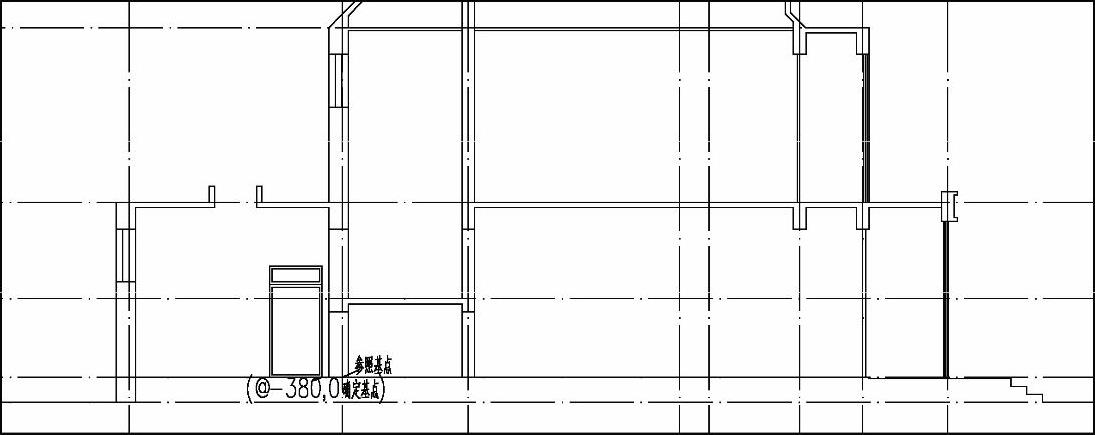

14）利用“复制”命令（CO），选取M6为复制对象，以门的右下角点为基点，在“指定第二点”状态下，输入“FROM”命令，选取D轴线与室内地坪线的角点为参照基点，输入“@-380，0”完成门的插入，插入结果如图7-54所示。
图7-54 插入与剖切线平行的门窗
