7.1.1  建筑剖面图的形成与命名

建筑剖面图是房屋的竖直剖视图，也就是用一个或多个假想的平行于正立投影面或侧立投影面的竖直剖切面剖切房屋，移去剖切平面某一侧的形体部分，将留下的形体部分按剖视方向向投影面做正投影所得到的图样称为剖面图，如图7-1所示。

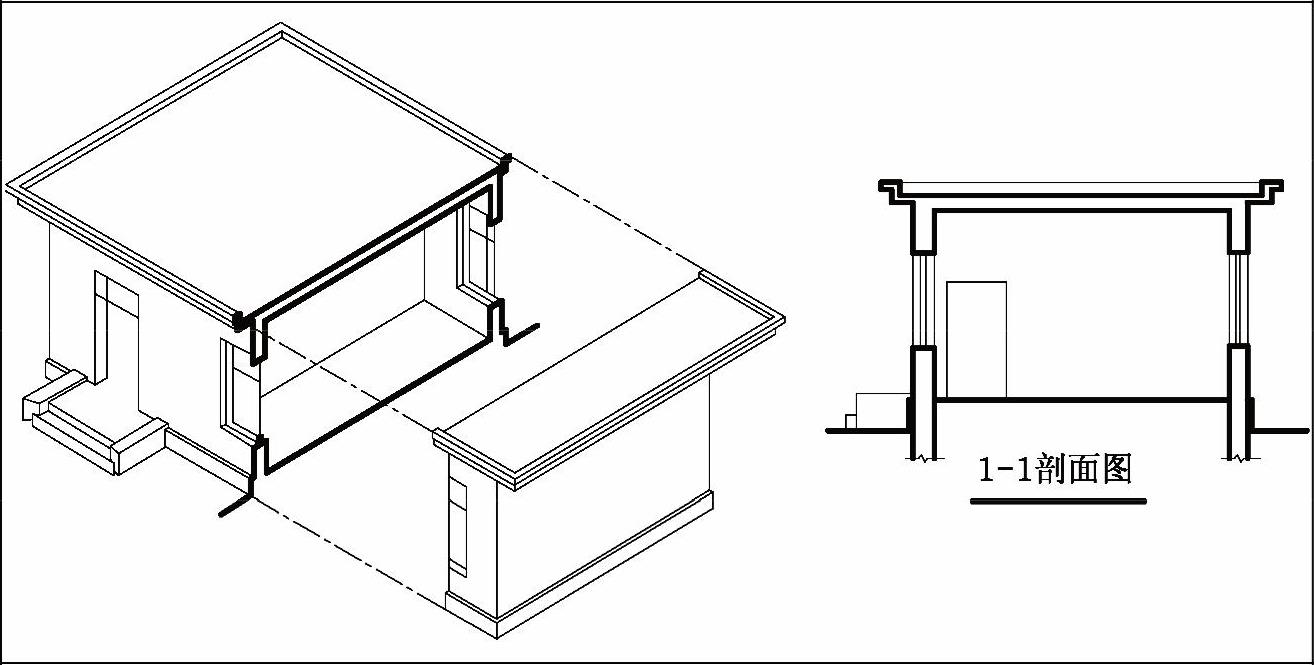

图7-1 建筑剖面图的形成

剖面图的剖切位置和数量应根据建筑物自身的复杂情况而定，一般剖切位置选择在建筑物的主要部位或是构造较为典型的部位，如门窗、楼梯间等。习惯上，剖面图不画基础，断开面上材料图例与图线的表示均与平面图的表示相同，即被剖到的墙、梁、板等用粗实线表示，没有剖到但是可见的部分用中粗实线表示，被剖切断开的钢筋混凝土梁、板涂黑表示。

根据建筑物的实际情况，剖面图通常有横剖面图和纵剖面图。沿着建筑物宽度方向剖开，即为横剖；沿着建筑物长度方向剖开，即为纵剖。当需要使用多个剖视图来表示时，其剖视图应按照剖切号来表示，如“1-1剖面图”“2-2剖面图”等。
