1.1.2  标题栏与会签栏

工程图纸应有工程名称、图名、图号、设计号及设计人、绘图人、审批人的签名和日期等，它们集中在图纸的右下角，称为图纸标题栏，简称图标。其大小格式如图1-2所示。

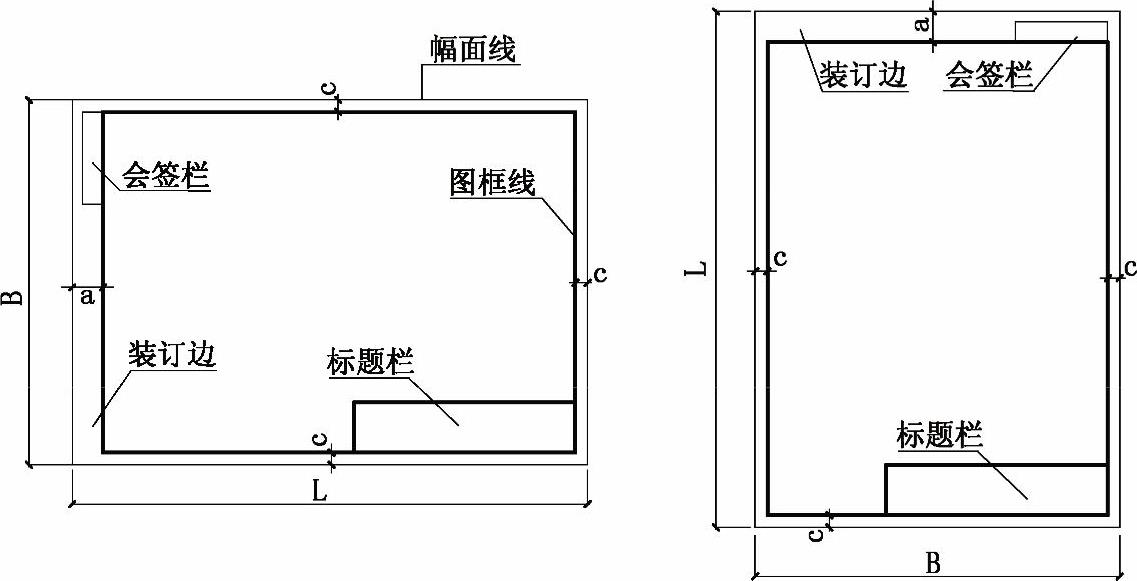

图1-1 图幅格式

会签栏是各工种负责人签字用的表格，位于图纸左侧上方的图框线外。栏内应填写会签人员的专业、姓名和签字日期，如图1-3所示。一个会签栏不够时，可以另外增加一个，两个会签栏应并列。图纸标题栏跟会签栏的格式和内容都有相应的规定，有些单位也可以根据需要自行确定。

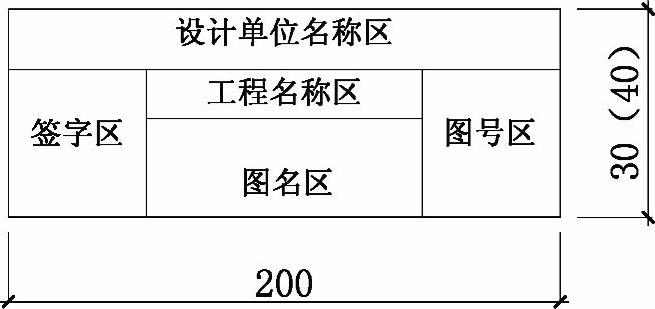

图1-2 图纸标题栏

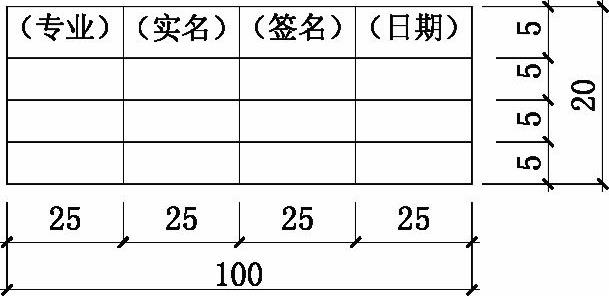

图1-3 图纸会签栏
