9.4.8 地面材料

地面材料是需要在室内平面图中表示的内容之一。当地面做法比较简单时，只需用文字对材料、规格进行说明，但是很多时候则要求用材料图例在平面图上直观地表示，同时进行文字说明。当室内平面图比较拥挤时，可以单独画一张地面材料平面图。

下面结合实例说明。本例将在客厅、过道、主卧室、次卧室和书房部位铺设150厚的强化木地板，厨房、卫生间铺设300×300防滑地砖，阳台铺设300×150防滑地砖。

1）绘制地面图案。使用“直线”命令把平面图中不同地面材料分隔处用直线划分出来，如图9-118所示。

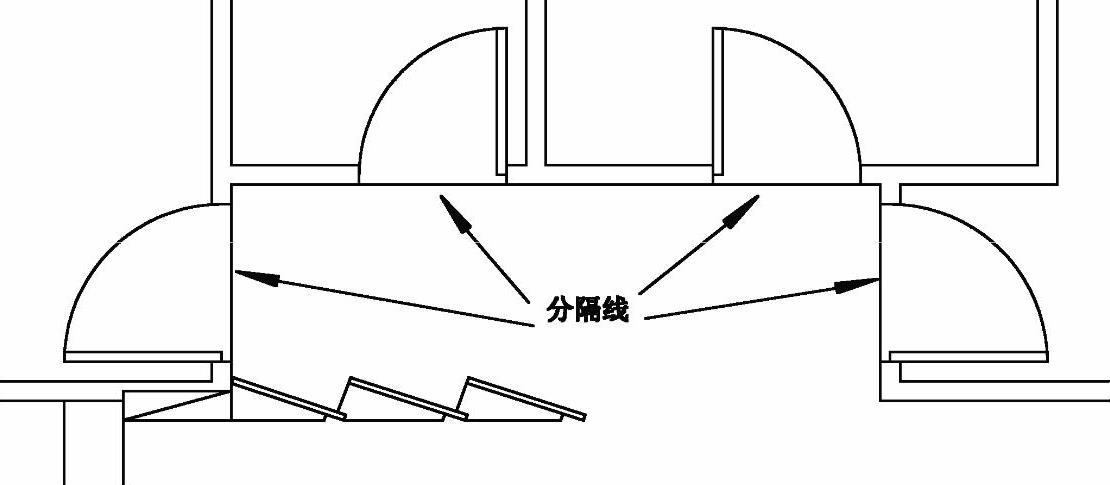

图9-118 分隔线位置

2）使用“图案填充”命令进行图案填充，“边界图案填充”对话框中的参数设置如图9-119所示，填充后的效果如图9-120所示。

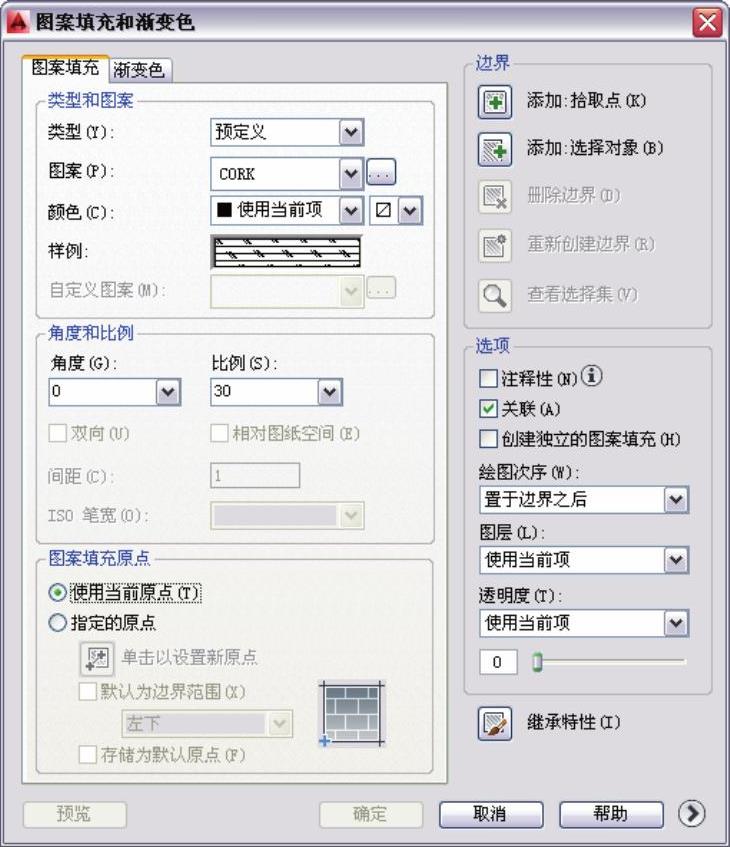

图9-119 图案填充设置

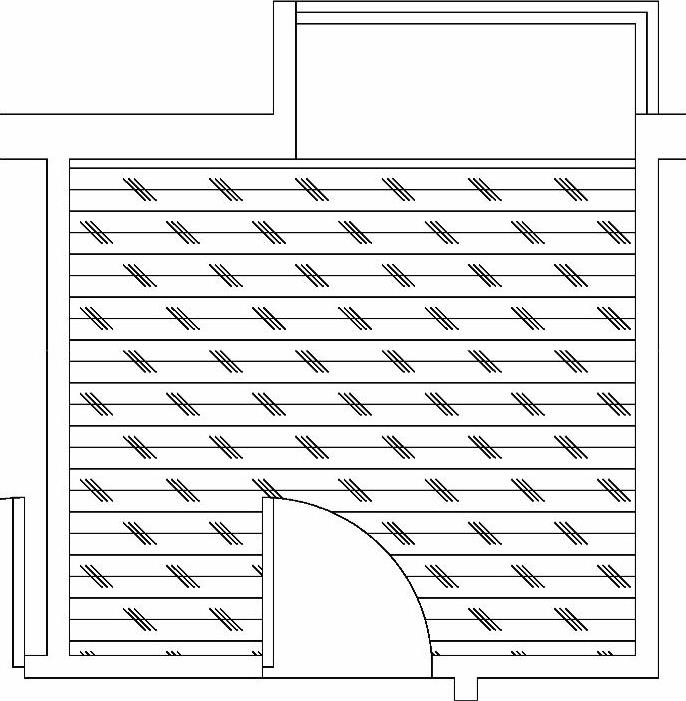

图9-120 书房地板图案

3）采用同样的方法绘制其他区域的地面材料并进行填充，如图9-121所示。

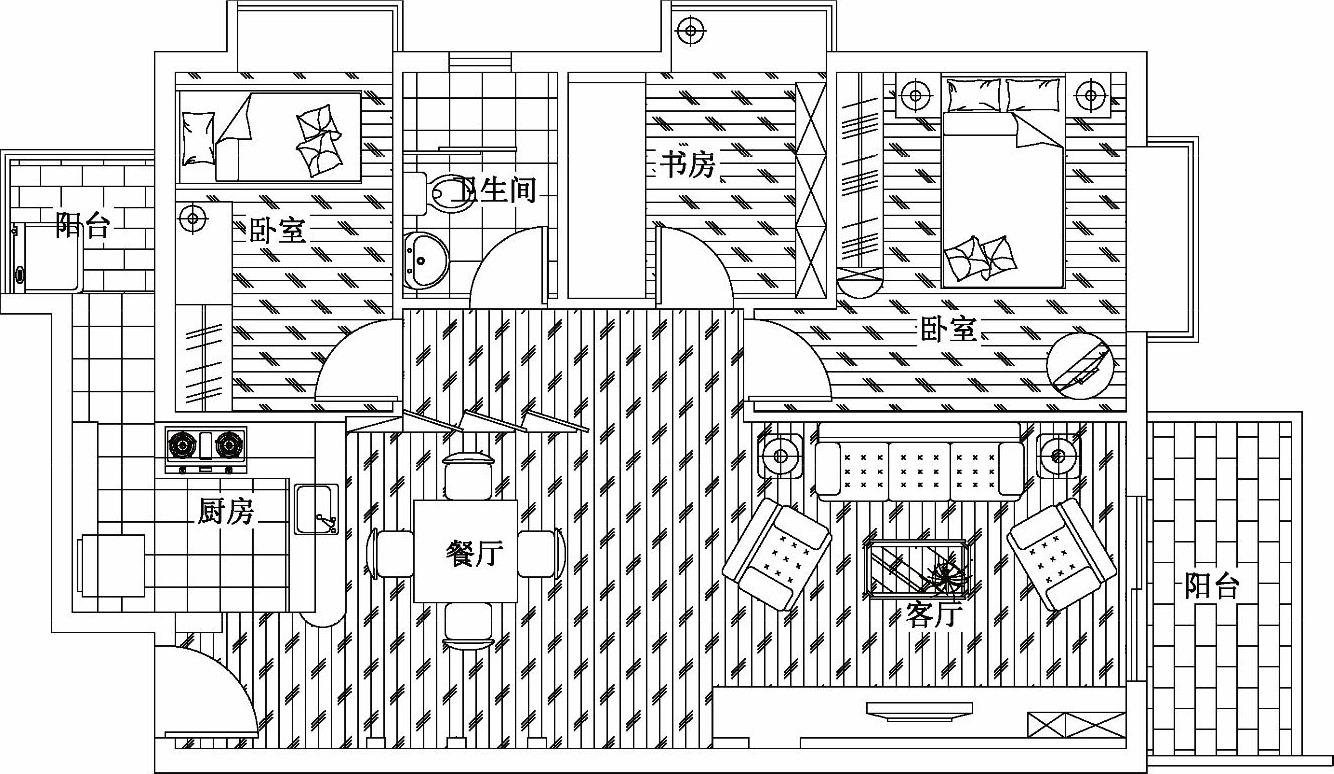

图9-121 地面材料平面图
