9.8.5  绘制装饰墙面和白镜

1）使用“偏移”命令（O）将顶棚下轮廓线向下偏移10，再将该偏移的线段向下偏移373.10，复制两条直线，然后使用“复制”命令选中刚复制出的两条直线，向下复制出4组直线，其间距均为383，如图9-199所示。

2）使用“偏移”命令（O），将卫生间左右轮廓线分别向内偏移10，然后使用“修剪”命令对偏移复制出的直线进行修剪，结果如图9-199所示。

3）使用“偏移”命令（O），将装饰墙面左侧竖向直线向右偏移复制出两条直线，偏移量分别为700、10，然后使用“修剪”命令对偏移复制出的直线进行修剪，绘制白镜轮廓，结果如图9-200所示。

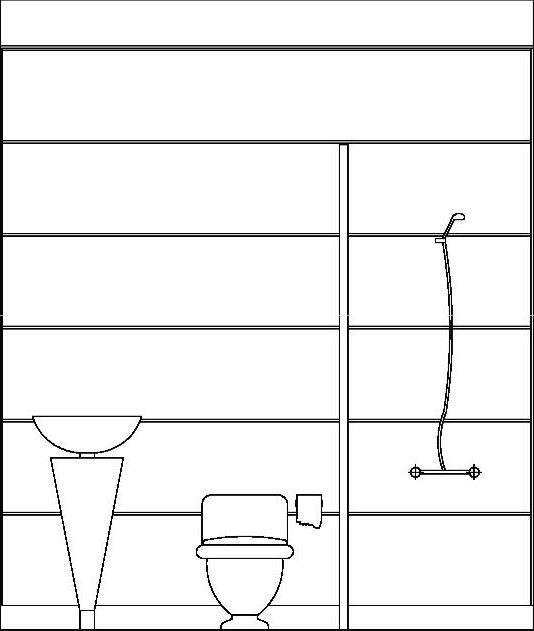

图9-199 绘制装饰墙面

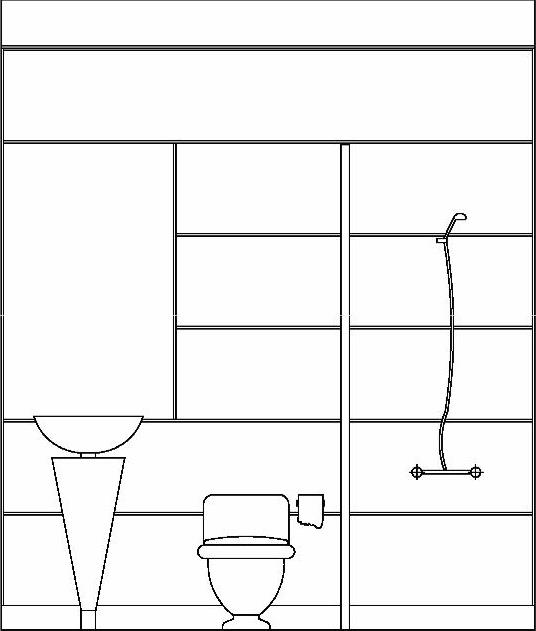

图9-200 绘制白镜
