2.2.2  外部图块的创建方法

2.2.2 外部图块的创建方法

“WBLOCK”（写块）命令将对像输出成一个文件，实际上就是将这些对象变成一个新的、独立的图形文件。这个新的图形文件可以利用当前图形中定义的块创建，也可以由当前图形中被选择的对象组成，甚至可以将全部的当前图形输出成一个新的图形文件。无论通过“WBLOCK”（写块）命令如何选择这些对象，新图都会将图层、线型、样式和其他特性如系统变量等设置作为当前图形设置。

在AutoCAD中执行写块命令的方法如下。

1）单击“块定义”面板中的“写块”按钮。

2）输入或动态输入“WBLOCK”命令（其快捷键为“W”）。

启动该命令后系统将弹出“写块”对话框，具体操作如下。

1）在“源”栏中指定要定义为外部图块的对象，选中“对象”单选按钮。

2）单击“对象”栏中的“选择对象”按钮，返回到绘图区中选择需要定义为块的图形，按空格键返回到“写块”对话框。

3）在“基点”栏中单击“拾取基点”按钮，返回到绘图区中指定外部块的插入 基点。

4）在“目标”栏的“文件名和路径”下拉列表框指定外部块保存到计算机的名称及位置；再设置“插入单位”为“毫米”，然后单击“确定”按钮，即完成该外部图块的定义。操作示意图如图2-7所示。

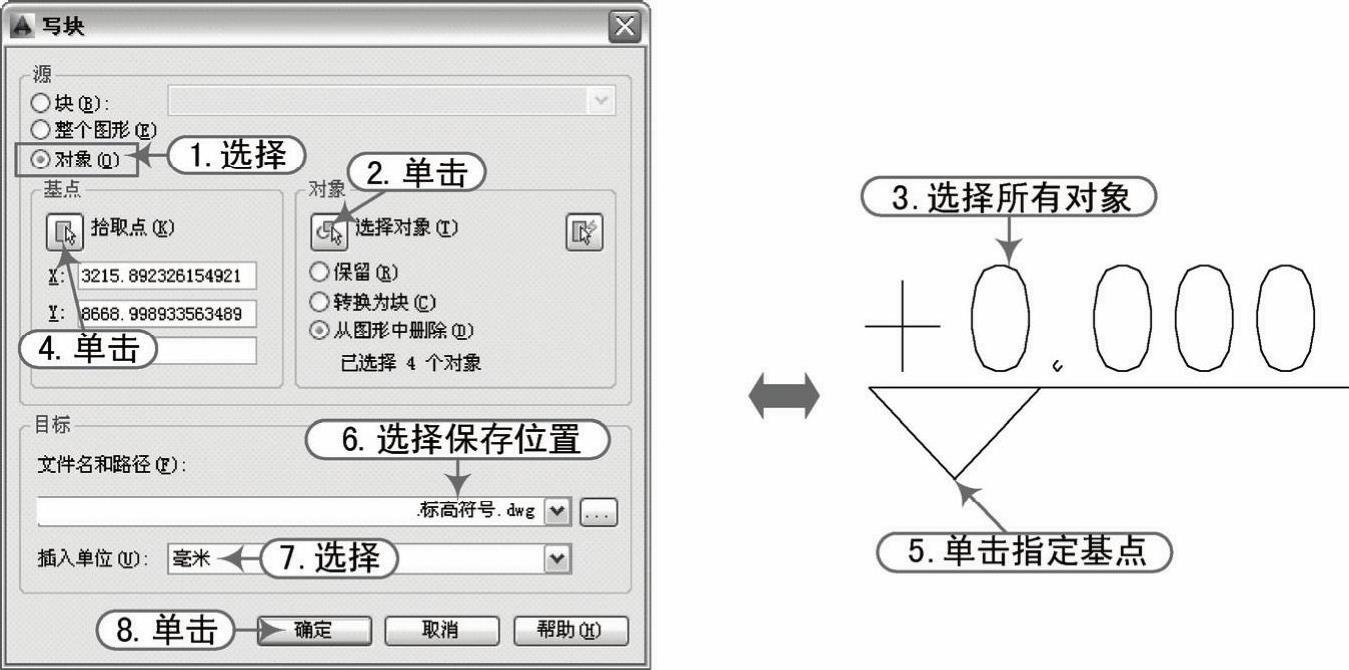

图2-7 定义外部图块
